EVSE Apparecchio di prova della forza di trazione e della coppia per l'ancoraggio dei cavi IEC 61851-23

EVSE Apparecchio di prova della forza di trazione e della coppia per l'ancoraggio dei cavi IEC 61851-23

Marchio:	Sinuo
Numero di modello:	SNQC1007B
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/t
Capacità di approvvigionamento:	20 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

Calibration Certificate (Cost Additional)

Coppia applicare:

Soddisfare 0.6n • m, 0.7n • m, 1.4n • m, 2,7n • m, 5,4n • m, 11,0n • m, 16,3n • m Specifiche ， reali

Tirare applicare:

Incontra le specifiche 160n, 200n, 240n, 250n, 500n, realizzate mediante sovrapposizione dei pesi

Frequenza di trazione:

1 volta/s

Ruota di coppia:

R100mm (ф200mm) ± 0,5 mm

Tempo di applicazione della coppia:

0-99H59M59S

Tirare i cicli:

1-999999 cicli

Protezione da insufficienza di corrente:

Con funzione di memoria di memoria di pow-off

Modalità operazione di controllo:

Controllo automatico PLC, operazione touchscreen

Imballaggi particolari:

Box di compensato

Capacità di alimentazione:

20 set/mese

Evidenziare:

EVSE cable anchorage test apparatus

IEC 61851-23 torque tester

EVSE pull force testing equipment

Descrizione del prodotto

EVSE Apparecchio di prova della forza di trazione e della coppia per l'ancoraggio dei cavi IEC 61851-23

Norme e clausole rispettate

È progettato e fabbricato secondo la norma IEC 61851-23:2023, punto 11.6.102 e figura 110, figura 111 e tabella 114.

Prodotto oVerview

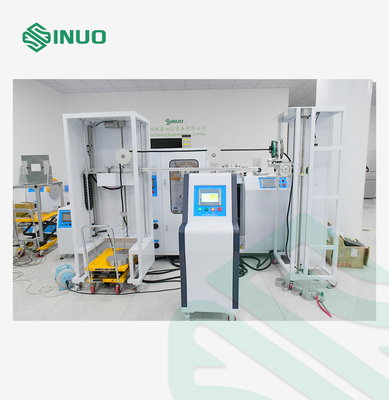

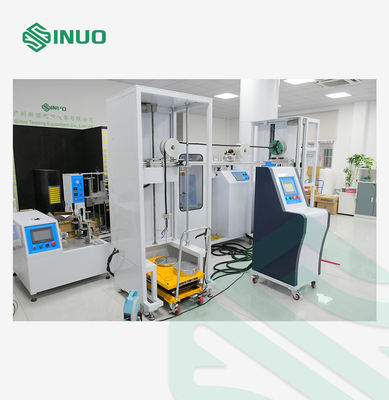

L'apparecchio di prova della forza di trazione e della coppia di ancoraggio dei cavi (modello SNQC1007B) è una soluzione di prova professionale progettata in stretta conformità alla clausola 11 della norma IEC 61851-23:2023.6.102È specificamente progettato per le stazioni di ricarica AC e DC per veicoli elettrici.garantire che l'ancoraggio flessibile del cavo o il dispositivo di fissaggio del cavo siano in grado di resistere a forze di trazione e coppia specificate senza superare i limiti di spostamento.

Questo apparecchio combina il controllo PLC, l'azionamento del motore e i sistemi di pesatura di precisione per fornire risultati di prova altamente accurati e ripetibili.e un'operazione touch screen facile da usare, è uno strumento essenziale per i produttori, i laboratori e gli organismi di certificazione impegnati nei test di conformità EVSE.

Simulando le condizioni di forza di trazione e coppia del mondo reale, lo SNQC1007B garantisce prestazioni sicure, affidabili e conformi alle norme dei cavi delle stazioni di ricarica EV.

Parametro tecnico

Articolo	Specificità
Contenuto della prova	Test di trazione e coppia dei cavi delle stazioni di ricarica dei veicoli elettrici
Controllo e funzionamento	Controllo automatico PLC, interfaccia touch screen
Modalità di guida	elettrico
Livelli di forza di trazione	160N, 200N, 240N, 250N, 500N (attraverso pesi)
Livelli di coppia	0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m (per pesi)

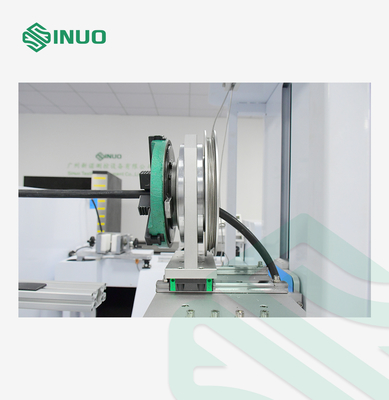

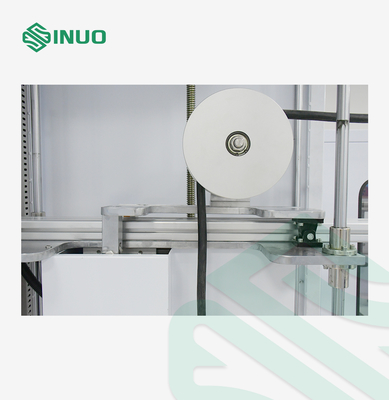

Ruota di coppia	R100 mm (Ø200 mm) ±0,5 mm
Frequenza di trazione	1 trazione/s (rilevato tramite segnale elettrico)
Cicli di trazione	1 ‰ 999,999 (preset, 100 ± 1 cicli per impostazione predefinita)
Tempo di applicazione della coppia	099 ore 59 minuti 59 secondi (preset)
Protezione contro i guasti di corrente	Funzione di memorizzazione dei dati
Fabbricazione	Clamp universale (1 set incluso)
Regolazione dell'altezza dell'impianto	500-1200 mm
Fornitore di energia	AC220V ±10%, 50 ̊60Hz, 1 kW
Dimensioni	Approx. W4000 × D600 × H1850 mm
Peso	Circa 300 kg.
Ambiente di lavoro	Temperatura 0°40°C; umidità 30%~90%

Dettagli

EVSE Apparecchio di prova della forza di trazione e della coppia per l'ancoraggio dei cavi IEC 61851-23 0
