Apparecchiatura di collaudo del veicolo elettrico

Dispositivo di prova di resistenza del terminale di fissaggio del filo

Dispositivo di prova di resistenza del terminale di fissaggio del filo

Marchio:	Sinuo
Numero di modello:	SNQC1012
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/t
Capacità di approvvigionamento:	20 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Stazione di prova:

Stazione singola

Velocità di rotazione:

5 ~ 15 giri al minuto

Intervallo di regolazione dell'altezza:

250-800 mm

Metodo della regolazione in altezza:

Adeguamento manuale

Controllo e funzionamento:

Controllo PLC, funzionamento touch screen

Numero di test:

0-999999

Diametro di rotazione:

Ø76mm

Diametro di busing:

6.4, 9.5, 12.7, 14.3, 15.8, 19.1, 22.2, 25.4, 28.6, 31.8, 34.9, 38.1, 44.5, 50.8, 54mm

Imballaggi particolari:

Caso in compensato

Capacità di alimentazione:

20 set/mese

Evidenziare:

wire clamping terminal test device

terminal clamping force test machine

electric vehicle terminal durability tester

Descrizione del prodotto

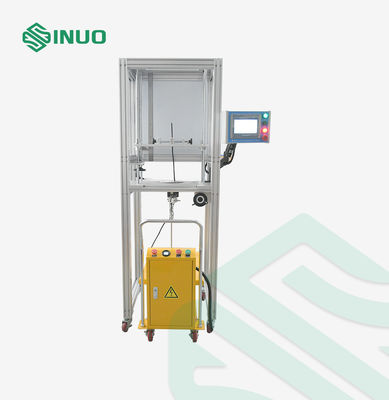

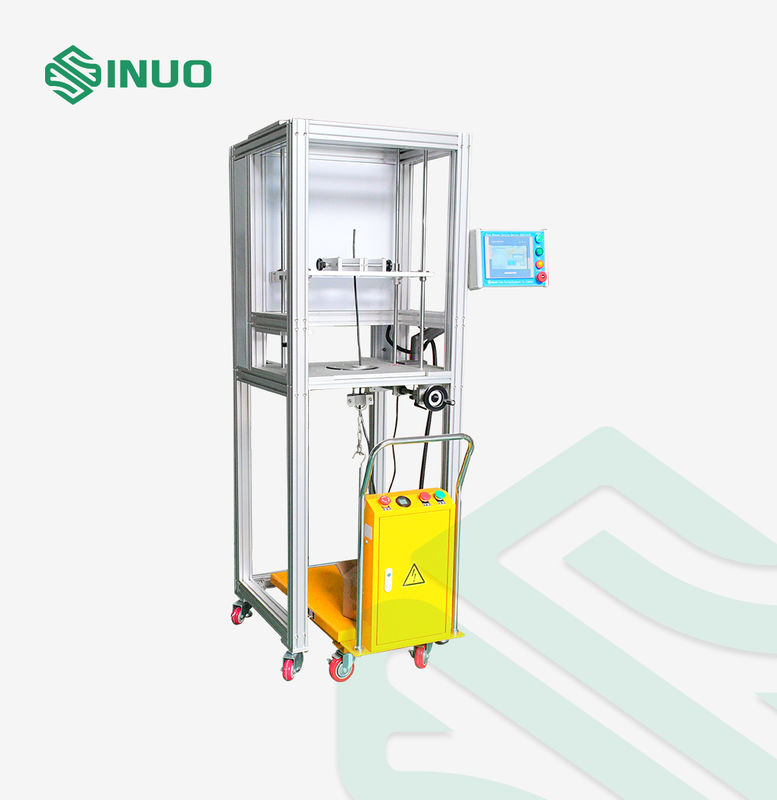

Dispositivo di prova di durata del morsetto a filo Macchina per prove di forza di serraggio del terminale

Standard e clausole conformi

Questo dispositivo di prova è conforme alla clausola 9.3.2.1, clausola 9.3.2.3, clausola 9.3.2.4 e tabella 26 e figura 6 di UL486A-B, IEC60947-1, ecc.

Panoramica dell'apparecchiatura

Campioni e restrizioni: morsetti a vite, morsetti senza filettatura e connettori.

Scopo del test: Esaminare se i morsetti a vite e i morsetti senza filettatura possono resistere alle sollecitazioni meccaniche che si verificano durante il normale utilizzo. Viene utilizzato principalmente per giudicare se il design e la struttura del morsetto a vite soddisfano i requisiti di non danneggiare eccessivamente il filo durante il serraggio.

Principio di prova: Utilizzo della struttura a vite della guida. Il numero di test può essere preimpostato prima dell'uso. Quando si raggiunge il valore impostato, la macchina si fermerà automaticamente ed emetterà un segnale di allarme.

Parametri tecnici

Controllo e funzionamento	Controllo PLC, funzionamento tramite touch screen
Postazione di prova	Postazione singola
Azionamento	Servoazionamento

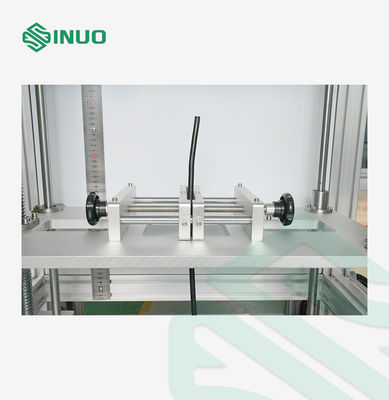

Dispositivo di fissaggio	1. Il dispositivo di fissaggio di bloccaggio centrale soddisfa i requisiti dei morsetti con lunghezza, larghezza e altezza rispettivamente di 607090 mm. Il dispositivo di fissaggio ha le caratteristiche di una rapida sostituzione. 2. Dotato di piastra di montaggio aggiuntiva, dimensioni 300 mm * 250 mm, che può essere utilizzata in modo intercambiabile con il morsetto di bloccaggio centrale. 3. La distanza massima tra la piastra di montaggio e il centro di rotazione è di 120 mm, regolabile
Velocità di rotazione	5~15 rpm, può essere preimpostata sul touch screen, (UL486A-B richiede 9 rpm)

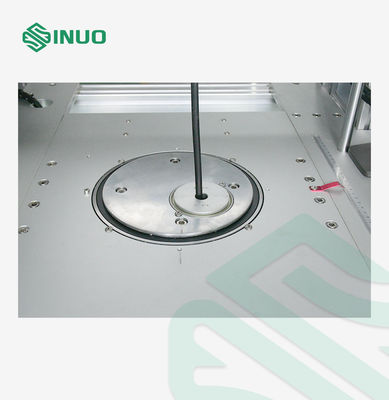

Diametro di rotazione	Adottando un disco rotante a doppio foro, diametro ø76mm
Numero di test/tempo	1. 0-999999, si fermerà automaticamente quando si raggiunge il numero di test preimpostato. 2. Il tempo di prova può essere commutato a 0-9999 minuti in base ai diversi requisiti standard e può essere preimpostato. Si fermerà automaticamente quando si raggiunge il tempo di prova preimpostato.
Peso del carico	Un set di pesi può raggiungere 0,7, 0,9, 1,4, 2,3, 3,6, 4,5, 6,8, 8,2, 11,4, 13,6, 18,2, 22,7, 25, 27,2, 34,1, 36,3, 40,9, 45,4, 49,9, 54,5, 70,4, 81,7, 93,1, 109. Unità: Kg, il gancio per il peso è incluso nel peso totale
Intervallo di regolazione dell'altezza	250~800 mm, regolabile, con indicatore di scala
Metodo di regolazione dell'altezza	Regolazione manuale
Diametro del bocchettone	Configurazione UL486A-B: 6,4, 9,5, 12,7, 14,3, 15,8, 19,1, 22,2, 25,4, 28,6, 31,8, 34,9, 38,1, 44,5, 50,8, 54 mm
Selezione delle specifiche del campione (vedi tabella allegata)	Tabella 26 UL486A-B
Meccanismo di sollevamento del peso	Dotato di meccanismo di sollevamento elettrico, vassoio per pesi di grandi dimensioni per evitare cadute
Alimentazione	Monofase 120 V, 50 Hz
