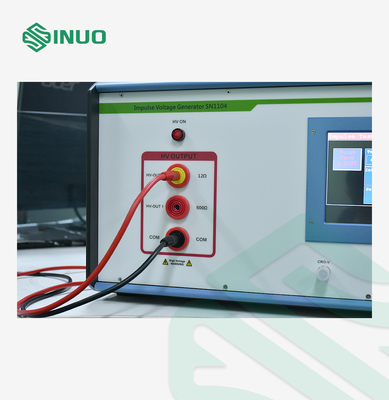

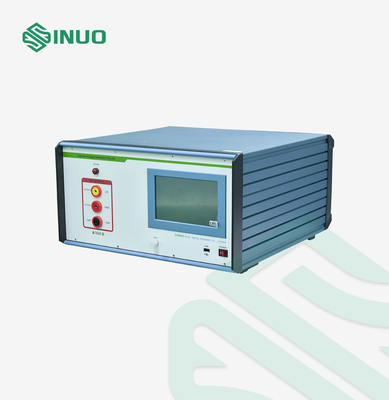

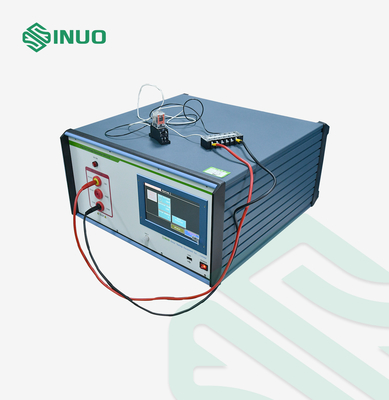

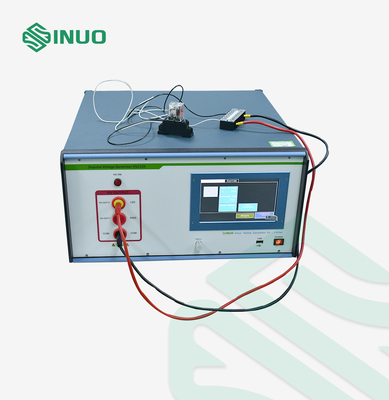

12.5kV IEC 61851 Test Equipment EVSE Impulse Voltage Test Machine

12.5kV IEC 61851 Test Equipment EVSE Impulse Voltage Test Machine

Marchio:	Sinuo
Numero di modello:	SN1104
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/t
Capacità di approvvigionamento:	30 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Alta tensione ad alta tensione:

Max. 12,5 kV

Resistenza interna dello strumento:

12Ω ± 10% e 500Ω ± 10%

Tensione di picco:

300 V~ 12,500V

Cicli di impatto:

1 ~ 9999

Tempo di intervallo di impatto:

5 ~ 99s

Fonte di potenza di funzionamento:

~ 220 V ± 10%, 50Hz/60Hz

Dimensione:

430 mm × 180 mm × 480 mm

Peso:

20 kg

Imballaggi particolari:

Scatola di cartone

Capacità di alimentazione:

30 set/mese

Descrizione del prodotto

12.5kV IEC 61851 Test Equipment EVSE Impulse Voltage Test Machine

Complied Standards & Clauses

The Impulse Test Generator conforms to the standard requirements of IEC 61851-1 clause 12.7, IEC 61851-23 clause 11.4, etc.

Equipments Overview

It is used to verify that the appliances shall withstand the transient over-voltages to which they may be subjected. The impulse voltage test is a destructive test in which a breakdown occurs if the test specimen cannot withstand the applied voltage. When the sample breaks down, sparks and discharge sounds will be generated. The peak voltage of the instrument will drop significantly (close to zero) when it is no-load. When the same voltage is applied again, the above phenomenon will occur.

Technical Parameters

DC high voltage	Max. 12.5kV
Impulse voltage wave	Impulse wavefront time: 1.2 µs ± 30 %; Half value of after wave time: 50 µs ± 20 % Please note that the waveform should be checked on an external oscilloscope
Instrument internal resistance	12Ω ± 10% and 500Ω± 10%
Peak voltage: 300 V~ 12,500V	300-12500V, Low: 300 V~ 2,500V; High: 2,500 V~ 12,500V
Impact interval time	5 ~ 99s
Impact cycles	1 ~ 9999
Polarity	positive and negative
Working power source	Rated voltage: ~ 220V±10%, 50Hz/60Hz
Dimension	430mm×180mm×480mm
Weight	20 KG

Details
