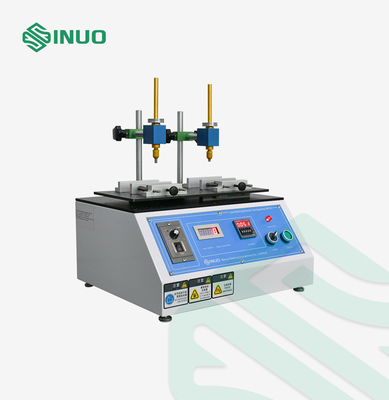

Apparato per test di abrasione per la marcatura delle etichette IEC 62196-1 per le marcature dei connettori EV

Apparato per test di abrasione per la marcatura delle etichette IEC 62196-1 per le marcature dei connettori EV

Marchio:	Sinuo
Numero di modello:	SN1104
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/t
Capacità di approvvigionamento:	30 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Stazione di prova:

2 stazioni

Modalità di unità:

Elettrico

Metodo di controllo elettrico:

Controllo dei pulsanti

Campione che preme metodo:

Pressione meccanica

Ciclo di prova:

0-9999 cicli

Velocità di prova:

Un ciclo/s

Forza:

5±1N

Pistoli di prova:

NF C 61-314 Figura 4

Imballaggi particolari:

Scatola di cartone

Capacità di alimentazione:

30 set/mese

Evidenziare:

IEC 62196-1 abrasion test apparatus

EV connector marking test equipment

EVSE label abrasion testing machine

Descrizione del prodotto

IEC 62196-1 Dispositivo di prova dell'abrasione per le marcature dei connettori dei veicoli elettrici

Norme e clausole rispettate

L'apparecchio di prova dell'abrasione di cui all'etichetta è conforme alla norma IEC 62196-1:2022, punto 8.7, figura 8. Si usa per verificare la durata della marcatura.

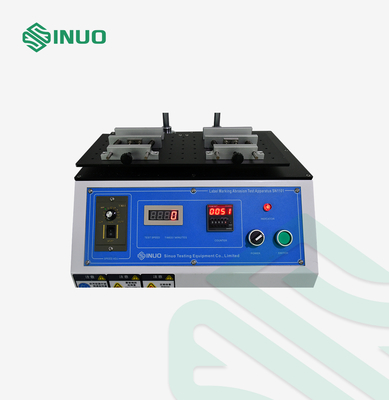

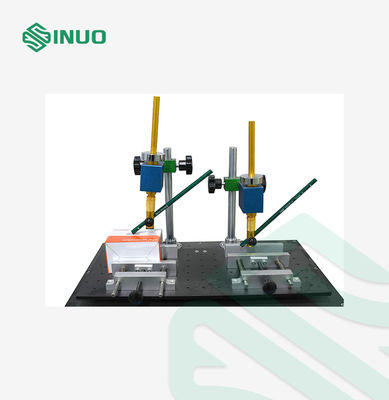

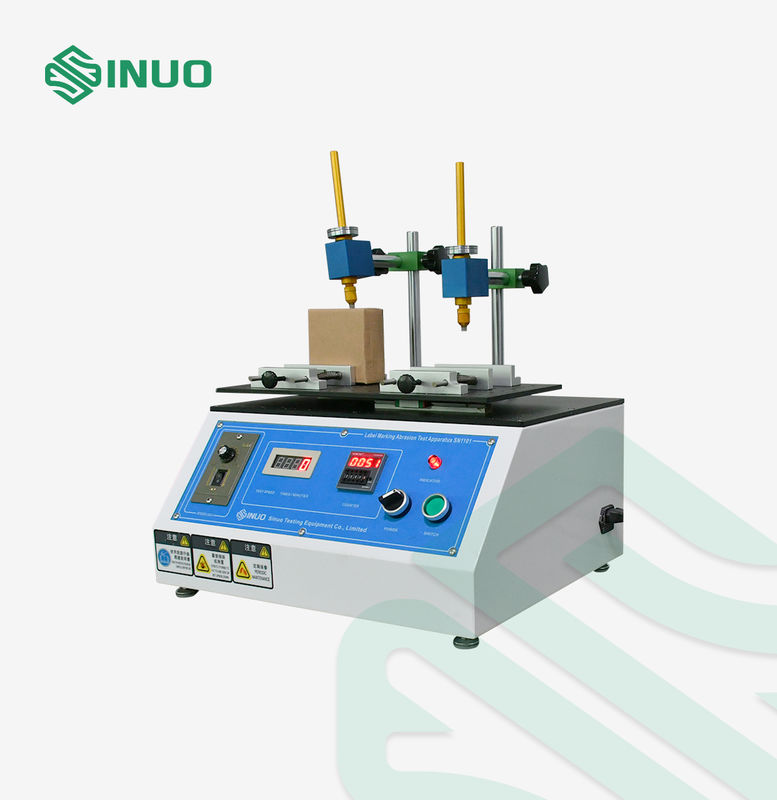

Visualizzazione delle attrezzature

The test is made by rubbing the marking for 15 s with a piece of cotton cloth soaked with water and again for 15 s with a piece of cotton cloth soaked with n-hexane 95 % (Chemical Abstracts Service Registry Number, CAS RN, 110-54-3).

La superficie di marcatura da sottoporre a prova deve essere asciugata con acqua dopo la prova.

La strofinatura deve iniziare immediatamente dopo aver immerso il pezzo di cotone,applicando una forza di compressione di (5 ± 1) N ad una velocità di circa un ciclo al secondo (un ciclo che comprende un movimento avanti e indietro lungo la lunghezza della marcatura)Per le marcature di lunghezza superiore a 20 mm, l'affrottamento può essere limitato a una parte della marcatura, su un percorso di lunghezza di almeno 20 mm.

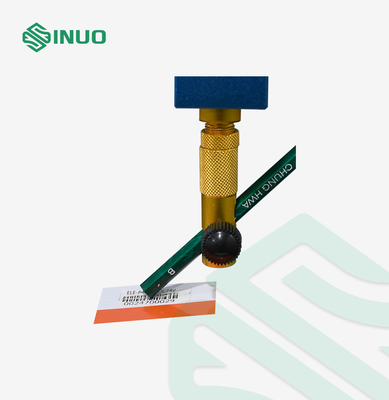

La forza di compressione viene applicata mediante un pistone di prova avvolto in cotone composto da lana di cotone ricoperto da un pezzo di garza medica di cotone.

The test piston shall have the dimensions specified in Figure 8 and shall be made of an elastic material which is inert against the test liquids and has a Shore-A hardness of 47 ± 5 (for example synthetic rubber).

Parametri tecnici

Stazione di prova	2 stazioni
Metodo di controllo elettrico	Controllo dei pulsanti
Modalità di guida	elettrico
Metodo di fissaggio del campione	Chiusura meccanica, la posizione del punto di chiusura è regolabile
Ciclo di prova	0-9999 cicli, prestabiliti
Velocità di prova	Un ciclo/s (un ciclo che comprende un movimento avanti e indietro lungo la lunghezza della marcatura)
Forza	5±1N, applicato da un peso
Pistoli di prova	NF C 61-314 figura 48,rayon, Shore-A durezza shore A 47±5
