Camera di prova per la frantumazione e la penetrazione delle unghie della batteria Equipaggiamento di prova per la sicurezza della batteria 300kN

Camera di prova per la frantumazione e la penetrazione delle unghie della batteria Equipaggiamento di prova per la sicurezza della batteria 300kN

Norme e clausole rispettate

Conforme alla norma SAE J2464 (clausola 4.3.3.1: Prova di penetrazione; clausola 4.3.6.1: Crush Test), AIS 038 Crush Test in pagina n. 79 di 106 cl. n. 3.2, prova di penetrazione dell'unghia in pagina n. 101 di 106 cl. n. 3.3.2 a), IEC 62133-2012, IS0 12405-4:2018, ecc.

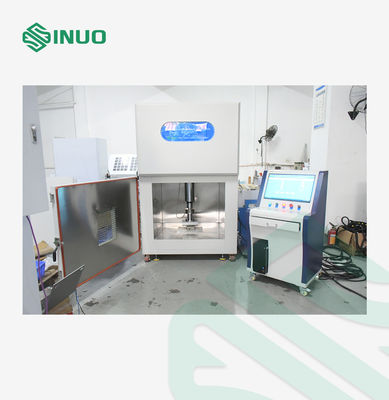

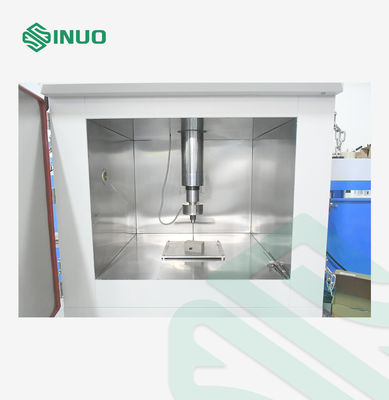

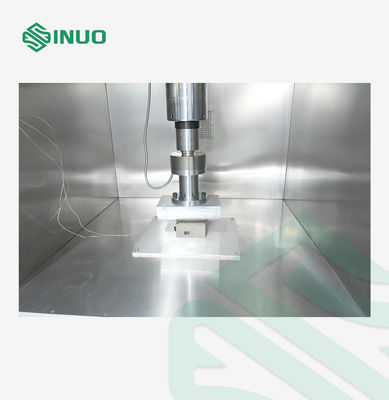

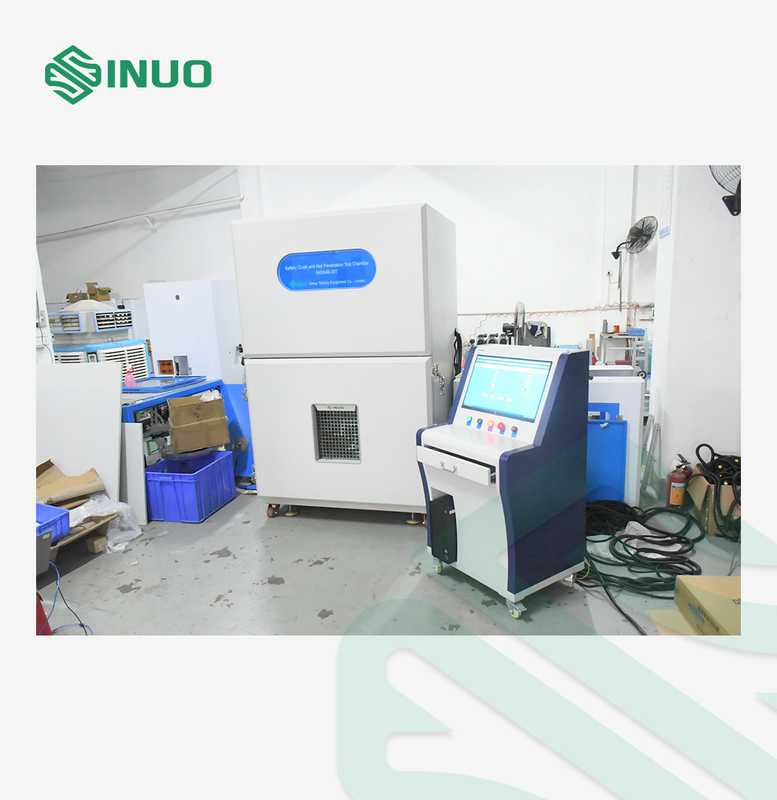

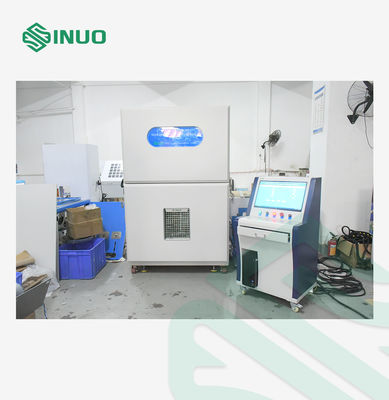

Visualizzazione delle attrezzature

1Il software di prova ha una funzione di acquisizione della tensione: secondo i requisiti di prova della singola batteria,fino a quando il guscio della batteria non si rompe o la batteria viene cortocircuitata (la tensione interna della batteria diventa 0V)Quando la tensione è pari a zero, l'apparecchiatura interrompe automaticamente la prova.

2- secondo i requisiti di prova della batteria di potenza: il sistema di prova può prima comprimersi al 30% della dimensione del modulo della batteria (cioè la deformazione).O impostare un determinato valore di pressione (ad esempio la forza di estrusione è di 20kN)Quando la prova di estrusione raggiunge il valore di forza impostato e il tempo di tenuta della pressione impostato è raggiunto, l'apparecchiatura interrompe la prova.

3Il campione può essere testato secondo una delle tre condizioni di pressione, deformazione e tensione.

4Le tre modalità di prova possono essere utilizzate come variabili di controllo per qualsiasi combinazione di condizioni, vale a dire tre o due condizioni di prova possono essere impostate contemporaneamente.il dispositivo interrompe la prova.

5Il sistema di prova può visualizzare la velocità durante il test. La velocità di prova richiesta per il test può anche essere impostata nel software.

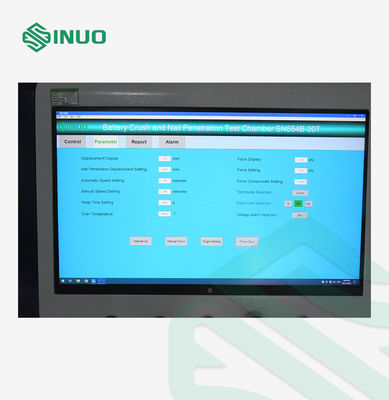

6. Il sistema operativo del computer viene elaborato nella finestra di dialogo. La modalità di tavolo può essere pianificata da te. I dati di prova vengono registrati durante tutto il processo.funzioni di confronto e tracciamento.

7La scheda madre di controllo dedicata può registrare forza, spostamento e tensione allo stesso tempo.e l'interfaccia di controllo registrerà e monitorerà la forza di estrusione, temperatura, tensione, velocità e deformazione in tempo reale. È conveniente generare rapporti o esportare dati direttamente.

8. Durante la prova, la funzione di prova può essere controllata raccogliendo segnali di tensione. La tensione cambierà durante la prova della batteria.e il sistema emette un segnaleLa prova di estrusione si interrompe quando si raggiunge il valore di tensione impostato.

Parametri tecnici

Dimensioni delle celle della batteria utente	Dimensioni massime (lunghezza x larghezza x altezza): 300*300*250 mm, peso: 18 kg-30 kg
Spazio di prova	1000 × 1000 × 1000 mm (larghezza, profondità e altezza)
Dimensioni	1200×1500×1850 mm (larghezza, profondità e altezza, a seconda del progetto effettivo)
Struttura dell'apparecchiatura	Struttura tipo scatola
Porta di scarico fumo	Portata di scarico fumo è di 100 mm di diametro
Fuoco di prova	Un foro di 50 mm viene aperto su ciascun lato
Metodo di controllo	Controllo a distanza da computer, distanza ≥ 10 m
Metodo di guida	Servomotore +Trasmissione elettrica del cilindro
Intervallo di pressione	1 ′ 300 kN, gamma massima del sensore 306 kN
Precisione della pressione	± 1%FS
Risoluzione della pressione	0.01kN
Tempo di tenuta della pressione	0~99min59s, può essere impostato
Velocità dell' agopuntura	0.1-83 mm/s (regolabile)
Accuratezza della velocità	0.1mm/s~5mm/s, precisione ±0,05mm/s; 5mm/s~83mm/s, precisione ±0,1mm/s
Risoluzione della velocità	≤ 0,01 mm/s
Dislocazione	0 ̊ 300 mm
Precisione dello spostamento	± 0,1 mm
Aghi di acciaio	1) Specifiche: Φ3mm, Φ4mm, Φ5mm, Φ6mm, Φ8mm, Φ20mm 2) Lunghezza: L=200 mm 3) Materiale:Trattamento termico dell'acciaio 4) Angolo: 45°~60° 5) Quantità: 2 pezzi ciascuno
Direzione dell' ago di schiacciamento	Crush e agopuntura da cima a fondo
Testa schiacciata	1, semicilindrico R75*250 mm, facile da smontare. 2, 2R75*250 mm semicilindrico, facile da smontare.
Testa di frantumazione piatta	Con testa piatta da schiacciare 1. testa di frantumazione semicilindrica: raggio 100 mm, vale a dire, R100 mm * 250 mm. 2- Testa piatta.
Fabbricazione dell'ago
Dimostrazione di forza	Display del computer
Risoluzione del sensore	1/10000
Conversione delle unità	Kgf, N, kN
Sistema di acquisizione della temperatura	Intervallo di acquisizione della temperatura 0+1000°C
	Risoluzione di temperatura: 0,1°C
	Accuratezza di misurazione della temperatura: ±0,5°C
	Canali di acquisizione della temperatura: 2 canali
	Frequenza di acquisizione della temperatura: 100 ms
Sistema di acquisizione della tensione	Intervallo di acquisizione della tensione: 0~100V
	Accuratezza di acquisizione della tensione: ≤ ± 0,5%FS
	Risoluzione: 10 mV
	Canale di acquisizione della tensione: 1 canale
	Frequenza di campionamento della tensione: 100 ms
Lunghezza della linea di campionamento	2 metri
Frequenza di acquisizione	≥ 50 Hz
Condizione limite	La pressione, la tensione e la deformazione possono essere impostate separatamente e monitorate simultaneamente.
Potenza	25 kW
Fornitore di energia	380 V
Peso (circa)	800 kg
