Apparecchiatura di collaudo della batteria di EV

300kN Crush & Nail Penetration Tester Camera di prova di sicurezza della batteria

300kN Crush & Nail Penetration Tester Camera di prova di sicurezza della batteria

Marchio:	Sinuo
Numero di modello:	SN554B-30T
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Dimensione della batteria:

300*300*250mm

Peso della batteria:

18 kg-30 kg

Spazio di prova:

1000 × 1000 × 1000 mm ((W * D * H)

Dimensioni dell'attrezzatura:

1200×1500×1850 mm

Velocità dell' agopuntura:

0,1-83 mm/s (regolabile)

Struttura dell'attrezzatura:

Struttura tipo scatola

Intervallo di pressione:

1~300kN

Spostamento:

0 ̊ 300 mm

Imballaggi particolari:

Altro

Capacità di alimentazione:

1 set/mese

Evidenziare:

Testatore di schiacciamento della batteria da 300 kN

Camera di penetrazione dell'unghia della batteria EV

apparecchiature di prova di sicurezza delle batterie

Descrizione del prodotto

300kN Crush & Nail Penetration Tester Camera di prova di sicurezza della batteria

Norme e clausole rispettate

Conforme alla norma SAE J2464 (clausola 4.3.3.1: Prova di penetrazione; clausola 4.3.6.1: Crush Test), AIS 038 Crush Test in pagina n. 79 di 106 cl. n. 3.2, prova di penetrazione dell'unghia in pagina n. 101 di 106 cl. n. 3.3.2 a), IEC 62133-2012, IS0 12405-4:2018, ecc.

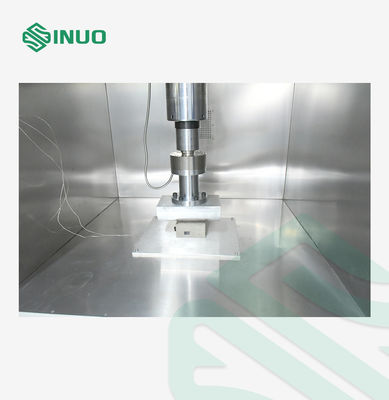

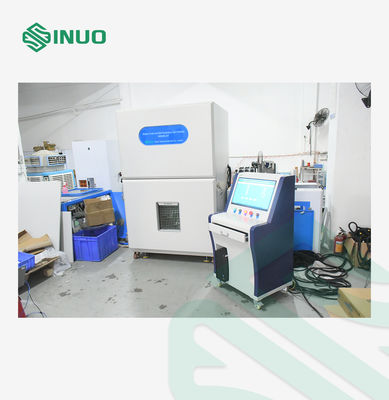

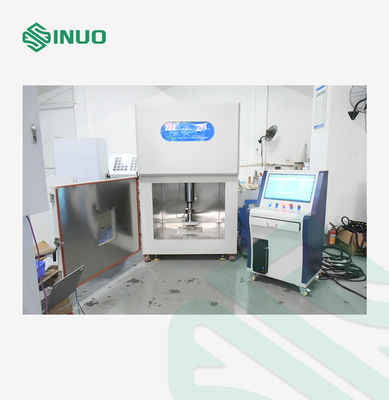

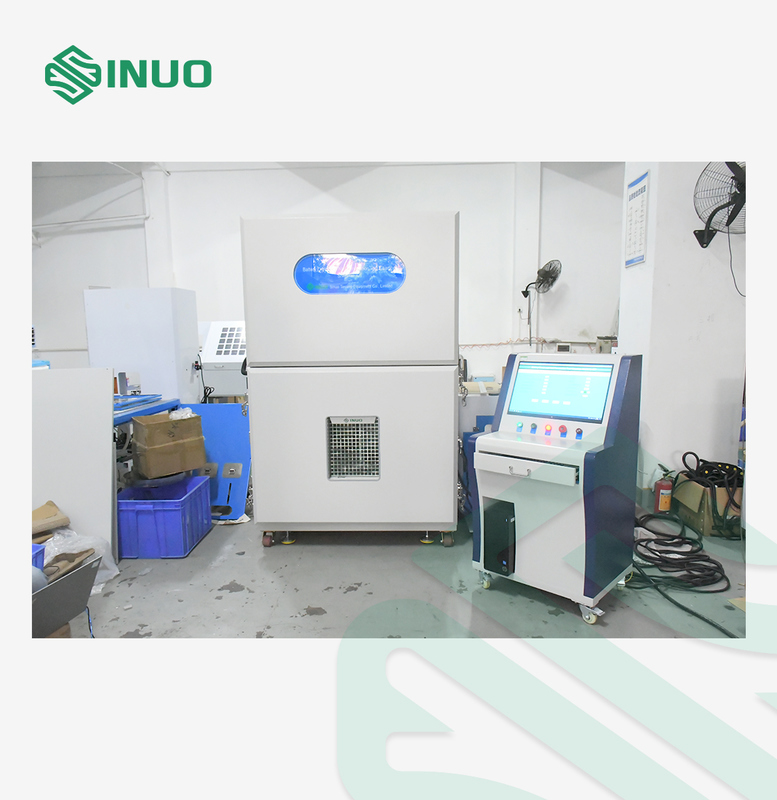

Visualizzazione delle attrezzature

La camera di prova per la penetrazione delle batterie e delle unghie è un sistema di prova di sicurezza ad alta precisione progettato per celle singole e moduli di batteria di potenza.Questo tester avanzato valuta con precisione la sicurezza della batteria in condizioni estreme., compresi gli scenari di frantumazione, deformazione e cortocircuito.

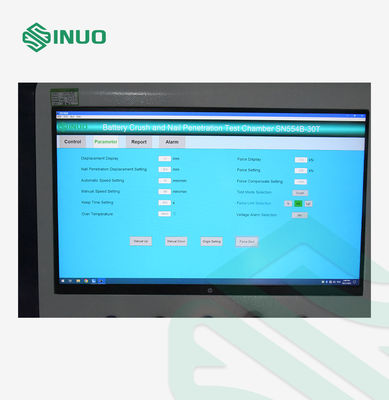

Dotato di monitoraggio in tempo reale della tensione, della forza, dello spostamento e della velocità, il sistema garantisce un controllo preciso durante tutta la prova.Il software intuitivo consente di impostare le condizioni di prova in base alla pressione, deformazione o tensione individualmente o in combinazione e interrompe automaticamente la prova quando è soddisfatta una delle condizioni.

La scheda madre di controllo dedicata registra tutti i dati critici e comunica istantaneamente con il computer, consentendo un facile monitoraggio dei dati, il confronto e la generazione di report.Ideale per produttori di batterie e laboratori di ricerca e sviluppo, questo tester garantisce la conformità alle norme internazionali di sicurezza fornendo al contempo risultati affidabili e ripetibili.

Parametri tecnici

Dimensioni delle celle della batteria utente	Dimensioni massime (lunghezza x larghezza x altezza): 300300250 mm, peso: 18-30 kg
Spazio di prova	1000 × 1000 × 1000 mm (larghezza, profondità e altezza)
Potenza	25 kW
Dimensioni	1200×1500×1850 mm (larghezza, profondità e altezza, a seconda del progetto effettivo)
Peso (circa)	800 kg
Porta di scarico fumo	Portata di scarico fumo è di 100 mm di diametro
Fuoco di prova	Un foro di 50 mm viene aperto su ciascun lato
Intervallo di pressione	1 ′ 300 kN, gamma massima del sensore 306 kN
Metodo di guida	Servomotore +Trasmissione elettrica del cilindro
Risoluzione della pressione	0.01kN
Precisione della pressione	± 1%FS
Tempo di tenuta della pressione	0~99min59s, può essere impostato
Velocità dell' agopuntura	0.1-83 mm/s (regolabile)
Accuratezza della velocità	0.1mm/s~5mm/s, precisione ±0,05mm/s; 5mm/s~83mm/s, precisione ±0,1mm/s
Risoluzione della velocità	≤ 0,01 mm/s
Dislocazione	0 ̊ 300 mm
Precisione dello spostamento	± 0,1 mm
Aghi di acciaio	1) Specifiche: Φ3mm, Φ4mm, Φ5mm, Φ6mm, Φ8mm, Φ20mm 2) Lunghezza: L=200 mm 3) Materiale: trattamento termico dell'acciaio 4) Angolo: 45°~60° 5) Quantità: 2 pezzi ciascuno
Conversione delle unità	Kgf, N, kN
Testa schiacciata	1, semicilindrico R75250 mm, facile da smontare. 2, 2R75250 mm semicilindrico, facile da smontare.
Testa di frantumazione piatta	Con testa piatta da schiacciare 1. testa di frantumazione semicilindrica: raggio 100 mm, vale a dire, R100 mm * 250 mm. 2- Testa piatta.
Direzione dell' ago di schiacciamento	Crush e agopuntura da cima a fondo
Dimostrazione di forza	Display del computer
Risoluzione del sensore	1/10000
Sistema di acquisizione della temperatura	Frequenza di acquisizione della temperatura: 100 ms
	Intervallo di acquisizione della temperatura 0+1000°C
	Risoluzione di temperatura: 0,1°C
	Canali di acquisizione della temperatura: 2 canali
	Accuratezza di misurazione della temperatura: ±0,5°C
Sistema di acquisizione della tensione	Frequenza di campionamento della tensione: 100 ms
	Accuratezza di acquisizione della tensione: ≤ ± 0,5%FS
	Risoluzione: 10 mV
	Intervallo di acquisizione della tensione: 0~100V
	Canale di acquisizione della tensione: 1 canale
Lunghezza della linea di campionamento	2 metri
Frequenza di acquisizione	≥ 50 Hz
Condizione limite	La pressione, la tensione e la deformazione possono essere impostate separatamente e monitorate simultaneamente.
Struttura dell'apparecchiatura	Struttura tipo scatola
Fornitore di energia	380 V
Metodo di controllo	Controllo a distanza da computer, distanza ≥ 10 m

Dettagli
