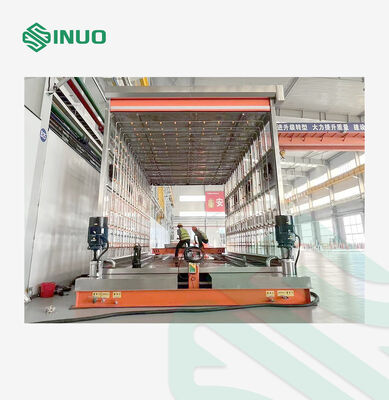

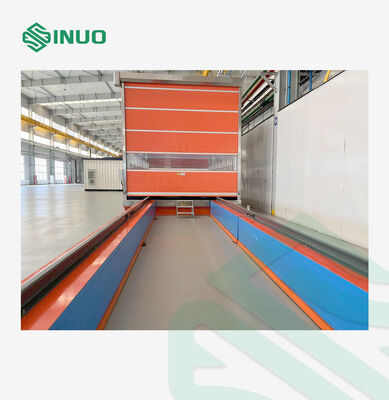

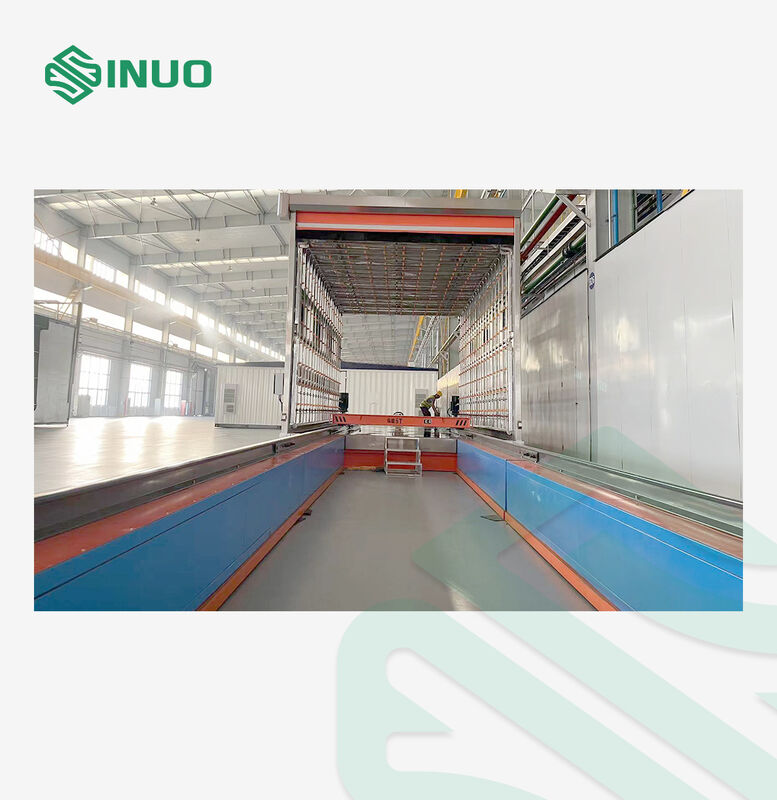

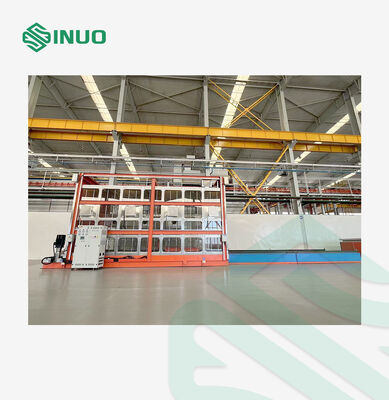

Prova di pioggia del veicolo completo Prova di affidabilità della tenuta automobilistica Attrezzatura di simulazione della pioggia

1. Test della pioggia per autobus passeggeri come specificato in QC/T476-2007 "Limiti e metodi di prova per la tenuta alla pioggia degli autobus passeggeri"

2. GB/T12480-2009

Intensità delle precipitazioni anteriori: 12 ± 1 mm/min regolabile

Intensità delle precipitazioni superiori: 8 ± 1 mm/min regolabile

Intensità delle precipitazioni laterali: 8 ± 1 mm/min regolabile

Intensità delle precipitazioni inferiori: 8 ± 1 mm/min regolabile

I lati sinistro e destro del veicolo, la parte superiore, inferiore, anteriore e posteriore: un totale di sei superfici.

Gli assi degli ugelli superiori e inferiori sono perpendicolari al piano orizzontale, gli assi degli ugelli anteriori e posteriori sono paralleli al piano di simmetria longitudinale del veicolo e gli assi degli ugelli laterali sono perpendicolari al piano di simmetria longitudinale del veicolo.

Manometri e misuratori di portata devono essere installati su ogni tubo di derivazione e tubo principale. L'intensità delle precipitazioni deve essere conforme allo standard nazionale QC/T 476-2007. I misuratori di portata devono essere di alta qualità, prodotti internamente. Le posizioni di installazione dei misuratori di portata e dei manometri devono essere conformi agli standard nazionali e l'intervallo e la precisione del manometro devono soddisfare il piano di controllo e i requisiti di processo.

Ogni tubo di derivazione deve avere un'uscita di scarico all'estremità e un tappo installato per garantire una tenuta stagna. Il tappo deve essere realizzato in acciaio inossidabile SUS304.

(Le dimensioni delle tubazioni sono soggette alla produzione effettiva.)

1) Un serbatoio del vuoto (acciaio inossidabile SUS304) è installato all'ingresso della pompa di spruzzatura. Un tubo di ritorno è installato all'uscita per regolare la pressione di uscita della pompa di spruzzatura. È installato anche un filtro a sacco con una precisione di filtrazione di 200 micron.

2) Sia la pompa di spruzzatura che la pompa delle acque reflue nelle tubazioni di alimentazione e scarico dell'acqua sono marchi rinomati. Viene utilizzata una pompa di spruzzatura e una di riserva. La pompa delle acque reflue ha una capacità di scarico di almeno 15 m³/h.

3) L'acqua di prova viene restituita dal pozzetto sul pavimento nella sala di spruzzatura o nella sezione di scarico al serbatoio di sedimentazione. Dopo la filtrazione secondaria, viene trasferita al serbatoio, dove viene pompata al meccanismo di spruzzatura. Il serbatoio è anche collegato a un sistema di rabbocco dell'acqua esterno. Se il livello dell'acqua scende al di sotto del livello richiesto, è necessario un rabbocco continuo. Il serbatoio di sedimentazione deve essere pulito regolarmente e l'acqua nel serbatoio deve essere sostituita regolarmente. Il livello dell'acqua è controllato automaticamente dal sistema in base a un dispositivo di monitoraggio del livello dell'acqua e verrà emesso un allarme in caso di mancanza d'acqua.
