Apparecchiatura di collaudo dell'ingresso dell'acqua

IPX3 IPX6 Sistema di prova di spruzzo d'acqua con ugello a getto di un componente automobilistico

IPX3 IPX6 Sistema di prova di spruzzo d'acqua con ugello a getto di un componente automobilistico

Marchio:	Sinuo
Numero di modello:	SN4416-1400
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Camera esterna:

L1880*L4200*A2200mm

Camera interna:

L1400*L1400*A1400mm

Velocità del giradischi:

1 -5 r/min (regolabile)

Diametro della piattaforma girevole:

￠200mm e 600mm

Portata massima del giradischi:

≤20kg

Distanza tra il campione dell'ugello:

All'interno di 200mm

Spruzzi il gioco dell'apertura:

50 mm

Angolo tra due fori:

120°(IP3) 180°(IP4)

Imballaggi particolari:

Imballaggio per l'esportazione

Capacità di alimentazione:

10 set al mese

Evidenziare:

Testatore di spruzzo idrico per autoveicoli IPX3

Sistema di prova di ugelli a getto IPX6

Tester di penetrazione dell'acqua dei componenti automobilistici

Descrizione del prodotto

IPX3 IPX6 Sistema di prova di spruzzo d'acqua con ugello a getto di un componente automobilistico

Norme e clausole rispettate

Conforme alla norma IEC60529:1989 +A1:1999 +A2:2013Test IPX3, IPX4, IPX5, IPX6, figure 4 e 6.

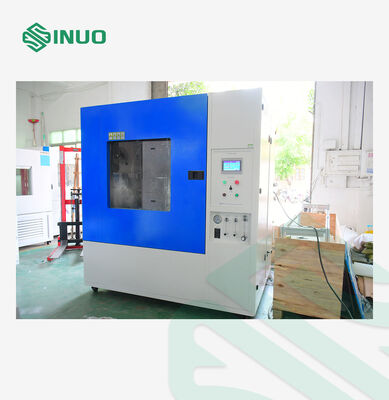

Visualizzazione del prodotto

The IPX3–IPX6 Oscillating Tube and Jet Nozzle Waterproof Test Chamber is a high-precision environmental testing system designed to evaluate the water ingress protection performance of electrical and electronic productsIn conformità alla norma IEC 60529 (Codice IP),Questa apparecchiatura simula con precisione le condizioni di pioggia e dei potenti getti d'acqua per verificare se i prodotti soddisfano i requisiti di impermeabilità richiesti.

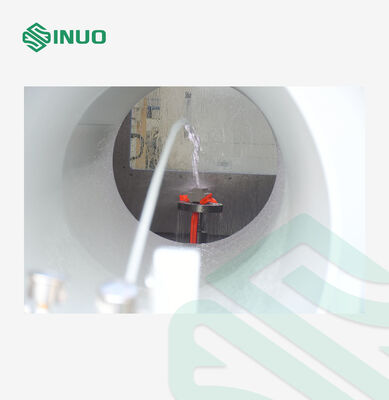

La camera è dotata di tubi oscillanti per i test IPX3 e IPX4 e di ugelli a getto dedicati per i test IPX5 e IPX6, che garantiscono una copertura completa delle condizioni standard di spruzzatura dell'acqua.Un sistema di approvvigionamento idrico stabile, angolo di spruzzo controllato, portata regolabile e giradischi rotanti garantiscono risultati di prova uniformi e ripetibili.

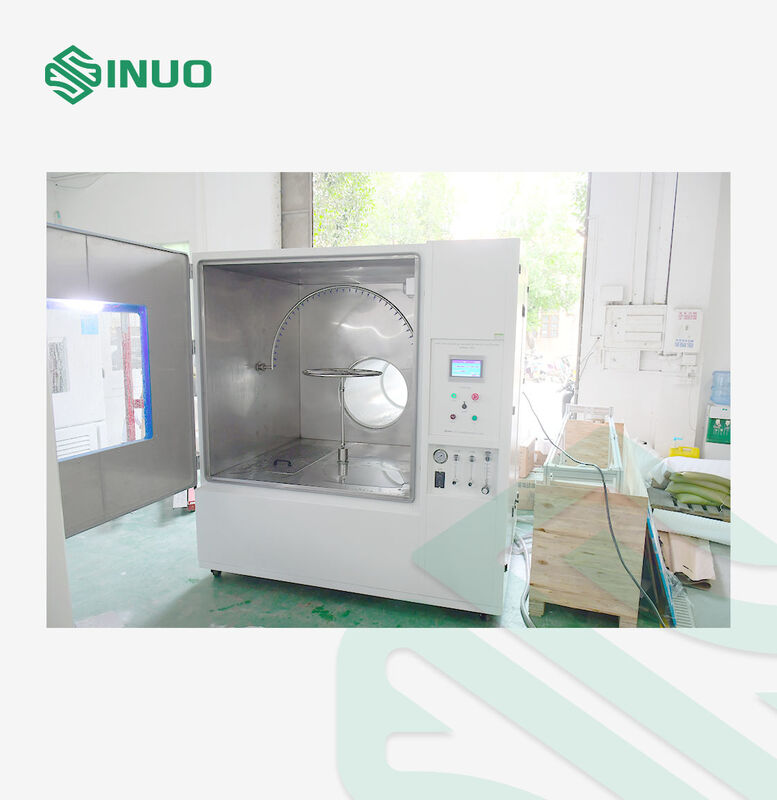

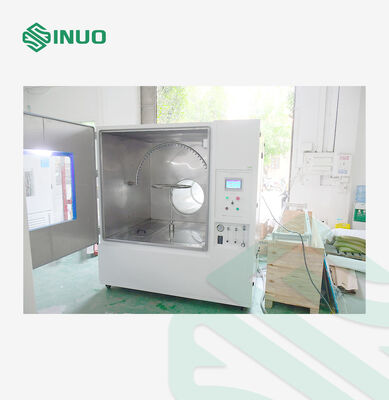

Costruito con un robusto involucro esterno in acciaio verniciato e una camera interna in acciaio inossidabile SUS304, il sistema offre un'eccellente resistenza alla corrosione e una lunga durata.Una grande finestra di osservazione trasparente e un'illuminazione LED integrata consentono di monitorare in tempo reale l'intero processo di prova.

Questa camera di prova è ampiamente utilizzata per l'illuminazione esterna, gli elettrodomestici, i componenti automobilistici, gli armadi elettrici e altri prodotti elettronici ed elettrici,servire come strumento essenziale per la convalida del design del prodotto, ispezione di qualità, test di certificazione e accettazione di fabbrica.

Valutando con precisione le prestazioni impermeabili sotto ambienti simulati di pioggia naturale e getti d'acqua, la camera di prova impermeabile IPX3 IPX6 aiuta i produttori a migliorare l'affidabilità del prodotto,garantire la conformità alle norme internazionali, e ridurre i rischi di guasti sul campo.

Parametri tecnici

Condizioni d'uso	Le seguenti condizioni sono garantite dall'utente e la corrispondente connessione è completata.
Utilizzo dello spazio	Il pavimento è piatto, il drenaggio è liscio, pavimento e pareti sono impermeabilizzati, Capacità portante del terreno non inferiore a 200 kg/m2 Ben ventilato Nessuna forte vibrazione intorno al dispositivo Nessun forte campo elettromagnetico intorno al dispositivo Nessuna sostanza infiammabile, esplosiva, corrosiva e polvere intorno all'apparecchiatura L'equipaggiamento deve essere circondato da uno spazio adeguato per l'uso e la manutenzione: Lato posteriore, sinistro e destro, parte superiore dell'apparecchiatura: 800 mm; lato anteriore dell'apparecchiatura: 1400 mm
Condizioni ambientali	Temperatura:5°C-35°C Umidità relativa: ≤ 85% Pressione dell'aria: 86 kPa106 kPa
Condizioni dell'alimentazione
Voltaggio, frequenza	AC400V; 50Hz; tre fasi a quattro fili + filo di terra protettivo
Potenza	5.0kW
Resistenza protettiva alla messa a terra	La resistenza di messa a terra del filo di protezione è inferiore a 4Ω
Interruttore di alimentazione	1L'utente deve configurare l'interruttore di protezione contro le perdite dell'aria della capacità corrispondente per l'apparecchiatura nel sito di installazione,e l'interruttore deve essere utilizzato indipendentemente dal dispositivo. 2È vietato usare l'interruttore del coltello o la presa di corrente. 3L'interruttore di protezione contro le perdite non deve essere più di 2 metri dall'apparecchiatura.
Fonte di acqua	1L'utente è tenuto a configurare la fonte d'acqua per l'apparecchiatura nel sito di installazione, la pressione dell'acqua non è inferiore a 0,2 MPa e il rubinetto a 4 punti è installato. 2La posizione del rubinetto non deve essere superiore a 2 metri dall'apparecchiatura. 3. Il tubo d'acqua è di tipo DN15, se il connettore dell'approvvigionamento idrico del cliente è di tipo diverso, il cliente deve preparare un adattatore.

Parametri di base
Dimensioni consentite dei prodotti	Lunghezza e larghezza ≤ 1000 mm, altezza ≤ 100 mm
Dimensioni della camera esterna	L1880W4200H2200mm
Dimensioni della camera interna	L1400W1400H1400 mm
Velocità del giradischi	1-5r/min (regolabile)
Diametro del giradischi	¢200mm e 600mm
Metodo di rotazione del giradischi	Sempre positivo / positivo e negativo alternato
Portamento massimo del giradischi	≤ 20 kg
Tempo di prova	0-999 min
Metodo di regolazione del flusso	Regolare manualmente il flusso regolando il misuratore sul pannello

Fornitura di alimentazione per il campione	Configurato con una presa impermeabile all'interno della camera per l'alimentazione del cliente sul campione durante la prova
Fornitura di acqua per le prove	Con un serbatoio di acqua di circa 90L, l'acqua può essere riciclata
Peso totale	Circa 450 kg.
Localizzazione richiesta	4.4m(D) 2.2m(W) 2.4m(H)

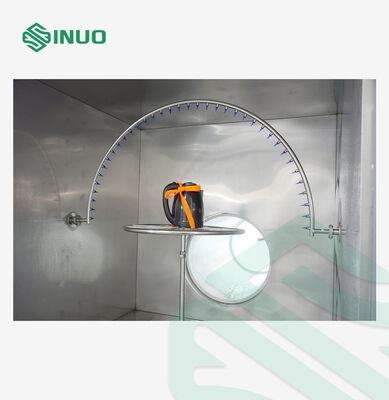

IPX34 Parametri dei tubi oscillanti
Tubo di oscillazione	R200 mm e R400 mm e R600 mm
Distanza tra campioni di ugelli	Dentro di 200 mm
Spaziamento tra le aperture dello spruzzo	50 mm
Angolo di oscillazione del tubo	± 60° (IPX3), circa ± 160° ((IPX4) (Nota: la norma richiede IPX3:120°; IPX4: quasi 360°, ma poiché durante la prova c'è il giradischi sotto il tubo oscillante, 360° non possono essere raggiunti durante la prova effettiva, se senza giradischi,allora è possibile raggiungere 360°)
Angolo tra due buchi	120° ((IP3) 180° ((IP4)
Fuoco dell' ago	φ0,4 mm
Velocità oscillante	IPX3: 15 volte/min; IPX4: 5 volte/min
Flusso d'acqua da ogni buco	00,07 l/min + 5%
Pressione di spruzzatura	80-150Kpa
