IEC 61851-23 Sistema di prova di ancoraggio dei cavi EVSE Cable Pull & Torque Test Equipment

IEC 61851-23 Sistema di prova di ancoraggio dei cavi EVSE Cable Pull & Torque Test Equipment

Marchio:	Sinuo
Numero di modello:	SNQC1007B
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	20 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

Calibration Certificate (Cost Additional)

Tirare applicare:

Incontra le specifiche 160n, 200n, 240n, 250n, 500n, realizzate mediante sovrapposizione dei pesi

Coppia applicare:

Soddisfare 0.6n • m, 0.7n • m, 1.4n • m, 2,7n • m, 5,4n • m, 11,0n • m, 16,3n • m Specifiche ， reali

Ruota di coppia:

R100mm (ф200mm) ± 0,5 mm

Frequenza di trazione:

1 volta/s

Tirare i cicli:

1-999999 cicli

Tempo di applicazione della coppia:

0-99H59M59S

Modalità operazione di controllo:

Controllo automatico PLC, operazione touchscreen

Protezione da insufficienza di corrente:

Con funzione di memoria di memoria di pow-off

Imballaggi particolari:

Box di compensato

Capacità di alimentazione:

20 set/mese

Evidenziare:

Sistema di prova dell'ancoraggio del cavo IEC 61851-23

Apparecchiatura per la prova di trazione del cavo EVSE

Apparecchiatura per la prova di torsione per EVSE

Descrizione del prodotto

IEC 61851-23 Sistema di prova di ancoraggio dei cavi EVSE Cable Pull & Torque Test Equipment

Norme e clausole rispettate

È progettato e fabbricato secondo la norma IEC 61851-23:2023, punto 11.6.102 e figura 110, figura 111 e tabella 114.

Prodotto oVerview

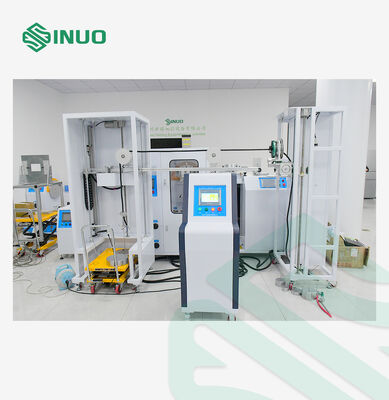

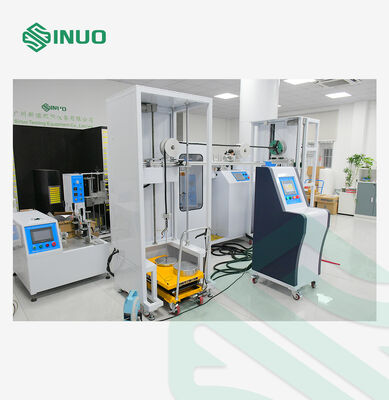

L'apparecchio di prova della forza di trazione e della coppia dell'ancoraggio del cavo (modello SNQC1007B) è una soluzione di prova ad alta precisione progettata per produttori e laboratori che cercano una conformità EVSE affidabile.Sviluppato secondo la norma IEC 61851-23:2023, clausola 11.6.102, questo sistema valuta se i cavi delle stazioni di ricarica AC/DC e le strutture di ancoraggio dei veicoli elettrici sono in grado di resistere a determinate forze di trazione e coppia senza superare i limiti di spostamento.

Dotato di controllo intelligente PLC, applicazione di forza a motore e carico di peso di precisione, lo SNQC1007B fornisce risultati di prova stabili, ripetibili e altamente accurati.I suoi parametri personalizzabili, struttura meccanica resistente e intuitiva interfaccia touch-screen rendono il funzionamento semplice anche per gli utenti principianti.

Simulando in modo realistico le condizioni di trazione e torsione del mondo reale, questo apparecchio garantisce che le stazioni di ricarica soddisfino i severi standard internazionali di sicurezzapiù affidabile, e infrastrutture di ricarica EV pienamente conformi.

Parametro tecnico

Contenuto della prova	Test di trazione e coppia dei cavi delle stazioni di ricarica dei veicoli elettrici
Diagramma schematico della struttura dell'apparecchiatura
Modalità di funzionamento del comando	Controllo automatico PLC, funzionamento a touch screen
Torsione applicata	Soddisfare le specifiche di 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, realizzate mediante sovrapposizione di pesi
Modalità di guida	elettrico
Tirare applicare	Risponde alle specifiche 160N, 200N, 240N, 250N, 500N, realizzate mediante sovrapposizione di pesi
Cicli di trazione	1-999999 cicli, può essere predefinito, per impostazione predefinita è 100±1 cicli

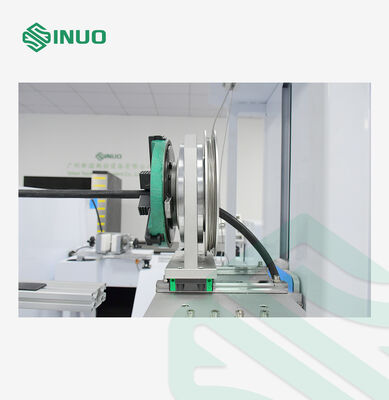

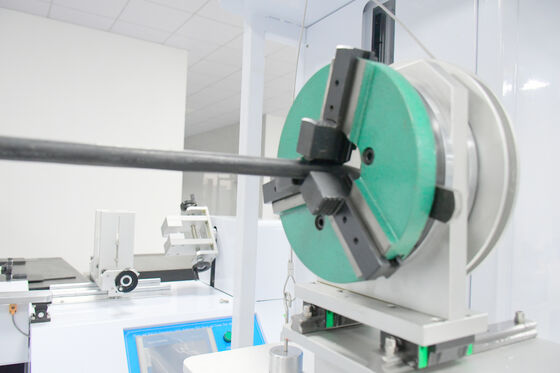

Ruota a coppia	R100mm(Ф200mm) ±0,5mm
Frequenza di trazione	1 volta/s, il tempo di trazione effettivo è rilevato da un segnale elettrico
Fabbricazione	Apparecchi per la presa universale, un set
Tempo di applicazione della coppia	0-99H59M59S, può essere preimpostato
Protezione contro i guasti di corrente	con funzione di memoria di archiviazione dei dati a spegnimento
Configurazione aggiuntiva	L'apparecchiatura è dotata di un'altezza regolabile del dispositivo che va da 500 a 1200 mm (ossia la posizione della presa del cavo),che consente di soddisfare i requisiti di prova delle stazioni di ricarica con diverse posizioni di presa dei cavi.
Tabella di selezione di corrispondenza di peso

Dettagli

IEC 61851-23 Sistema di prova di ancoraggio dei cavi EVSE Cable Pull & Torque Test Equipment 2
