IEC 60529 Apparecchiatura per prove di spruzzo d'acqua con tubo oscillante IPX3 IPX4 IPX5 IPX6

IEC 60529 Apparecchiatura per prove di spruzzo d'acqua con tubo oscillante IPX3 IPX4 IPX5 IPX6

Marchio:	Sinuo
Numero di modello:	SN4416-1400
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Camera esterna:

L1880*L4200*A2200mm

Camera interna:

L1400*L1400*A1400mm

Velocità del giradischi:

1 -5 r/min (regolabile)

Diametro della piattaforma girevole:

￠200mm e 600mm

IPX5 Apertura del getto dell'ugello:

6,3 mm

Ugello a getto IPX6:

12,5 mm

IPX5Flusso di getto:

12.5±0.625

Getto d'acqua IPX6:

100±5L/min

Imballaggi particolari:

Imballaggio per l'esportazione

Capacità di alimentazione:

10 set al mese

Evidenziare:

Apparecchiatura per test di spruzzo d'acqua IPX3 IPX4

Apparecchiatura per test di spruzzo d'acqua con tubo oscillante

Apparecchiatura per test di spruzzo d'acqua IPX5 IPX6

Descrizione del prodotto

Apparecchiatura per test di spruzzo di pioggia con tubo oscillante IEC 60529 IPX3 IPX4 IPX5 IPX6

Standard e clausole conformi

Conforme a IEC60529:1989 +A1:1999 +A2:2013Test IPX3, IPX4, IPX5, IPX6, figure 4 e figura 6.

Panoramica del prodotto

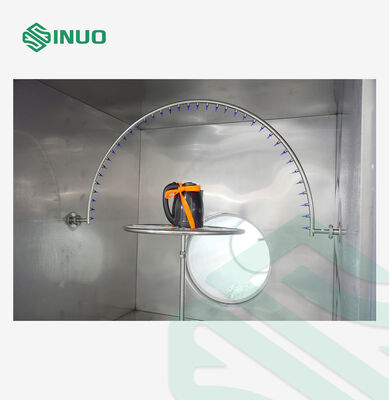

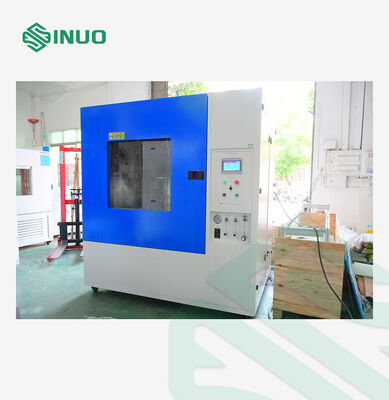

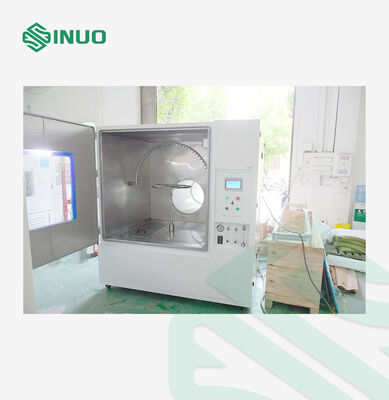

La camera di prova della pioggia con tubo oscillante è progettata per valutare accuratamente le prestazioni di protezione dall'ingresso di acqua dei prodotti in condizioni IPX3, IPX4, IPX5 e IPX6. Simulando le precipitazioni naturali e gli ambienti di spruzzo d'acqua potenti, fornisce una soluzione di test affidabile e ripetibile per valutare la durata e la sicurezza degli involucri esposti all'acqua.

Ampiamente utilizzata per illuminazione esterna, elettrodomestici, componenti automobilistici e involucri elettrici, questa camera aiuta i produttori a identificare potenziali rischi come corrosione, deformazione e guasti elettrici causati dalla penetrazione dell'acqua. Conforme agli standard internazionali del codice IP, supporta la convalida della progettazione del prodotto, il controllo qualità e i test di certificazione, garantendo che i prodotti soddisfino i requisiti di impermeabilità globali prima del rilascio sul mercato.

Parametri tecnici

Parametri di base
Dimensione camera interna	L1400W1400H1400mm
Dimensione camera esterna	L1880W4200H2200mm
Dimensioni consentite dei prodotti	Lunghezza e larghezza ≤1000mm, altezza ≤100mm
Diametro della piattaforma girevole	￠200mm e 600mm
Portata massima della piattaforma girevole	≤20KG
Tempo di prova	0-999 min
Metodo di regolazione del flusso	Regolare manualmente il flusso regolando il misuratore di portata sul pannello
Metodo di rotazione della piattaforma girevole	Sempre positivo / positivo e negativo alternato
Velocità della piattaforma girevole	1-5 giri/min (regolabile)
Alimentazione per il campione	Configurato con una presa impermeabile all'interno della camera per consentire al cliente di alimentare il campione durante il test
Alimentazione idrica per i test	Con un serbatoio d'acqua integrato di circa 90 litri, l'acqua può essere riciclata
Peso totale	Circa 450 kg
Spazio richiesto	4,4 m (P) * 2,2 m (L) * 2,4 m (A)
Parametri dei tubi oscillanti IPX34
Tubo oscillante	R200 mm e R400mm e R600mm
Spaziatura dell'apertura di spruzzo	50 mm
Distanza tra il campione dell'ugello	Entro 200 mm
Angolo tra due fori	120°(IP3) 180°(IP4)
Pressione di spruzzo	80-150Kpa
Foro dell'ago	φ0,4 mm
Velocità di oscillazione	IPX3: 15 volte/min; IPX4: 5 volte/min
Flusso d'acqua di ogni foro	0,07 L/min +5%
Angolo di oscillazione del tubo oscillante	±60° (IPX3), circa ±160°(IPX4) (Nota: lo standard richiede IPX3:120°; IPX4: quasi 360°, ma a causa della presenza di una piattaforma girevole sotto il tubo oscillante durante il test, quindi 360° non può essere raggiunto durante i test effettivi, se senza piattaforma girevole, allora 360° può essere raggiunto)
