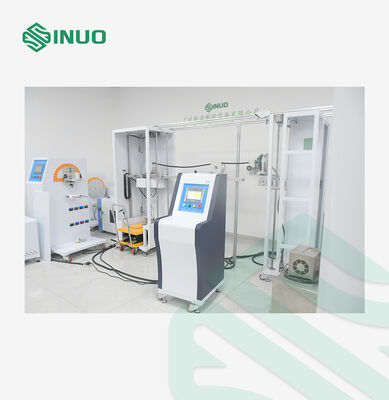

EVSE Cable Anchorage Test Equipment with PLC Automatic Control for 160N-500N Pull Force and 0.6N•m-16.3N•m Torque Testing

EVSE Cable Anchorage Test Equipment with PLC Automatic Control for 160N-500N Pull Force and 0.6N•m-16.3N•m Torque Testing

Marchio:	Sinuo
Numero di modello:	SNQC1007B
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	20 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

Calibration Certificate (Cost Additional)

Coppia applicare:

Soddisfare 0.6n • m, 0.7n • m, 1.4n • m, 2,7n • m, 5,4n • m, 11,0n • m, 16,3n • m Specifiche ， reali

Tirare applicare:

Incontra le specifiche 160n, 200n, 240n, 250n, 500n, realizzate mediante sovrapposizione dei pesi

Frequenza di trazione:

1 volta/s

Ruota di coppia:

R100mm (ф200mm) ± 0,5 mm

Tempo di applicazione della coppia:

0-99H59M59S

Tirare i cicli:

1-999999 cicli

Protezione da insufficienza di corrente:

Con funzione di memoria di memoria di pow-off

Modalità operazione di controllo:

Controllo automatico PLC, operazione touchscreen

Imballaggi particolari:

Box di compensato

Capacità di alimentazione:

20 set/mese

Evidenziare:

PLC Automatic Control EVSE Testing Equipment

160N-500N Pull Force Cable Anchorage Test System

0.6N•m-16.3N•m Torque EVSE Testing Equipment

Descrizione del prodotto

EV AC/DC Charging Station Cable Test EVSE Cable Anchorage Testing Equipment

IEC 61851-23 Cable Anchorage Test System EVSE Cable Pull & Torque Test Equipment

Compliance Standards

Designed and manufactured according to IEC 61851-23:2023 clause 11.6.102 and Figure 110, Figure 111 and Table 114.

Product Overview

The Cable Anchorage Pull Force and Torque Test Apparatus (Model SNQC1007B) is a high-precision testing solution engineered for manufacturers and laboratories seeking reliable EVSE compliance. Developed strictly according to IEC 61851-23:2023 clause 11.6.102, this system evaluates whether EV AC/DC charging station cables and anchorage structures can withstand specified tensile forces and torque without exceeding displacement limits.

Equipped with PLC intelligent control, motor-driven force application, and precision weight loading, the SNQC1007B delivers stable, repeatable, and highly accurate test results. Its customizable parameters, durable mechanical structure, and intuitive touch-screen interface make operation effortless even for first-time users.

By realistically simulating real-world pull and twist conditions, this apparatus ensures that charging stations meet stringent international safety standards—helping manufacturers guarantee safer, more reliable, and fully compliant EV charging infrastructure.

Technical Specifications

Test Content	EV Charging Station Cable Pull and Torque Tests
Equipment Structure Schematic
Control Operation Mode	PLC automatic control, touch screen operation
Torque Application	Meets 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m specifications, realized by superposition of weights
Drive Mode	Electric
Pull Force Application	Meets 160N, 200N, 240N, 250N, 500N specifications, realized by superposition of weights
Pull Cycles	1-999999 cycles, can be preset, default is 100±1 cycles
Torque Wheel	R100mm(Ф200mm) ±0.5mm
Tensile Frequency	1 time/s, the actual pull time is detected by electrical signal
Fixture	Universal clamp, one set
Torque Application Time	0-99H59M59S, can be preset
Power Failure Protection	With power-off data storage memory function
Additional Configuration	The equipment features an adjustable fixture height ranging from 500 to 1200 mm (i.e., the cable outlet position), allowing it to meet the testing requirements of charging stations with different cable outlet positions.
