Equipaggiamento di prova delle prestazioni impermeabili EVSE Sistema di prova impermeabile IPX4

Equipaggiamento di prova delle prestazioni impermeabili EVSE Sistema di prova impermeabile IPX4

Marchio:	Sinuo
Numero di modello:	SN448-3A
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	20 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Diametro esterno:

Ф102 mm

Diametro calotta sferica:

SФ75,5 mm

Due anelli interni:

24 fori, spaziatura 30°

Quattro anelli esterni:

96 fori, spaziatura 15°

Buchi totali:

121

diametro del foro:

Ф0,5 mm

Portata:

10 l/min ±5%

manometro:

0–1 MPa

Imballaggi particolari:

Custodia in compensato

Capacità di alimentazione:

20 set/mese

Evidenziare:

Camera di prova impermeabile conforme allo standard IEC 60529

Apparecchiatura di prova IPX4 con controllo basato su PLC

Tester impermeabile EVSE con angoli di spruzzo regolabili

Descrizione del prodotto

Apparecchiatura di prova per prestazioni impermeabili EVSE, sistema di prova impermeabile IPX4

Questo sistema di prova impermeabile completamente automatico è progettato per valutare la protezione dall'ingresso delle stazioni di ricarica per veicoli elettrici secondo gli standard IEC 60529 IPX4. L'apparecchiatura è dotata di controllo intelligente basato su PLC con funzionamento touchscreen per l'automazione completa del processo di prova a spruzzo.

Standard e certificazioni conformi

IEC60529:2013 Gradi di protezione forniti dagli involucri (codice IP) – IPX4

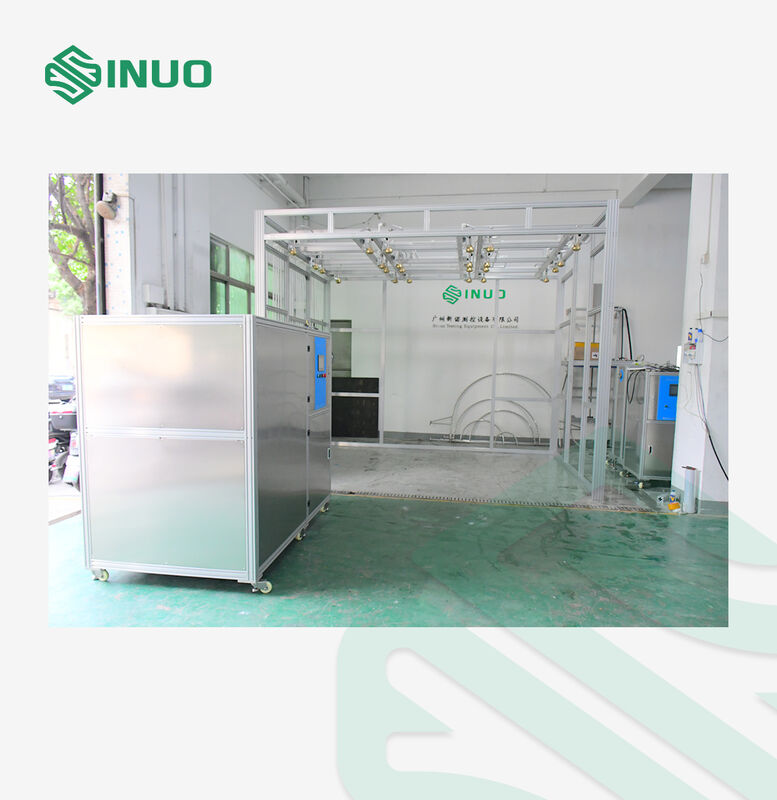

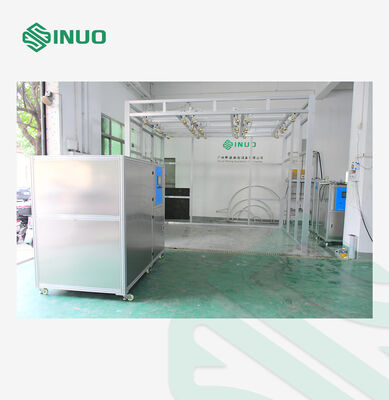

Panoramica dell'apparecchiatura

Il sistema utilizza ugelli standard multipli (IEC60529 Fig. 5) disposti in una configurazione a matrice con angoli di spruzzo regolabili, consentendo test impermeabili completi sulle superfici superiori delle stazioni di ricarica di varie specifiche. Ciò lo rende una soluzione ideale per organizzazioni di test di terze parti e laboratori di fabbrica.

Specifiche tecniche

Articolo	Parametri
Alimentazione	AC380V 50Hz, 15 kW, con interruttore automatico di protezione da dispersione
Dimensioni del campione	Standard: 9009002400 mm
Standard di prova	IEC60529-2013, prova pioggia IPX4
Parametri ugello	Diametro esterno: Ф102 mm Diametro cappuccio sferico: SФ75.5 mm Foro centrale: 1 Anelli interni: 24 fori, spaziatura 30° Anelli esterni: 96 fori, spaziatura 15° Fori totali: 121 Diametro foro: Ф0.5 mm Materiale: Ottone

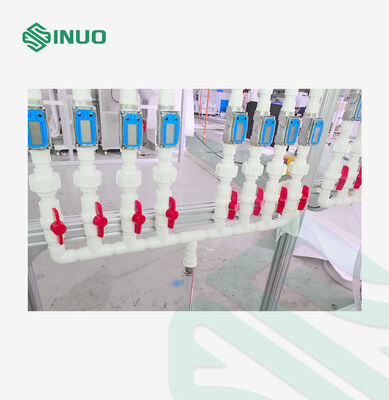

Portata	10 L/min ±5% per ugello, monitorata da flussometro, portata totale impostabile tramite touchscreen
Distanza pioggia	Distanza minima dall'ugello al campione: 0.3–0.5 m (secondo standard)
Direzione spruzzo	Angolo ugello regolabile manualmente per adattarsi alla superficie del campione

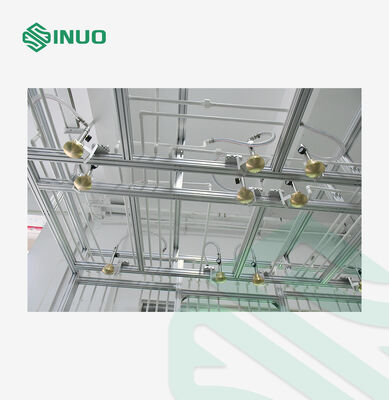

Montaggio ugello	Ugelli disposti sulla parte superiore della camera, inclinati di 45° verso il basso (regolabile), 6 file * 4 colonne
Manometro	0–1 MPa, visualizzabile
Durata prova	0.01 s – 99.9 min, programmabile
Sistema di alimentazione idrica	Acqua nebulizzata fornita dal serbatoio tramite pompa di marca con sistema di ricircolo dell'acqua (costruito dall'utente)
Sistema di controllo	PLC Mitsubishi, interfaccia touchscreen, display flussometro con modalità di funzionamento manuale e automatica
Registrazione perdite	Ispezione manuale
Gestione campione	Campione caricato/scaricato tramite carrello elevatore
Protezione di sicurezza	Protezione sequenza fasi, protezione da dispersione, protezione da cortocircuito, protezione da funzionamento anomalo
