IEC & UN 38.3 Sistema avanzato di prova delle vibrazioni con forza 3200kgf

IEC & UN 38.3 Sistema avanzato di prova delle vibrazioni con forza 3200kgf

Sistema di prova delle vibrazioni leader nel settore per l'affidabilità del prodotto

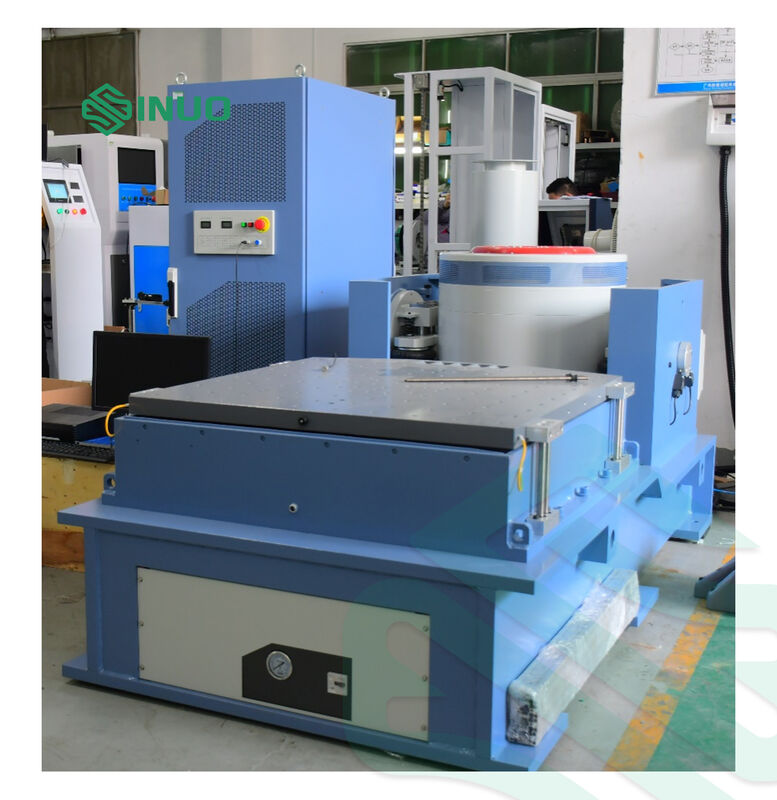

Il sistema di prova delle vibrazioni Sinuo SN553 è progettato per simulare le sollecitazioni ambientali reali, garantendo la durata e la sicurezza dei componenti critici.Dall'elettronica automobilistica e dai componenti aerospaziali alle batterie al litio (UN 38.3) e dell'elettronica di consumo, questo sistema fornisce l'eccitazione precisa necessaria per soddisfare le esigenzeGB, GJB, UL, JIS, IEC e MIL-STDnorme.

Perché scegliere il sistema SN553?

Questo sistema combina un'elevata potenza di uscita con un controllo digitale preciso, offrendo una soluzione completa chiavi in mano per i laboratori e i dipartimenti di controllo qualità della produzione.

• Pronta la conformità globale:a. apparecchiature per il controllo delle emissioni di gas di scarico;2017, e IEC 62133-2:2017.

• Capacità di spinta elevata:I liberatori3,200 kgfdi forza sinusoidale/casuale, in grado di testare carichi utili pesanti (fino a 400 kg) con un'accelerazione massima di 100 G.

• Moduli di prova versatili:Supporta i test Sine Sweep, Random e Classical Shock all'interno di un intervallo di frequenza di1 ¢ 2.700 Hz.

Componenti chiave del sistema e vantaggi tecnici

1Generatore di eccitazione elettromagnetica (A30S34)

• Costruzione robusta:Caratterizzato da un sistema di guida assiale a doppio cuscinetto per ridurre la rotazione e la rotazione dinamica, garantendo la durata in condizioni di stress elevato.

• Effettiva raffreddamento:Utilizza un condotto d'aria a nido di miele e un design di ventilatore a basso rumore per mantenere la stabilità termica durante i test di lunga durata.

• Specificità chiave:Dislocazione massima 51 mm p-p; diametro della bobina mobile Ф342 mm; perdita di flusso < 10 gauss.

2Amplificatore di potenza digitale di commutazione (LA30K)

• Alta efficienza:Utilizza la tecnologia MOSFET/IGBT con moltiplicazione di frequenza sinusoidale PWM per un elevato rapporto segnale-rumore (> 70dB) e una bassa distorsione.

• Potenza di uscita:40 KVA di uscita con protezione servo integrata (sovoltamento, corrente, protezione contro la temperatura) per proteggere le apparecchiature.

3Controller di vibrazione digitale (VCSusb-2)

• Controllo ad alta precisione:DSP a virgola mobile a 32 bit con risoluzione ADC a 24 bit garantisce un controllo a circuito chiuso in tempo reale indipendente dal PC.

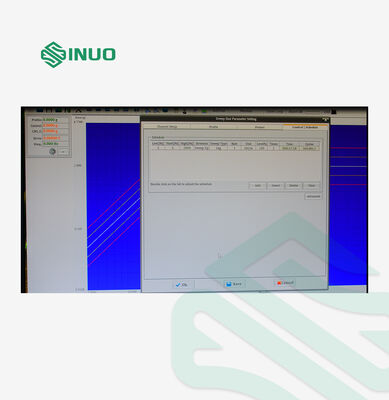

• Interfaccia user-friendly:Software basato su Windows con una generazione automatica di report di prova con un clic (Word/PDF).

• Caratteristiche di sicurezza:Include l'anticipazione del segnale piccolo per verificare le impostazioni prima del test a piena potenza, oltre a blocchi di arresto di emergenza.

4. Espansione e fissaggio

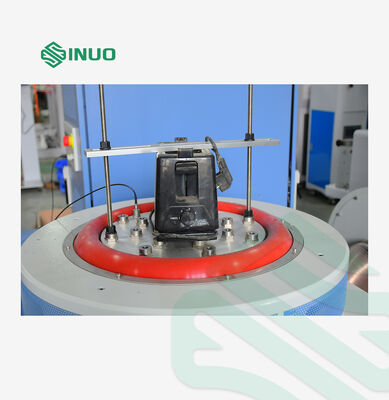

• Espansione verticale (VT100):Tavolo in lega di magnesio 1000x1000 mm, superficie indurita, utilizzabile fino a 2.000 Hz.

• Tabella di scivolo orizzontale (HG100):Progettazione di vetrate a pellicola d'olio per un'elevata capacità di momento di ribaltamento, ideale per esemplari di grandi dimensioni o di forma irregolare.

• Centramento automatico:Il sistema fotoelettrico assicura che la bobina in movimento rimanga equilibrata durante il carico e lo scarico.

  Sistema di prova delle vibrazioni leader nel settore per l'affidabilità del prodotto
  Il sistema di prova delle vibrazioni Sinuo SN553 è progettato per simulare le sollecitazioni ambientali reali, garantendo la durata e la sicurezza dei componenti critici.Dall'elettronica automobilistica e dai componenti aerospaziali alle batterie al litio (UN 38.3) e dell'elettronica di consumo, questo sistema fornisce l'eccitazione precisa necessaria per soddisfare le esigenzeGB, GJB, UL, JIS, IEC e MIL-STDnorme.

  ---

  Perché scegliere il sistema SN553?

  Questo sistema combina un'elevata potenza di uscita con un controllo digitale preciso, offrendo una soluzione completa chiavi in mano per i laboratori e i dipartimenti di controllo qualità della produzione.

  • Pronta la conformità globale:a. apparecchiature per il controllo delle emissioni di gas di scarico;2017, e IEC 62133-2:2017.

  • Capacità di spinta elevata:I liberatori3,200 kgfdi forza sinusoidale/casuale, in grado di testare carichi utili pesanti (fino a 400 kg) con un'accelerazione massima di 100 G.

  • Moduli di prova versatili:Supporta i test Sine Sweep, Random e Classical Shock all'interno di un intervallo di frequenza di1 ¢ 2.700 Hz.

  ---

  Componenti chiave del sistema e vantaggi tecnici

  1Generatore di eccitazione elettromagnetica (A30S34)

  • Costruzione robusta:Caratterizzato da un sistema di guida assiale a doppio cuscinetto per ridurre la rotazione e la rotazione dinamica, garantendo la durata in condizioni di stress elevato.

  • Effettiva raffreddamento:Utilizza un condotto d'aria a nido di miele e un design di ventilatore a basso rumore per mantenere la stabilità termica durante i test di lunga durata.

  • Specificità chiave:Dislocazione massima 51 mm p-p; diametro della bobina mobile Ф342 mm; perdita di flusso < 10 gauss.

  2Amplificatore di potenza digitale di commutazione (LA30K)

  • Alta efficienza:Utilizza la tecnologia MOSFET/IGBT con moltiplicazione di frequenza sinusoidale PWM per un elevato rapporto segnale-rumore (> 70dB) e una bassa distorsione.

  • Potenza di uscita:40 KVA di uscita con protezione servo integrata (sovoltamento, corrente, protezione contro la temperatura) per proteggere le apparecchiature.

  3Controller di vibrazione digitale (VCSusb-2)

  • Controllo ad alta precisione:DSP a virgola mobile a 32 bit con risoluzione ADC a 24 bit garantisce un controllo a circuito chiuso in tempo reale indipendente dal PC.

  • Interfaccia user-friendly:Software basato su Windows con una generazione automatica di report di prova con un clic (Word/PDF).

  • Caratteristiche di sicurezza:Include l'anticipazione del segnale piccolo per verificare le impostazioni prima del test a piena potenza, oltre a blocchi di arresto di emergenza.

  4. Espansione e fissaggio

  • Espansione verticale (VT100):Tavolo in lega di magnesio 1000x1000 mm, superficie indurita, utilizzabile fino a 2.000 Hz.

  • Tabella di scivolo orizzontale (HG100):Progettazione di vetrate a pellicola d'olio per un'elevata capacità di momento di ribaltamento, ideale per esemplari di grandi dimensioni o di forma irregolare.

  • Centramento automatico:Il sistema fotoelettrico assicura che la bobina in movimento rimanga equilibrata durante il carico e lo scarico.

Specifiche tecniche dettagliate

Funzionalità del software

• Controllo casuale:Equalizzazione in tempo reale con gamma dinamica > 90 dB; supporta fino a 3.200 linee spettrali.

• Controllo del seno:b. "tecnologia" per la "produzione", la "produzione", la "produzione" o la "produzione" di prodotti o di apparecchiature, comprese le apparecchiature per la "produzione", la "produzione", la "produzione" o la "produzione";

• Shock classico:Supporta le onde semi-sinusoide, trapezoide, segate e triangolari con durata di impulso da 0,5 a 3.000 mS.

Inclusi gli accessori

• Set completo di cavi di collegamento e tubi di aria

• Istruzioni d'uso, rapporti di ispezione e manuali di manutenzione

• Sensore di accelerazione del sistema calibrato

• chiave T, chiave esagonale, cacciavite e pinza a barra vibrante
