| Marchio: | Sinuo |
| Numero di modello: | SNQC1008B |
| MOQ: | 1 |
| prezzo: | Negoziabile |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 5 set al mese |
IEC 61851 Dispositivo per la prova di impatto con pendolo Prova di resistenza meccanica delle pile di ricarica dei veicoli elettrici
Norme applicabili:
IEC 60068-2-75:2014
IEC 62262:2021
IEC 61851-1-2017
IEC 62477-1:2022
Esempio di prova e portata:
Piastre di ricarica AC/DC per veicoli elettrici, armadi di trasformatori e scatole di misurazione.
Scopo della prova:
Questa apparecchiatura è utilizzata per eseguire prove di resistenza meccanica su pile di ricarica di veicoli elettrici o armadi trasformatori utilizzati nei sistemi di ricarica dei veicoli elettrici.
Principio di prova:
Prova Eh a: impatto di martello a pendolo
L'elemento di impatto viene liberato liberamente attraverso un tubo a pendolo di 1 metro da un'altezza definita e colpisce il campione nella posizione verticale più bassa.La prova si effettua convertendo l'energia potenziale gravitazionale in energia cinetica.
Prova Eh c: colpo di martello a caduta libera verticale
L'elemento di impatto cade verticalmente attraverso un tubo di guida da un'altezza specificata in stato statico e colpisce la superficie orizzontale del campione.La prova si effettua convertendo l'energia potenziale gravitazionale in energia cinetica.

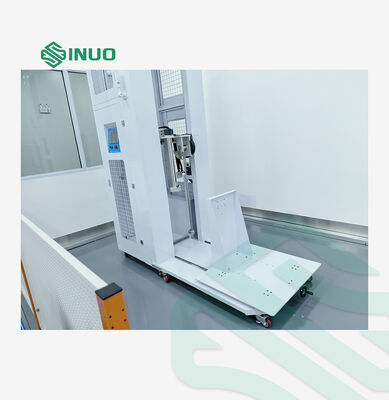

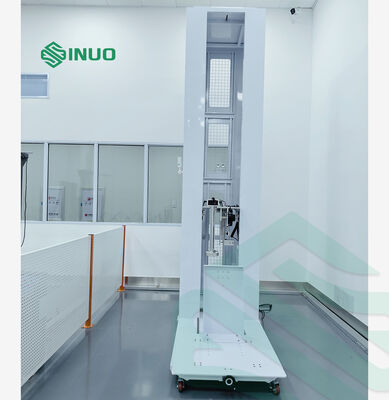

Struttura e caratteristiche:
Come mostrato nella disposizione seguente, il sistema è costituito da strutture sinistra e destra.lato sinistro: meccanismo di regolazione e rilascio del pendolo,lato destro: piattaforma di montaggio del campione
1.L'unità di impatto del pendolo è montata su una struttura a ruote, che consente di testare da diversi lati grandi pile di carica a corrente continua.I piccoli caricabatterie AC/DC possono essere montati sulla piattaforma, comprese le prove sul lato inferiore e posteriore.
2.Sia i meccanismi a pendolo che quelli a caduta verticale sono regolabili elettricamente in altezza, con un raggio di 0,2 2,5 m.
3.L'angolo di impatto è regolabile per soddisfare diverse altezze di caduta, supportando i livelli di energia IK06 IK11 (1 ̇50J).
4.Funzione anti-impatto secondario per il sistema di pendolo.
5.Scatenamento elettromagnetico sia per il pendolo che per il martello con comando remoto con un solo tasto.
6.Sostituzione rapida degli elementi di impatto.
7.Sistema di controllo PLC con touch screen e telecomando a infrarossi.
8.Cornice in acciaio A3 con finitura rivestita in polvere per elevata rigidità e stabilità.
Parametri tecnici:
|
Modello |
SNQC1008B |
|
Sistema di controllo |
Controllo PLC, funzionamento touch screen. Tutte le funzioni, inclusi sollevamento e rilascio, sono integrate nel touch screen, con supporto per il telecomando a infrarossi. |
|
Intervallo dei campioni di prova |
1,Piastre di ricarica a corrente alternata montate a parete e a palo 2,Pile di ricarica a corrente continua di tipo armadio Nota: Dimensione massima del campione sulla piattaforma: W×D×H = 1 × 1 × 2,0 m
|
|
Funzioni di prova |
1,Prova di impatto del pendolo (impatto laterale) 2,Prova di impatto con martello a caduta (impatto con la superficie superiore) |
|
Sistema di guida |
Motore + riduttore per sollevamento; sistema di rilascio elettromagnetico. |
|
Sistema di trasmissione |
Vitruccio a sfera di precisione + rotaia lineare. |
|
Struttura del sistema |
Struttura del telaio con piattaforma per campioni; meccanismo di impatto installato sul telaio; campioni di grandi dimensioni possono essere posizionati direttamente sul pavimento.
|
|
Anti-impatto secondario |
Sì, blocco automatico del tubo di rimbalzo |
|
Regolazione dell'altezza |
Azionamento a motore tramite input touch screen |
|
Metodo di rilascio |
Funzione elettromagnetica a una chiave |
|
Energia di impatto |
1,2,5,10,20J,50J ((IK06 IK11)
|
|
Masse equivalenti dell'unità di impatto del pendolo |
250 g, 500 g,10,7 kg, 5 kg, 5 kg, 10 kg ± 1%, ottenuto mediante combinazione di tubi a pendolo |
|
tubi a pendolo |
1J: tubo di acciaio di Ø9 mm, lunghezza 1000 mm, spessore della parete 0,5 mm 2J: Ø10 mm tubo di acciaio, lunghezza 1000 mm 5·50J: Ø15,9 mm tubo di acciaio, lunghezza 1000 mm |
|
Altezza di prova |
sollevamento elettrico, tratto 200-2500 mm, controllo touchscreen |
|
Altezza di caduta |
Intervallo: 0-500 mm, con display di scala, angolo di impatto regolabile
|
|
Sistema di sollevamento |
a motore, impostazione dell'altezza tramite touchscreen |
|
Sistema di rilascio |
con un dispositivo di accensione di potenza superiore a 50 W |
|
Intervallo di energia di impatto |
1 / 2 / 5 / 10 / 20 / 50 J (IK06 IK11) |
|
Massa equivalente |
250 g, 500 g,1.7kg,5kg,5kg,10kg±1%, sistema basato sul peso personale |
|
tubi di guida |
1,2,5,10,20J,50J,tubi dedicati per ogni livello di energia |
|
Piastra di base |
Placca di base rinforzata di acciaio pesante |
|
Altezza di impatto del campione |
Regolazione elettrica verticale con un tratto di 200-2500 mm, controllata tramite touchscreen |
|
Posizionamento orizzontale dell'impatto del campione |
Posizione di estensione regolabile del meccanismo di peso di caduta, che consente l'impatto in diversi punti della superficie superiore del campione |
|
Altezza di caduta |
display digitale su touchscreen; l'altezza può essere impostata dopo il contatto iniziale tramite il controllo touchscreen |
|

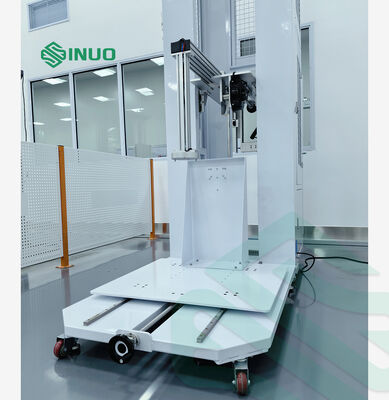

Struttura della piattaforma campionaria |
|
|
Dimensioni |
1.0*1.2m, capace di fissare esemplari fino a 1,0 × 1,0 m |
|
Piastra di base |
Piastra di acciaio di spessore di 10 mm con fori di montaggio filettati disposti in base ai requisiti di disposizione del campione |
|
Colonne di supporto |
colonne di montaggio verticali compatibili con pannelli di campionamento montati posteriori |
|
Struttura di connessione e separazione rapida |
Consente il collegamento o la separazione dal telaio di impatto; utilizzato in modalità connessa per piccoli campioni e in modalità separata per grandi pile di ricarica in CC (stazioni di ricarica EV) |
|
Sicurezza e caratteristiche funzionali |
1.Protezione contro il sovraccarico del motore 2.Protezione contro l'arresto di emergenza 3.Sistema di indicatori di stato a tre colori: Giallo: in attesa Verde: Correre Rosso: allarme. Indicazione dello stato del sistema in tempo reale 4.Sistema di protezione contro le perdite incluso |
|
Progettazione della mobilità |
Sia il telaio d'impatto che la piattaforma di campionamento sono dotati di strutture di supporto e ruote a rotazione, che consentono la mobilità e il blocco sicuro al suolo quando posizionati. |
Tabelle di allegato:
![]()
Tabella 3 Relazione tra codice IK ed energia corrispondente
|
Codice IK |
IK00 |
IK01 |
IK02 |
IK03 |
IK04 |
IK05 |
IK06 |
IK07 |
IK08 |
IK09 |
IK10 |
I11 |
|
Energia / J |
a) |
0.14 |
0.2 |
0.35 |
0.5 |
0.7 |
1 |
2 |
5 |
10 |
20 |
50 |
|
Nota 1. Se è necessaria un'energia di impatto maggiore, il valore raccomandato è di 50 J. Nota 2: Alcune altre norme utilizzano una singola cifra per indicare l'energia di impatto specificata. |
||||||||||||
