Apparecchiatura di collaudo del connettore di EV

Apparecchiatura di prova di resistenza al passaggio di veicoli per spine e connettori IEC 62196-1

Apparecchiatura di prova di resistenza al passaggio di veicoli per spine e connettori IEC 62196-1

Marchio:	Sinuo
Numero di modello:	SNQC1010
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Stazione di prova:

Stazione unica

Modalità operativa:

È possibile commutare il funzionamento controllato da programma o manuale

Guidare sopra il colpo:

0 ~ 2,0 m

Supera la velocità:

(8±2)km/h, velocità regolabile tramite motore

Pressione degli pneumatici:

(220±10) kPa o (218±13)kPa

Alimentazione elettrica:

AC480V trifase±10%/60Hz, potenza 15KW

Imballaggi particolari:

compensato

Capacità di alimentazione:

5 set al mese

Descrizione del prodotto

Apparecchiatura di prova di resistenza al passaggio di veicoli per spine e connettori IEC 62196-1

Informazioni sul prodotto:

L'apparecchiatura di prova viene utilizzata per verificare se una spina o un connettore per veicoli deve avere un'adeguata resistenza ai danni causati dal passaggio di un veicolo, a meno che non sia dotato di un sistema di gestione dei cavi che impedisca all'accessorio di rimanere a terra.

Standard di conformità:

Conforme a IEC 62196-1: 2022 clausola 33, UL 2594:2016 clausola 58.

Parametri tecnici:

Stazione di prova	Stazione singola
Metodo di controllo elettrico	Controllo intelligente integrato PLC, funzionamento con interfaccia touch screen a colori da 7 pollici
Modalità operativa	Funzionamento programmato o manuale, commutabile
Sistema di potenza di passaggio	Accelerazione e decelerazione motore più vite senza fine
Corsa di passaggio	0~2,0 m
Carico	A. Forza di schiacciamento (5000±250) N B. Forza di schiacciamento (11000±550) N C. Forza di schiacciamento 4893 N (1100 lbf)
Velocità di passaggio	(8±2) km/h, velocità regolabile dal motore
Metodo di passaggio	Viene azionato da un modulo motore lineare per simulare il movimento alternato avanti e indietro degli pneumatici in rotazione. Questo simula il danno causato dallo schiacciamento accidentale della testa dell'ugello di ricarica della colonnina di ricarica quando l'auto si muove in avanti o all'indietro nella realtà.
Regolazione della forza di rotolamento	Utilizzo di pesi, l'intervallo di forza è regolabile da 4890~11000N, e i pesi vengono caricati e scaricati tramite gru a sbalzo.
Pneumatici di passaggio	Dotato di uno pneumatico P225/75 R15 e di un mozzo ruota corrispondente, un set di dispositivi di gonfiaggio pneumatici (interfaccia di gonfiaggio e manometro) Dotato di pneumatico portante da 11000N e di un mozzo ruota corrispondente.
Pressione pneumatici di passaggio	(220±10) kPa o (218±13)kPa
Piastra di base portante	Piastra di base con pavimento in cemento/calcestruzzo, può essere dotata di morsetti di fissaggio.
Visualizzazione conteggio temporizzazione	I parametri di progettazione dello schermo tattile possono essere impostati entro i requisiti standard.
Metodo di decelerazione	La nostra azienda ha progettato un meccanismo di frenatura per prevenire collisioni rigide.
Protezione di sicurezza	L'intera macchina è dotata di una recinzione protettiva per evitare deviazioni accidentali delle ruote e prevenire infortuni meccanici al personale È dotato di un braccio di gru meccanico fisso, comodo, a risparmio di manodopera e sicuro per il caricamento dei pesi È dotato di un interruttore di protezione da dispersione È dotato di protezione da sovraccarico del motore È dotato di una funzione di protezione di sicurezza del blocco porta, e il carrello non può muoversi quando la porta è aperta
Ambiente di utilizzo	Alimentazione: Trifase AC480V±10%/60Hz, potenza 15KW Dimensioni complessive: circa L4700P1300A3000mm; peso: circa 2400kg

Dettagli del prodotto

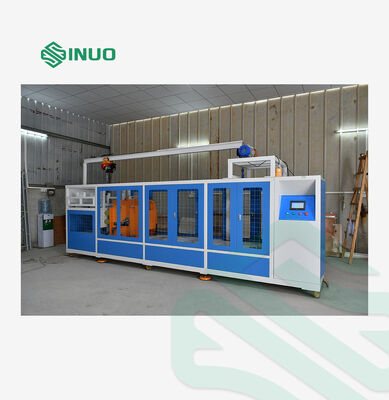

Apparecchiatura di prova di resistenza al passaggio di veicoli per spine e connettori IEC 62196-1 1

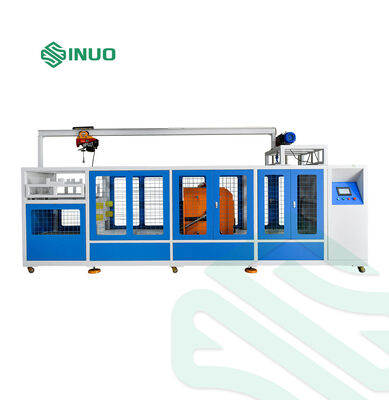

Apparecchiatura di prova di resistenza al passaggio di veicoli per spine e connettori IEC 62196-1 2
