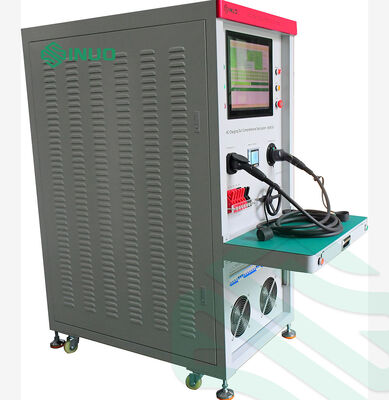

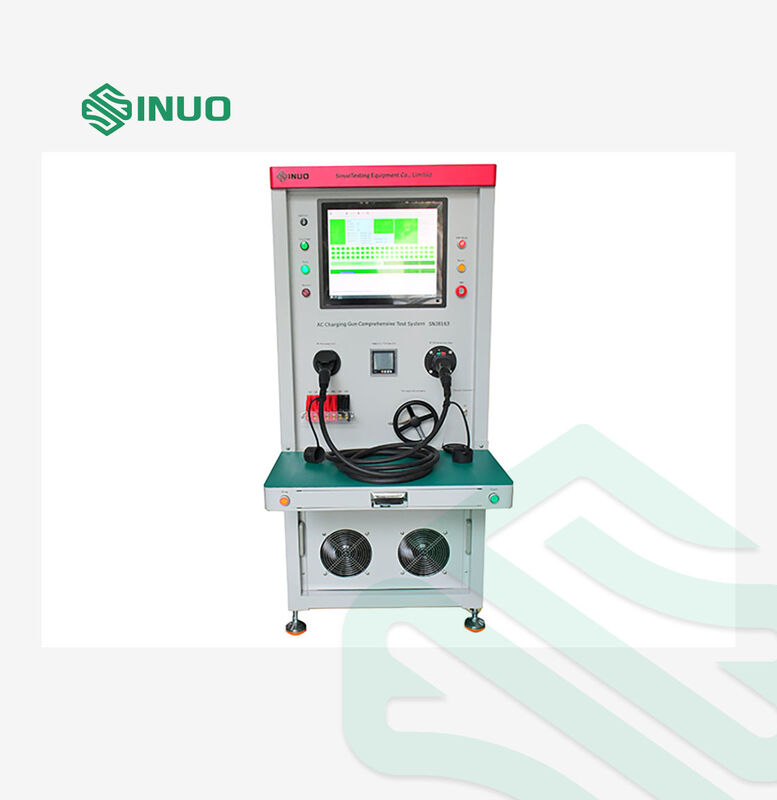

IEC 62196-1 Sistema completo di prova della pistola di carica AC

Il dispositivo è dotato di uno scanner per leggere codici a barre o codici QR sui campioni di prova.

Scansionare il prodotto prima del test; dopo il test, il codice scansionato viene automaticamente associato al record di test, consentendo la tracciabilità.

I test di rottura, continuità, cortocircuito e sequenza di cablaggio vengono eseguiti tramite scansione di ingresso/uscita PLC.

Il PLC determina automaticamente l'esito positivo/negativo.

1 – 5000 Ω, Precisione: 1%

È possibile impostare limiti superiori e inferiori per determinare la qualità del prodotto.

Spina AC 16A: Non premuto RC: 680Ω, Premuto RC+R4:3,38 kΩ Spina AC 32A: Non premuto RC: 220Ω, Premuto RC+R4:3,52 kΩ Spina AC 63A: Non premuto RC: 100Ω, Premuto RC+R4:3,4 kΩ

La precisione di misurazione della resistenza deve raggiungere l'1%–2%.

100 – 50.000 Ω, Precisione: 2%

È possibile impostare limiti superiori e inferiori per determinare la qualità della continuità

Misura la caduta di tensione attraverso i connettori in condizioni di corrente nominale e sovraccarico.

Trasformatore trifase regolabile integrato: uscita 0-380V, carico trifase regolabile 0-35A.

Intervalli di test supportati:

• 3,3 kW 16A monofase
• 7,4 kW 32A monofase 11 kW 16A trifase 22 kW 32A trifase

Monofase: L-N, L-E, E-N

Trifase: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Parametri:

1. Tensione di prova: DC 100 – 1000V (regolabile)

2. Limite inferiore: 1 M–1 GΩ (regolabile)

3. Precisione: ±5%

4. Allarme quando la resistenza < valore impostato

Monofase: L-N, L-E, E-N

Trifase: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Parametri:

1. Tensione di prova: AC 0 – 5 kV / DC 0 – 6 kV (regolabile)

2. Limite di corrente di dispersione: AC 0,1 – 20 mA, DC 0,01 – 5 mA

3. Precisione: ±1,5% + 3 cifre

4. Display digitale della tensione, regolazione automatica programmabile

5. Allarme se la corrente di dispersione supera il valore impostato

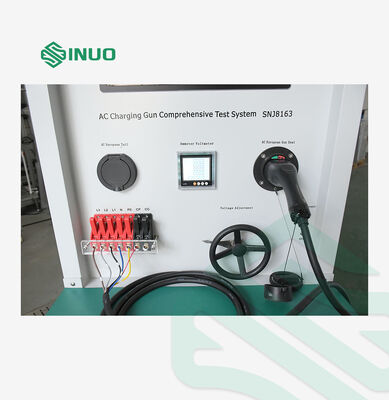

Supporto per spina veicolo AC EU, supporto per spina pedestal AC EU, supporto per spina AC GB,

Supporto per spina AC USA

Fissaggio speciale di pressatura che corrisponde al prodotto di prova, con morsetto e

piastra protettiva

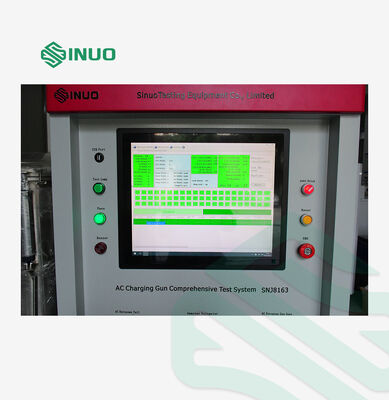

1. Supporta Win 7 e Win 10, tutte le impostazioni dei parametri possono essere configurate tramite il software.

2. I risultati dei test di ogni prodotto vengono salvati sul computer in tempo reale per un facile accesso, visualizzazione e analisi.

3. Le interfacce di comunicazione sono riservate per la connessione opzionale ai sistemi MES, consentendo il caricamento dei dati di test nel database MES per la gestione e il controllo.

3. I dati di test vengono archiviati immediatamente dopo il completamento.

4. I dati di test archiviati possono essere esportati in formato TXT o Excel.

1. Ruote mobili con funzione di blocco.

2. Connettività MES: Opzionale, si applica un costo aggiuntivo.
