Sistema di prova impermeabile conforme a IEC 60529 IPX1~8 per elettrodomestici industriali e domestici

Questo sistema di prova impermeabile IPX1~8 è conforme alla norma IEC 60529:2013, e richiesto dalla clausola 15 della norma IEC60335-1, ecc. Questo sistema comprende quanto segue:

Il presente dispositivo di prova è destinato a verificare la protezione contro le gocce d'acqua che cadono verticalmente ed è progettato e fabbricato in conformità ai requisiti standard IEC60529 IPX1 e IPX2.

1. L'ascesa e la caduta della scatola a goccia sono controllate dal motore.
2. Filtro fine in acciaio inossidabile per la filtrazione delle sporcizie.
3. Adotta aria compressa per soffiare l'acqua dell'ago, per evitare sostanze reattive all'acqua e l'ago di blocco atmosferico.
4. Fuoco di ago medico in acciaio inossidabile, facile da comprare, non facile da arrugginire.
5. L'ugello dell'ago e il sedile dell'ugello dell'ago utilizzando il collegamento conico, possono essere facilmente sostituiti senza lo strumento, i danni individuali all'ugello dell'ago possono essere facilmente sostituiti rapidamente.

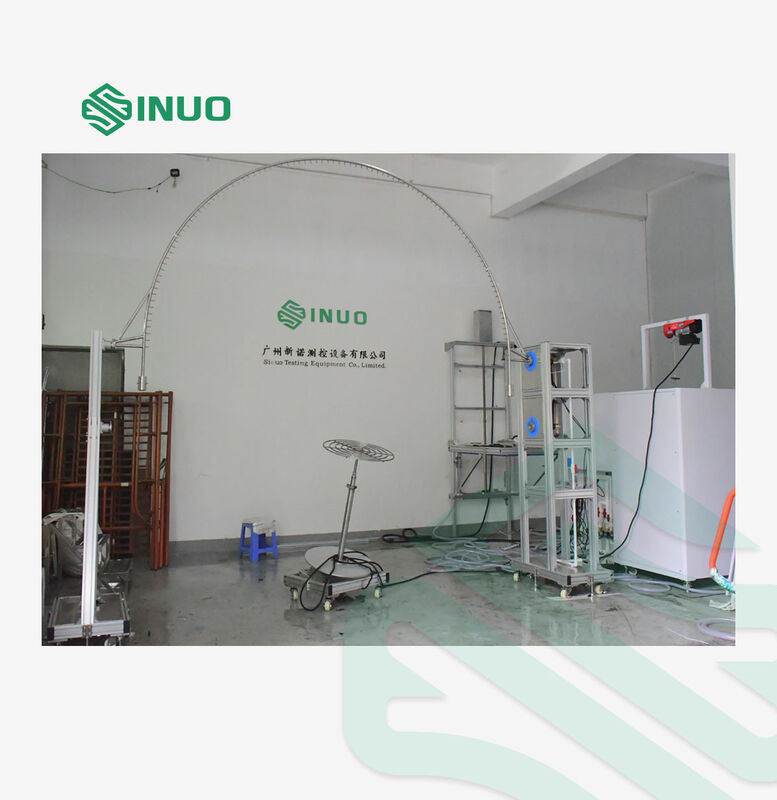

Il tester per tubi oscillanti è progettato e fabbricato in conformità ai requisiti standard di IEC60529 IPX3 e IPX4.La parte del tubo oscillante di questo dispositivo è controllata da un motore a velocità regolabile e da un meccanismo a manovellaQuesto apparecchio oscilla a rotazione reciproca da un punto di ± 60° a un altro di ± 175° con la velocità richiesta dalla norma attraverso l'angolo di regolazione della macchina.La struttura è stabile e durevole• collabora con un giradischi che permette di ruotare di 90°.

- No, no, no, no.	Articolo	parametri
1	Rifornimento idrico	Flusso d'acqua> 10L/min±5% acqua pulita senza inclusione. Questo dispositivo è dotato di un'unità di filtrazione dell'acqua pulita
2	Dimensioni del tubo oscillante	Prodotto standard con tubi oscillatori R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm, in acciaio inossidabile
3	Fuoco di ago	Φ0,4 mm
4	Angolo compreso di due fori	IPX3:120°; IPX4:180°
5	Angolo di oscillazione del tubo	Max. ±175° può essere predefinito (Nota: la norma richiede IPX3:120°; IPX4:360°, ma a causa della presenza del giradischi sotto il tubo oscillante durante la prova, 360° non possono essere raggiunti durante la prova effettiva, se senza giradischi,allora 360° può essere raggiunto)
6	Velocità di oscillazione	IPX3: 4 secondi/tempo (2×120°); IPX4: 12 s/tempo (2×360°);
7	Flusso d'acqua	Può essere impostato in base alle dimensioni del pendolo e al numero di fori (0,07 L/min per foro)
8	Tempo di prova	0.01S 99 ore 59 minuti, può essere predefinito
9	Indicatore di pressione	0 ~ 0,25 MPa
10	Requisiti del sito	Sala di prova impermeabile IP dedicata, il terreno deve essere piatto con illuminazione 10Un interruttore di perdita impermeabile (o presa) utilizzato per le apparecchiature. Con buona funzione di afflusso e drenaggio.
11	Area	Secondo il tubo oscillante scelto

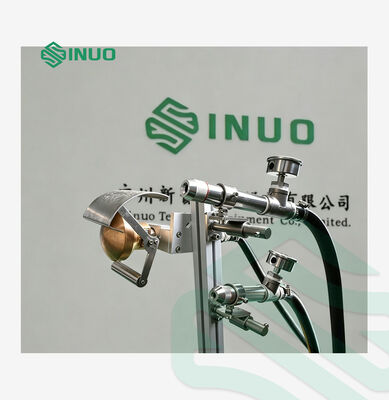

L'ugello di spruzzo è progettato e fabbricato secondo le norme IEC60529 IPX3 e IPX4.l'ugello di spruzzo portatile viene utilizzato manualmente.

La differenza tra IPX3 e IPX4 è che il deflettore deve essere rimosso nella prova IPX4.

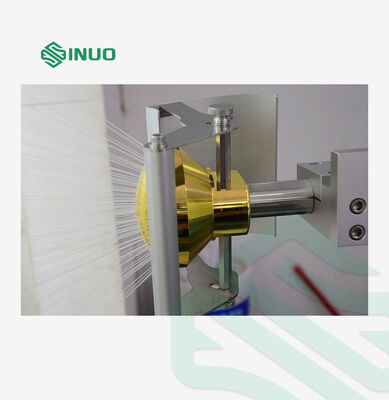

L'ugello del tubo è progettato e fabbricato in conformità alla norma IEC60529 IPX5 e IPX6.

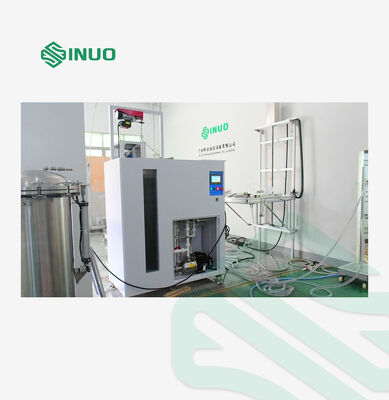

Il sistema intelligente di alimentazione e controllo dell'acqua è utilizzato per fornire acqua all'apparecchio IPX1~8 e controllare tutti i processi di prova, utilizzato anche come camera di immersione IPX7.

1Il sistema intelligente di approvvigionamento e controllo dell'acqua è applicabile a:

a) Fornitura di acqua per la prova di impermeabilità IPX1~IPX6

b) Prova di immersione in acqua IPX7

c) Immagazzinamento dell'acqua per la prova di impermeabilità IPX8

d) Controllo automatico per l'intera attrezzatura impermeabile

2.Metodo di approvvigionamento idrico: approvvigionamento idrico a temperatura costante, approvvigionamento idrico a flusso costante.

3Processo di controllo dell'alimentazione idrica: dopo che l'utente ha preimpostato l'acquavalore di temperatura,il valore del flusso d'acqua sullo schermo touch,sistema di controllo della temperatura,i contatori elettronici monitorano in tempo reale i valori correnti, leggono i valori in PLC attraverso la conversione dei dati, quindi regolano automaticamente la velocità di rotazione della pompa attraverso il convertitore di frequenza.

4.Controllo della temperatura dell'acqua: il sistema PID controlla e rileva automaticamente la temperatura dell'acqua, gamma: temperatura ambiente ~ 65°C (± 3°C).

5.Esistono grandi flussi e piccoli flussi di approvvigionamento idrico bidirezionale.

6- approvvigionamento idrico di grande portata:

(a) Si applica alla prova con spruzzo d'acqua IPX5~IPX6 e all'iniezione d'acqua di IPX8

b) Intervallo di flusso: 10-100L/min

(c) Precisione del flusso: ± 0,5 L/min

d) Misuratore di portata: misuratore di portata della turbina

e) Pompa d'acqua: pompa centrifuga in acciaio inossidabile

7- approvvigionamento idrico a piccolo flusso:

(a)È applicabile alla prova di impermeabilità IPX1~IPX4

(b)Intervallo di flusso: 1~10L/min

(c)Accuratezza del flusso: ± 0,5 L/min

Misuratore di portata: misuratore di portata della turbina

(d)Pompa d'acqua: pompa centrifuga in acciaio inossidabile

8Serbatoio di accumulo dell'acqua:

(a)È applicabile al deposito di acqua di IPX5~IPX6 prova di spruzzo di acqua forte, iniezione di acqua di IPX8, IPX7 immersione

(b)Volume: circa 500 litri

(c)Dimensione: W600mmXD650mmXH1500mm

(d)Fenestra di osservazione: vetro rinforzato

(e)Dimensione della finestra di osservazione: W200mmXH1250mm

(f)Indicatore di profondità: acciaio inox

(g)Altezza del misuratore di profondità: 1200 mm, precisione 1 mm

(h)Controllo del livello del liquido: interruttore di galleggiamento + tubo di traboccaggio

9. supporto di sollevamento automatico per immersione IPX7

(a)Distanza di sollevamento:0~1200 mm

(b)Dimensione del supporto: L400mmXW400mm

(c)Peso di carico del supporto: 100 kg

10Controllo IPX8

(a)Intervallo di pressione: 0~0,6Mpa

(b)Intervallo di tempo: 0~999999s

11- Gabinetto di controllo:

(a)Determinazione del flusso: segnale di ritorno del flusso tramite misuratore elettronico di flusso

(b)Impostazione del flusso: impostata sullo schermo touch

(c)Determinazione della temperatura: PID

(d)Controller: Mitsubishi PLC

(e)Interfaccia amichevole: 7 pollici, color touch screen

(f)Funzione di controllo: approvvigionamento di acqua a temperatura costante, approvvigionamento di acqua a flusso costante, approvvigionamento di acqua a pressione costante e controllo del tempo di prova.

(g)Funzione di protezione: protezione da perdite, protezione da sovraccarico, protezione da cortocircuito

12. filtro: guscio in acciaio inossidabile, nucleo di filtro sottile

13Materiale del corpo: lega di alluminio industriale

14Dimensioni esterne: 1400mmX750mmX1600mm

15- Fornitore di energia: Tre fasi AC 380V, 50Hz

Il serbatoio di immersione profonda è progettato e fabbricato in conformità alla norma IEC60529 IPX8.

1. contenitore a pressione: serbatoio in acciaio inossidabile, diametro 0,6 metri, altezza 1,2 metri.
2. intervallo di regolazione della pressione: 0 ~ 5 bar (può essere personalizzato).
3. sistema di pressione: pompa in acciaio inossidabile + convertitore di frequenza.
4. Precisione del manometro: 0,25 gradi, gamma: 6 bar.
5. tempo di prova: 0-99 min.
6. pressione massima limite: 5 bar.
7. protezione da pressione: protezione degli interruttori di pressione.
8. collegare all'apparecchiatura di approvvigionamento idrico mediante un collegamento di tubo di filo d'acciaio ad alta pressione 3/4

La fase di rotazione inclinabile è l'accessoio necessario per la prova IPX1~IPX6.
