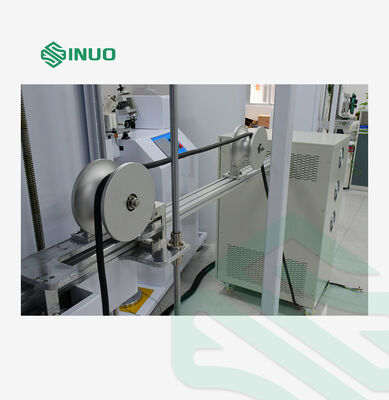

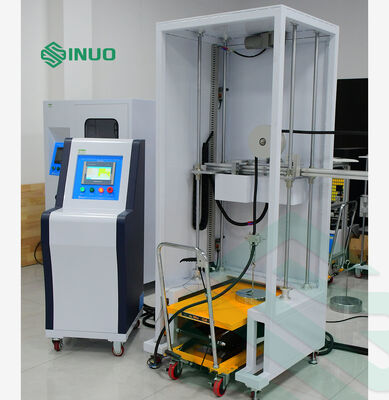

Macchina per prove di trazione e torsione per ancoraggio cavi IEC 61851-23 per stazioni di ricarica EV

Macchina per prove di trazione e torsione per ancoraggio cavi IEC 61851-23 per stazioni di ricarica EV

Marchio:	Sinuo
Numero di modello:	SNQC1007B
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Tirare applicare:

Incontra le specifiche 160n, 200n, 240n, 250n, 500n, realizzate mediante sovrapposizione dei pesi

Coppia applicare:

Soddisfa le specifiche 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, realizzate m

Ruota di coppia:

R100mm (ф200mm) ± 0,5 mm

Tirare i cicli:

1-999999 cicli, possono essere preimpostati, il valore predefinito è 100±1 cicli

Alimentazione elettrica:

AC220V±10%/50-60Hz, 1KW

Dimensioni:

circa L4000*P600*H1850mm

Imballaggi particolari:

compensato

Capacità di alimentazione:

5 set al mese

Evidenziare:

Tester di ancoraggio del cavo della stazione di ricarica per veicoli elettrici

macchina per test di coppia IEC 61851-23

attrezzatura per test di trazione per la ricarica di veicoli elettrici

Descrizione del prodotto

IEC 61851-23 Cable Anchorage Pull & Torque Test Machine per stazioni di ricarica EV

Norme e clausole rispettate:

È progettato e fabbricato secondo la norma IEC 61851-23:2023, punto 11.6.102 e figura 110, figura 111 e tabella 114.

Informazioni sul prodotto:

Campioni e restrizioni	Stazione di ricarica AC e DC per veicoli elettrici
Scopo della prova	L'ancoraggio flessibile del cavo dell'apparecchio deve liberare i conduttori dei terminali dalla forza di trazione e dalla coppia.Questo dispositivo è utilizzato per testare la capacità dell'ancoraggio del cavo o del dispositivo di fissaggio del cavo delle stazioni di ricarica EV AC/DC di resistere a una determinata forza di trazione e coppia..
Principio di prova	La forza di trazione viene realizzata utilizzando un motore per guidare un meccanismo di ruota eccentrico.È dotato di una funzione di monitoraggio della durata della forza di trazione. La coppia viene applicata da un vassoio a motore che solleva un peso; quando il tempo è raggiunto, il vassoio ripristina automaticamente il peso di sollevamento e termina l'applicazione della coppia.
Struttura e caratteristiche	L'apparecchiatura adotta il controllo PLC e l'azionamento del motore.Il sistema consente di impostare il numero di applicazioni della forza di trazione e la durata della prova della coppiaUna volta raggiunto il numero di cicli o la durata prestabiliti, l'apparecchiatura si arresta automaticamente.il dislocamento massimo ammissibile del cavo del connettore di ricarica EV non deve superare il limite specificato nella normaQuesta apparecchiatura è compatibile con campioni di stazioni di ricarica dotate di pistole di ricarica di lunghezze di cavo diverse.
Ambiente d'uso	Fonte di alimentazione: AC220V±10%/50-60Hz, 1KW; temperatura di lavoro 0-40°C, umidità 30%-90%; Dimensioni: circa W4000D600H1850mm; peso: circa 300kg

Parametri tecnici:

Contenuto della prova	Test di trazione e coppia dei cavi delle stazioni di ricarica dei veicoli elettrici
Struttura dell'apparecchiatura schema schematico
Modalità di funzionamento del comando	Controllo automatico PLC, funzionamento a touch screen
Modalità di guida	elettrico
Tirare applicare	Risponde alle specifiche 160N, 200N, 240N, 250N, 500N, realizzate mediante sovrapposizione di pesi
Torsione applicata	Soddisfare le specifiche di 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, realizzate mediante sovrapposizione di pesi
Ruota a coppia	R100mm(Ф200mm) ±0,5mm
Frequenza di trazione	1 volta/s, il tempo di trazione effettivo è rilevato da un segnale elettrico
Cicli di trazione	1-999999 cicli, può essere predefinito, per impostazione predefinita è 100±1 cicli
Tempo di applicazione della coppia	0-99H59M59S, può essere preimpostato
Protezione contro i guasti di corrente	con funzione di memoria di archiviazione dei dati a spegnimento
Fabbricazione	Apparecchi per la presa universale, un set
Corrispondenza di peso tabella di selezione
Configurazione aggiuntiva	L'apparecchiatura è dotata di un'altezza regolabile del dispositivo che va da 500 a 1200 mm (ossia la posizione della presa del cavo),che consente di soddisfare i requisiti di prova delle stazioni di ricarica con diverse posizioni di presa del cavo.
