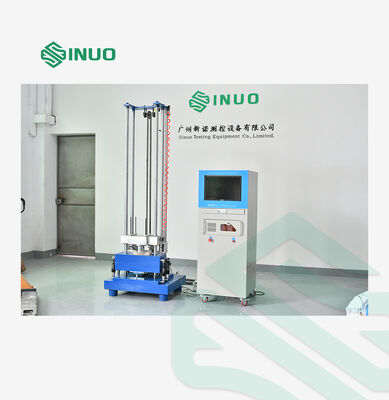

Tester di urti meccanici conforme a IEC-60068-2-27 per l'elettronica

Tester di urti meccanici conforme a IEC-60068-2-27 per l'elettronica

Marchio:	Sinuo
Numero di modello:	SN558-HSKT50
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Carico massimo:

50kg

Picco di accelerazione:

15—650 g

Durata del polso:

1,5-30 ms

Canali di ingresso:

2 canali

Alimentazione elettrica:

Monofase 220V ±10%

Aria compressa:

0,5—0,8 MPa

Imballaggi particolari:

compensato

Capacità di alimentazione:

5 set al mese

Evidenziare:

Testatore di scosse conforme alla norma IEC-60068-2-27

di cilindrata superiore a 1000 cm3

Attrezzature per la prova degli urti delle batterie dei veicoli elettrici

Descrizione del prodotto

Testatore di scosse meccaniche per elettronica conforme alla norma IEC-60068-2-27

Norme rispettate:

Conforme alle norme IEC-60068-2-27 MIL-STD-202F, MIL-STD-810F, MIL-STD-883 ecc.

Informazioni sul prodotto:

Questa macchina è principalmente adatta per la prova della resistenza agli urti in settori quali prodotti elettronici, aerospaziale, marino, componenti automobilistici e trasporto.Può eseguire test di shock a mezzo seno.

Composizione del sistema

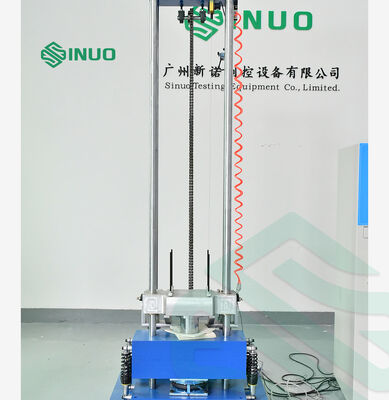

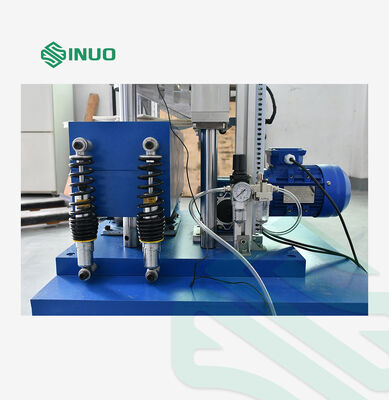

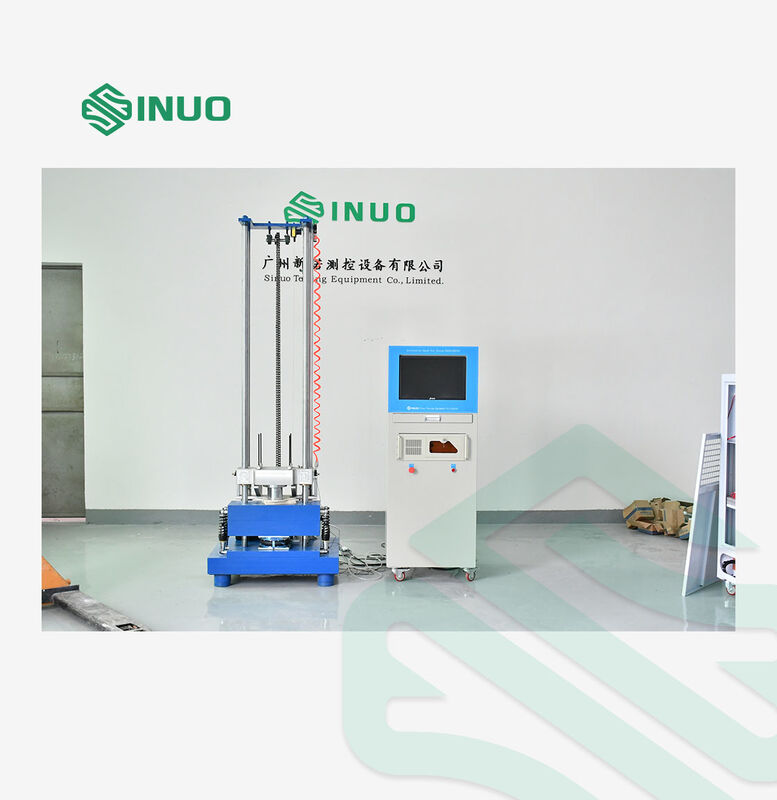

Il sistema di prova di scossa elettrica verticale per il sollevamento è composto da quattro parti: il corpo della tavola di scossa, il motore, il sistema di controllo delle misure e il generatore di forma d'onda.Il diagramma della composizione del sistema è illustrato come segue::

Principio di funzionamento

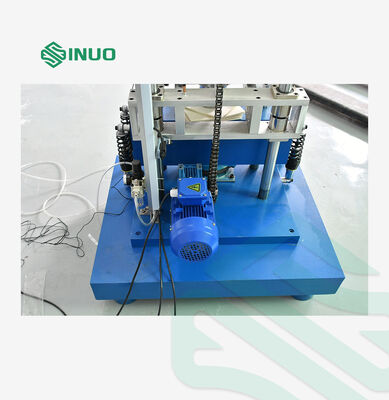

Il motore spinge una catena per sollevare il tavolo ad un'altezza prestabilita.

Schema di progettazione

Cambio di velocità corrispondente (formule di calcolo)

Mezzo seno (Mezzo onda seno): △v=0,636AD×10^-3

Trapezoidale: △v=0,5AD×10^-3

Dente segato: △v=0,9AD×10⁻³

A = Accelerazione massima (g)

D = durata dell'impulso di scossa (ms)

Accelerazione di picco vs. Tabella di durata dell'impulso
Accelerazione massima A (gn)	5	15	30	30	30	50	50	100	100	200	200	500	1000	1500	3000
Durata dell'impulso D (ms)	30	11	18	11	6	11	3	11	6	6	3	1	1	0.5	0.2

Parametri tecnici:

Dimensione della piattaforma	500 × 500 mm
Materiale della piattaforma	Leghe di alluminio ad alta resistenza
Carico massimo	50 kg
Accelerazione massima	15 ‰ 650 g
Durazione dell' impulso	1.5 ¢ 30 ms
Accelerazione Non-uniformità del piano da tavolo	≤ 20%
Rapporto trasversale del piano da tavolo	≤ 30%
Accelerazione e tolleranza al polso	≤ 20%
Tolleranza al cambiamento di velocità	≤ 15%
Dimensioni dell'apparecchiatura	950 × 1250 × 2250 mm
Peso dell'apparecchiatura	2500 kg
Sistema di misurazione
Canali di ingresso	2
Tasso di campionamento	192 kHz
Tipo di input	Tensione / carica
Intervallo di tensione	-10V ~+10V
Modalità di accoppiamento	AC, DC, ICP
Forma dell' onda d' urto	Mezzo seno
Interfaccia di comunicazione	USB2.0
Sostenere gli standard	GB, GJB, MIL-STD, standard personalizzati definiti dall'utente
Sistema operativo	Microsoft Windows7/10
Sensore di accelerazione del sistema
Marchio	YMK
Tipo di uscita	Modalità di ricarica
Sensibilità:	30,93 pC/g
Intervallo di frequenza	0.5 ∙ 12 kHz
Distanza di accelerazione	± 2500 g
Ambiente operativo	-40~ +160°C
Specifiche aggiuntive
Fornitore di energia	220V monofase ±10%
Aria compressa	0.5 ∙ 0,8 Mpa
Temperatura	NT1centigradi
Umidità	25°C < 85RH%
