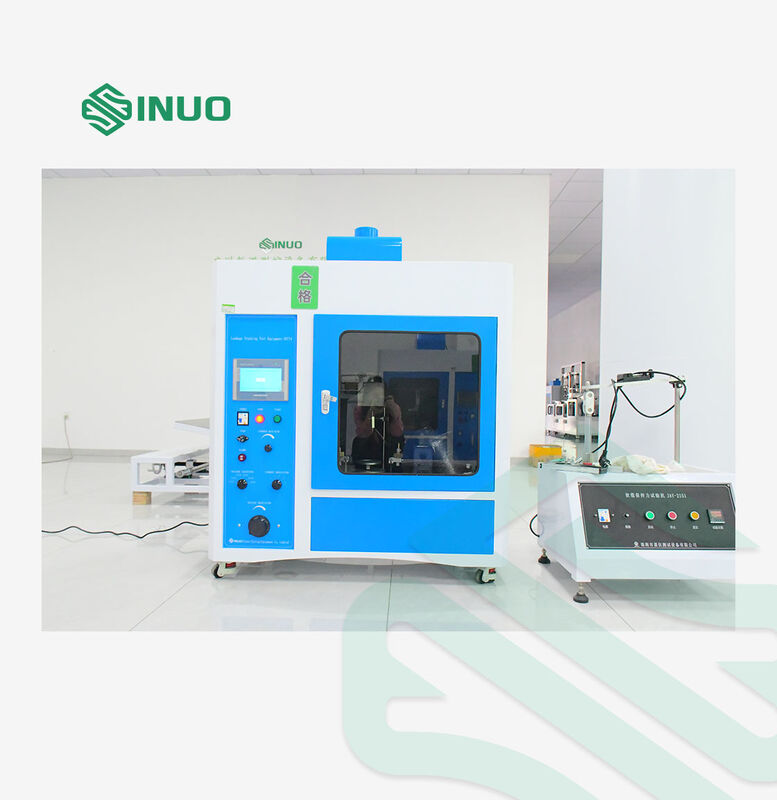

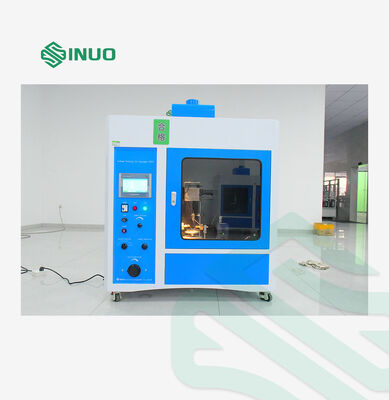

Tester di tracciabilità delle perdite conforme a IEC 60112 per macchine elettriche e materiali isolanti

           Tester di tracciamento di dispersione conforme a IEC 60112 per macchine elettriche e materiali isolanti

Norma e clausole conformi

Il tester è progettato e prodotto secondo i requisiti della norma IEC 60112, è richiesto da IEC60335-1 clausola 29.2 e Allegato N, IEC 60065:2014 clausola 13.4, IEC60598-1, IEC 60884-1, UL746A e ASTM D3638-92, ecc.

Informazioni sul prodotto

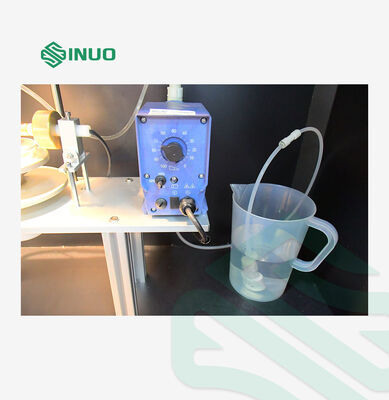

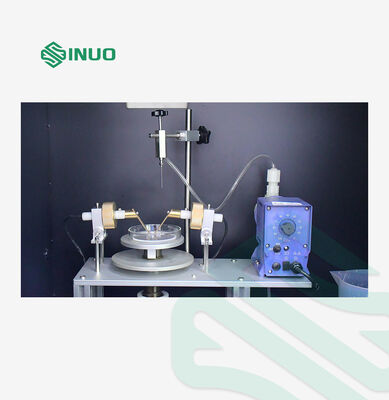

Il principio di funzionamento del test di tracciamento di dispersione (test dell'indice di tracciamento) è che il liquido conduttivo (0,1% NH 4 CL) di volume richiesto all'altezza richiesta (35 mm) e nel tempo richiesto (30 s) cade con la tensione tra gli elettrodi di platino (2 mm x 5 mm) sulla superficie del materiale isolante solido. Pertanto, gli utenti valutano le prestazioni di resistenza al tracciamento della superficie del materiale isolante solido sotto l'influenza combinata del campo elettrico e del mezzo umido o contaminato. In una parola, questo dispositivo viene utilizzato per misurare l'indice di tracciamento comparativo (CT1) e l'indice di resistenza elettrica (PT1).

Viene fornito con lo strumento un blocco di calibrazione per garantire che gli elettrodi abbiano la corretta distanza tra loro. L'altezza del tavolo è facilmente regolabile per garantire il corretto angolo degli elettrodi e l'altezza delle gocce. Il resto del test è controllato dall'esterno della camera di prova con la porta chiusa. La tensione, la corrente limite, la velocità di sgocciolamento e il numero di gocce sono tutti impostati sul pannello di controllo. Un operatore dovrebbe osservare il test per vedere se si accende una fiamma. Lo strumento emette un allarme in caso di guasto del tracciamento di almeno due secondi.

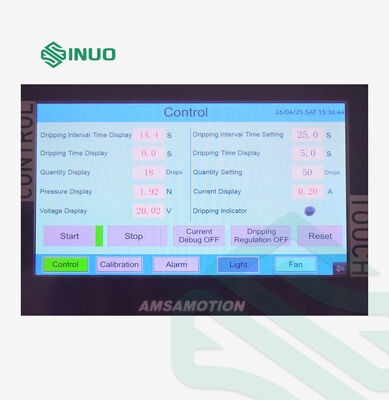

Il tester di tracciamento di dispersione adotta il sistema di controllo PLC e lo schermo tattile a colori da 7 pollici, è adatto per la ricerca, la produzione e il reparto qualità di apparecchiature di illuminazione, apparecchi a bassa tensione, elettrodomestici, apparecchi elettrici per macchine utensili, macchine elettriche, utensili elettrici, strumenti elettronici, strumenti elettrotecnici, apparecchiature per la tecnologia dell'informazione. È adatto anche per l'industria dei materiali isolanti, delle materie plastiche ingegneristiche, dei connettori elettrici e degli accessori.

Specifiche del modello e parametri tecnici

Dettagli prodotto
