Apparecchiature di prova delle vibrazioni di laboratorio ASTM&IEC per componenti automobilistici

Apparecchiature di prova delle vibrazioni di laboratorio ASTM&IEC per componenti automobilistici

Marchio:	Sinuo
Numero di modello:	SN553-EV203HG60VT60VCSusb-2
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1 messo al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

forza sinusoidale:

Picco 300Kg.f （3KN）

Forza casuale:

300Kg.f valore efficace （3KN）

Forza di impatto:

Picco 600Kg.f（6KN）

Gamma di frequenza:

1 ‰ 4500 Hz

Spostamento massimo:

25 millimetri pp

Massima accelerazione:

100G ((980 m/s2)

Carico massimo:

120Kg

Velocità massima:

2,0 m/s

Imballaggi particolari:

Custodia in compensato

Capacità di alimentazione:

1 messo al mese

Evidenziare:

attrezzature di prova delle vibrazioni ASTM IEC

sistema di prova delle vibrazioni di laboratorio

Tester di vibrazioni per componenti automobilistici

Descrizione del prodotto

Apparecchiature di prova di vibrazione di laboratorio ASTM e IEC per componenti automobilistici

Panoramica del prodotto

La prova di vibrazione è essenziale per prevedere l'affidabilità del prodotto in ambienti reali. Sia che si testino componenti automobilistici, sistemi aerospaziali, hardware o elettronica di consumo, il nostro sistema aiuta a convalidare l'integrità meccanica in condizioni sinusoidali, casuali e di urto.

Sinuo fornisce soluzioni complete di eccitatore e controllo, supportando standard globali tra cuiGB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

È necessario testare pacchi batteria, PCB o assemblaggi completi? Questo sistema gestisce vibrazioni verticali e orizzontali con alta precisione.

Specifiche tecniche

Specifiche	Valore
Forza di eccitazione sinusoidale massima	300Kg.f picco (3KN)
Forza di eccitazione casuale massima	300Kg.f rms (3KN)
Forza di eccitazione d'impatto massima	600Kg.f picco (6KN)
Intervallo di frequenza	1～4500 Hz
Ampiezza	40mm p-p
Spostamento massimo	25 mm p-p
Velocità massima	2.0m/s
Accelerazione massima	100G (980 m/s²)
Carico massimo	120 kg
Frequenza di isolamento dalle vibrazioni	2.5 Hz
Diametro bobina mobile	Ф150 mm
Peso bobina mobile	2.8kg
Viti sul tavolo	13×M8
Perdita di flusso	＜10gauss
Dimensioni apparecchiatura	750Lmm x 560Dmm x 670mm (Tavolo Verticale)
Peso apparecchiatura	600Kg

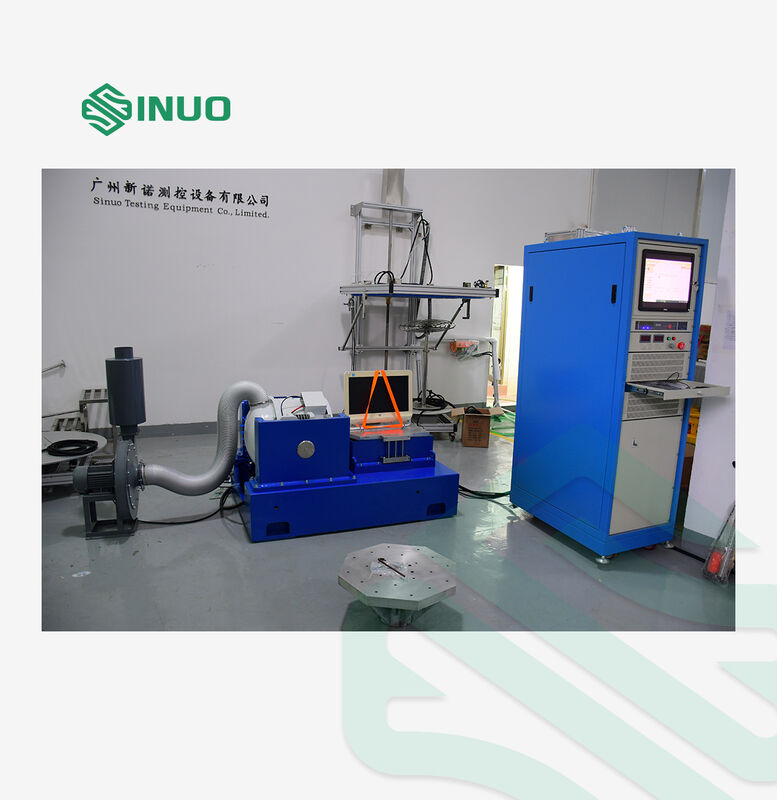

Componenti del sistema

Componente	Descrizione

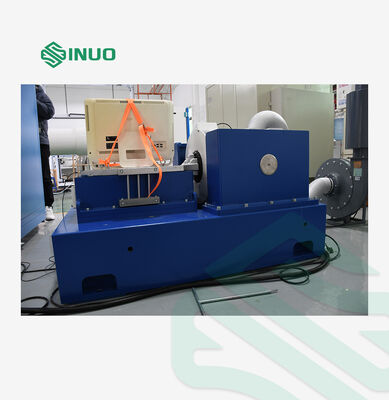

Generatore di vibrazioni	Eccitatore elettromagnetico A03S15 con guida a doppio cuscinetto
Amplificatore di potenza	LA3K digitale switching (IGBT, 3 kVA)
Controller	VCSusb-2 con 2 ingressi / 1 uscita
Tavoli di espansione	VT60 verticale (600×600 mm) + HG60 slitta a film d'olio orizzontale
Ventola di raffreddamento	B751 con silenziatore (11 m³/min)
Sensori	2 × accelerometri LTE C04A07 (50 mV/g, 1-8000 Hz)
PC di controllo	Computer industriale, software bilingue
Accessori	Cavi, kit di attrezzi, morsetti, manuali, certificato di calibrazione

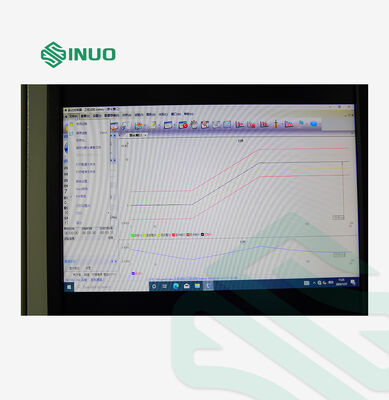

Funzioni del controller di vibrazione digitale

Controllo casuale

Secondo il diagramma dello spettro di potenza definito dall'utente (realizzato dall'editor dello spettro target), il controllo casuale adotta il metodo di equalizzazione della funzione di trasferimento. Emette continuamente segnali casuali gaussiani per implementare rapidamente un controllo ad anello chiuso multicanale in tempo reale e accurato. Gli algoritmi di controllo adattivo integrati reagiscono rapidamente alle non linearità del sistema, alla frequenza di risonanza e alle variazioni di carico.

Intervallo di frequenza: 0~4800Hz, estendibile a 18750Hz
Risoluzione: 100, 200, 400, 800, 1600, 3200 linee spettrali
Intervallo di potenza di controllo: >90dB
Strategia di controllo: controllo a canale singolo, media ponderata, valore massimo, valore minimo

Controllo sinusoidale

Sinusoidale fornisce segnali sinusoidali e a spazzata sinusoidale di qualità analogica con controllo sull'ampiezza della forma d'onda sinusoidale. È possibile impostare la magnitudo di permanenza, la frequenza di permanenza e la durata della permanenza può essere determinata impostando il tempo o il numero di cicli del segnale sinusoidale.

Intervallo di frequenza: 1Hz~5000Hz, espandibile a 10000Hz
Tempo ad anello chiuso: 5ms
Distorsione armonica: <-100dB
Modalità di spazzata di frequenza: spazzata di frequenza lineare 0~6000 Hz/min | Spazzata logaritmica 0~100 Oct/min
Direzione di spazzata: su, giù
Durata della spazzata: può essere impostata come numero di spazzate o tempi di prova

Shock classico

Adotta il metodo di equalizzazione della funzione di trasferimento, supporta semionda sinusoidale, onda a campana, onda rettangolare, onda trapezoidale, onda a dente di sega con picco anteriore, onda a dente di sega con picco posteriore, onda triangolare. Gli utenti possono anche inserire il valore di picco dell'impulso in base alle loro esigenze.

Durata dell'impulso da 0,5 a 3.000 mS
Banda passante di analisi massima 18750Hz
Dimensione del frame: fino a 16384
Conforme agli standard: MIL-STD-810 (standard USA), standard ISO, limite di controllo di interruzione definito dall'utente
