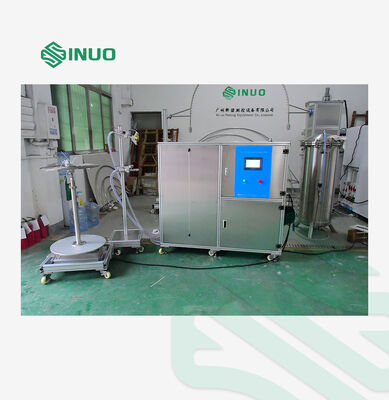

IEC 60529 IPX3~IPX6 Attrezzature per la prova con spruzzo d'acqua per prodotti elettronici e automobilistici

IPX3/4

Parametri dell'ugello spruzzatore

Diametro esterno: Ф102mm, diametro sferico: SФ75,5mm, 1 foro al centro, 2 cerchi interni da 24 fori a 30° passo, 4 cerchi esterni da 96 fori a 15° passo, totale 121 fori da Ф0,5mm, in ottone.

Flusso d'acqua

10 l/min±5%, il flussometro è regolabile tramite rotametro, il flussometro elettronico è opzionale

Pressione

50~150Kpa, campo di misura del manometro: 0~0,25Mpa

Scudo mobile

Realizzato in alluminio, può essere staccabile

Indicazioni per lo spruzzo d'acqua

L'angolo di spruzzatura dell'acqua può essere regolato

IPX5/6

Parametri dell'ugello del tubo

IPX5: Ф6,3 mm; IPX6: Ф12,5 mm

Tasso di consegna

IPX5: 12,5±0,625 l/min

IPX6: 100±5 l/min

Distanza dall'ugello alla superficie dell'involucro

2,8 m (La distanza dall'ugello alla superficie centrale del piatto rotante, lo standard richiede 2,5-3 m)

Direzioni del getto d'acqua

L'angolo del getto d'acqua può essere regolato

Generale

Controllo e funzionamento

PLC e sistema di controllo intelligente touch screen

Metodo fisso con ugello

Sul supporto sono fissati ugello spruzzatore e portagomma

Manometro

0~0.25MPa, può essere visualizzato

Durata della prova

0,01S～99,9 min, può essere preimpostato

Giradischi

Diametro: Φ600mm, velocità di rotazione: 1r/min, capacità portante: ≤50kgs

Serbatoio di stoccaggio dell'acqua

Questo sistema di test adotta una struttura di tipo aperto, l'acqua di prova non viene riciclata. Il sistema di prova è dotato di un serbatoio di stoccaggio dell'acqua in acciaio inossidabile da circa 500 litri. Il serbatoio di stoccaggio dell'acqua è dotato di una valvola a galleggiante del livello dell'acqua per controllare automaticamente l'ingresso dell'acqua e dispone di un rilevamento dell'allarme di livello dell'acqua alto e basso, per prevenire efficacemente danni alla pompa a causa dell'acqua secca. Il serbatoio di accumulo dell'acqua e la parte di controllo elettrico sono integrati.

Protezione della sicurezza

Protezione della sequenza di fase, protezione dalle perdite, protezione dalla carenza d'acqua, protezione anomala.

Alimentazione elettrica

CA 220 V, 50 Hz
