IEC 62196-1 EV connettore macchina di prova di resistenza meccanica con servo drive

IEC 62196-1 EV connettore macchina di prova di resistenza meccanica con servo drive

Marchio:	Sinuo
Numero di modello:	SNQC1005A
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Dispositivo:

X/Y/Z regolabile su 3 assi, universale per connettori CA/CC GB/US/EUR

Prova velocità:

0–1100 mm/s (preimpostabile sul touchscreen)

Test Actus:

0–150 mm (preimpostabile)

Cicli di prova:

0–999999 volte (preimpostabile, arresto automatico)

Tasso di presa/prelievo:

0–10 volte/min (preimpostabile)

Sistema di controllo:

PLC Mitsubishi + HMI touchscreen a colori da 7 pollici

Monitoraggio della forza:

Sensore di forza 0–500 N; visualizzazione della curva di forza in tempo reale

Capovolgimento automatico:

Capovolgimento automatico di 90° per test di immersione della soluzione (tempo di mantenimento da 0

Imballaggi particolari:

compensato

Capacità di alimentazione:

10 set al mese

Evidenziare:

IEC 62196-1 macchina di prova dei connettori EV

Testatore di resistenza del connettore EV con servo drive

Attrezzatura per test di veicoli elettrici con garanzia

Descrizione del prodotto

IEC 62196-1 EV connettore macchina di prova di resistenza meccanica con servo drive

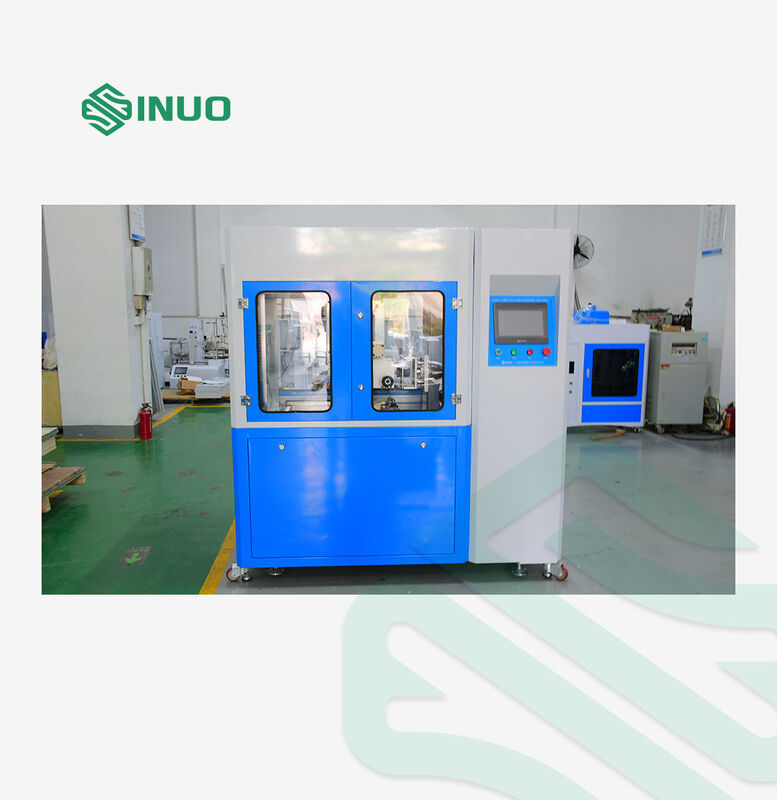

Visualizzazione del prodotto

Questa macchina di prova è stata appositamente progettata per eseguire prova di capacità di rottura e prova di funzionamento normale per le interfacce di ricarica dei veicoli elettrici, le prese industriali, le prese e gli accoppiatori.sollecitazioni elettriche e termiche durante il normale funzionamento senza usura eccessivaL'apparecchiatura utilizza un meccanismo di azionamento servomotore per realizzare ripetute azioni di inserimento e di scarico;supporta un carico esterno per la prova della capacità di rotturaTutti i parametri di prova, compresi il tempo di accensione/spena, la velocità di prova, il tratto e l'angolo, possono essere preimpostati tramite il pannello touchscreen.

Norme di conformità

IEC 62196-1:2022 clausola 22, clausola 23.2Articolo 23.3, figura 15, tabella 8, tabella 9
IEC 62196-3:2022 Articolo 22, Articolo 23
IEC 60309-1:2012 Articolo 20, Articolo 21

Parametri tecnici

Articolo	Specificità
Prodotti di prova	Prova di capacità di rottura; prova di funzionamento normale
Campioni di prova	Pistole di ricarica AC/DC, connettori per veicoli, prese, prese, accoppiatori
Stazione di prova	Stazione singola
Sistema di controllo	Mitsubishi PLC + HMI touchscreen a colori da 7 pollici
Modalità di funzionamento	Controllo manuale / programmabile
Modalità di guida	Servomotore per il collegamento/rivolgimento; cilindro ausiliario per l'interlock
Fabbricazione	Serratura meccanica; regolabile su 3 assi X/Y/Z; universale per le norme GB/US/EUR
Flip automatico	Flip automatico a 90°; tempo di tenuta del flip: 0 ¢ 600 s
Cicli di prova	0999999 volte (pre-impostabile, arresto automatico)
Tempo di conduzione della capacità di rottura	1 ¢ 999,9s (pre-impostabile)
Tasso di inserimento/retiro	0 ′ 10 volte/min (preimpostabile)
Colpo di prova	0 ̊ 150 mm (pre-impostabile)
Velocità di prova	0 ̊1100 mm/s (pre-impostabile sul touchscreen)
Monitoraggio delle forze	Sensore di forza 0 ′ 500N; curva in tempo reale; visualizzazione della forza massima di inserimento/estrazione
Simulazione di blocco	Funzione di prenotazione meccanica di blocco automatica
Serbatoio di soluzione	1 set (per la norma IEC 62196-1:2022 clausola 23).3.2 prova)
Impostazione di immersione della soluzione	Tempo di immersione, tempo di immersione, tempo di asciugatura, cicli di inserimento tutti programmabili
Modalità di carico	carico esterno (compatibile con SN2217-480V250A)
Funzione di allarme	Alarme di interruzione del circuito e registrazione del conteggio di prove sotto carico
Protezione della sicurezza	Protezione da terra, protezione da cortocircuito, protezione da sovraccarico

Struttura e caratteristiche
Struttura integrata a telaio rigido

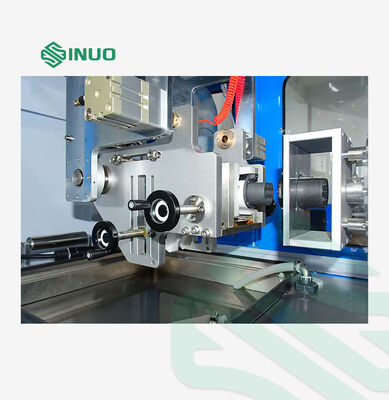

Servo motore con vite a sfera di precisione e cintura di sincronizzazione

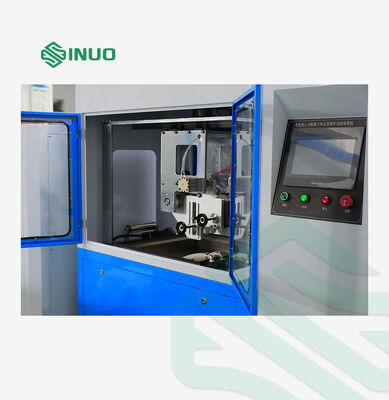

Mitsubishi PLC + HMI touchscreen a colori da 7 pollici
Fabbricazione a tre assi regolabile per una ampia compatibilità

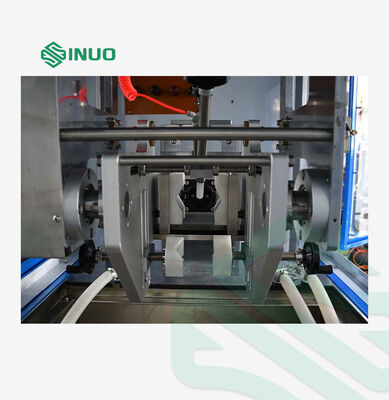

Meccanismo automatico di ribaltamento a 90° per la prova di immersione della soluzione
Monitoraggio della forza in tempo reale e visualizzazione della curva
Simulazione del dispositivo di bloccaggio automatico
Cicli di prova programmabili e funzione di arresto automatico
Ambiente operativo
Fonte di alimentazione: AC220V±10% / 50 ¢ 60Hz, 2 kW
Temperatura di funzionamento: 0°40°C
Umidità: 30%~90%RH
Dimensioni: circa W1000×D750×H1200mm
Peso: circa 150 kg

Dettaglio del prodotto
