Sistema di prova di vibrazione sinusale e casuale con forza di 700 kgf e tabella di 600 mm

Quali sfide applicative incontrano comunemente i clienti durante i test sulle vibrazioni?

La sfida principale dei test sulle vibrazioni è come simulare realisticamente gli ambienti complessi che i prodotti possono incontrare durante il trasporto, il volo o il funzionamento effettivo, come le condizioni di scansione sinusoidale, vibrazioni casuali e urti, garantendo al contempo la conformità agli standard internazionali tra cui GB, GJB, MIL, IEC e altri.

Allo stesso tempo, molti clienti non sono sicuri su come selezionare l’attrezzatura adatta in base alle loro specifiche condizioni di test, come la gamma di frequenza, il livello di accelerazione e i requisiti di carico utile.

Questa soluzione si basa sulla combinazione principale dell'agitatore vibrante elettrodinamico A07S23, dell'amplificatore di potenza a commutazione digitale LA07K e del controller VCSusb-2, insieme alla tavola di espansione verticale VT60 e alla tavola scorrevole orizzontale HG60. È in grado di soddisfare completamente i requisiti richiesti per i test di scansione sinusoidale da 1–4500 Hz, vibrazioni casuali e urti, fornendo allo stesso tempo una forza sinusoidale di 700 kgf e una tavola da 600 × 600 mm.

Tutti i progetti sono conformi ai principali standard internazionali come GB, MIL e IEC e sono dotati di raffreddamento efficiente, molteplici funzioni di protezione di sicurezza e funzionalità di generazione automatizzata di report.

Qual è la struttura chiave del sistema di vibrazione?

La chiave sta nella progettazione strutturale dell'agitatore elettromagnetico e dei suoi componenti mobili.

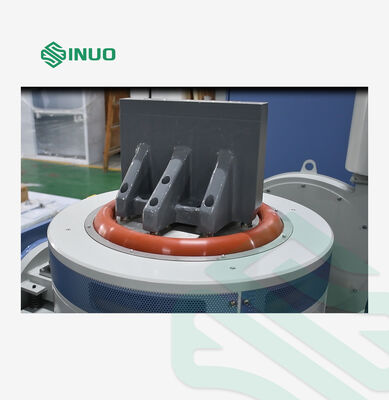

L'agitatore elettrodinamico A07S23 che forniamo presenta le seguenti specifiche principali:

• Valutazioni della forza
  • Forza sinusoidale: 700 kgf
  • Forza casuale: 600 kgf
  • Forza d'urto: 1200 kgf

• Grande capacità di spostamento
  • Cilindrata massima: 51 mm pp
  • Adatto per test di grande ampiezza

• Risposta ad alta frequenza
  • Gamma di frequenza: 1–4500 Hz

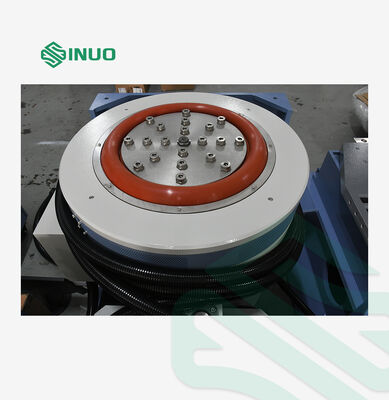

• Design a bobina mobile
  • Diametro: 230 mm
  • Peso: solo 7 kg
  • La struttura leggera garantisce eccellenti prestazioni ad alta frequenza
  • Prodotto mediante fusione e lavorazione manuale di precisione
  • Dotato di sistema di supporto del carico fotoelettrico e guida assiale a doppio cuscinetto
  • Riduce efficacemente le vibrazioni trasversali e migliora la durata

• Momento eccentrico ammissibile
  • 300 Nm
  • Adatto per installazione con carico eccentrico

• Perdita magnetica
  • <10 Gauss
  • Elevata sicurezza operativa

Oltre allo shaker stesso, quali sistemi di supporto sono necessari per una soluzione di test completa?

Un sistema completo di test delle vibrazioni richiede almeno i seguenti componenti:

1. Amplificatore di potenza a commutazione digitale LA07K

• Potenza in uscita: 7 KVA
• Efficienza: ≥90%
• Basato sulla tecnologia IGBT
• Conforme CE
• Rapporto segnale-rumore: ≥65 dB
• Livello di rumore: ≤70 dB

2. Ventola di raffreddamento B402S (con silenziatore)

• Potenza: 4KW
• Flusso d'aria: 40,8 m³/min

Il corpo dell'agitatore adotta:

• Canali del flusso d'aria a nido d'ape
• Condotti del flusso d'aria divisi a doppio strato

Ciò migliora significativamente l'efficienza del raffreddamento.

3. Due piattaforme di espansione fornite

Tavolo ad espansione verticale VT60

• Dimensioni: 600×600 mm
• Materiale: lega di magnesio-alluminio
• Superficie anodizzata dura
• Dotato di inserti filettati in acciaio inox M8
• Frequenza utilizzabile fino a 2000 Hz
• Peso: ca. 45 chilogrammi

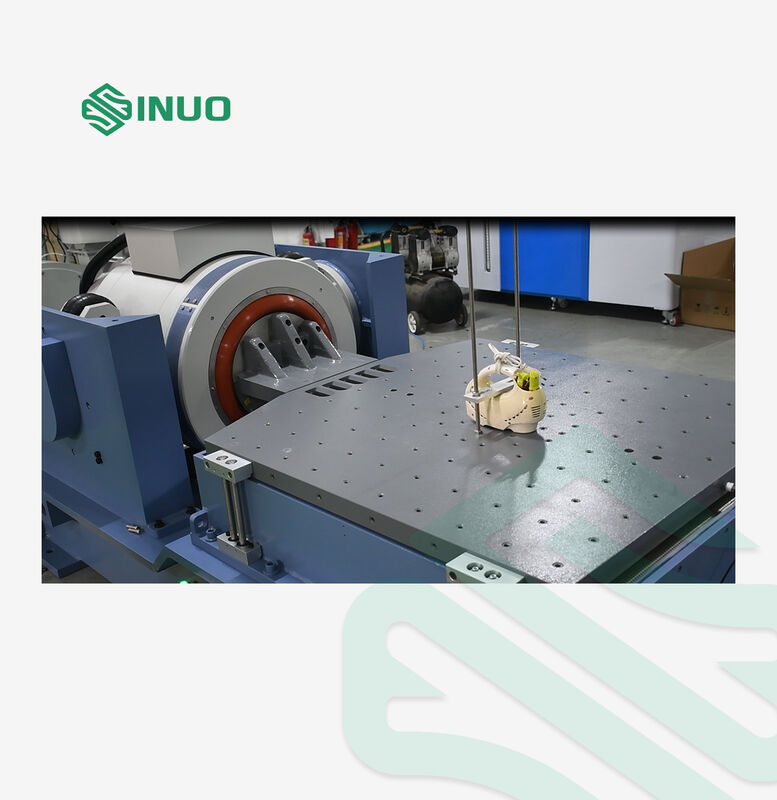

Tavolo scorrevole orizzontale HG60

• Dimensioni: 600×600 mm
• Dotato di base in granito naturale e sistema di alimentazione dell'olio indipendente
• Fornisce un'elevata resistenza al momento ribaltante
• Supporta anche il funzionamento fino a 2000 Hz

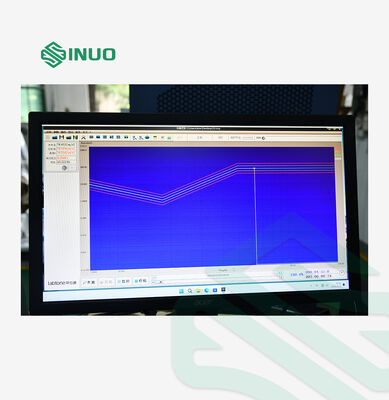

4. Controller digitale delle vibrazioni VCSusb-2 + sistema di protezione servo

Caratteristiche del controller

• 2 canali di ingresso/1 uscita
• DSP a virgola mobile a 32 bit
• ADC/DAC a 24 bit
• Gamma dinamica >90 dB
• Supporta:
  • Test del seno
  • Vibrazione casuale
  • Test d'urto classico
• Generazione con un clic di report Word/PDF in cinese e inglese

Funzioni di protezione del servo

Monitoraggio in tempo reale di:

• Temperatura
• Pressione dell'aria
• Sovraspostamento
• Sovratensione
• Sovracorrente
• Perdita di fase

Garantire la sicurezza sia delle apparecchiature che dei campioni di prova.

Sistema di centraggio automatico fotoelettrico

Regola automaticamente la posizione della bobina mobile per mantenere l'equilibrio durante il carico e lo scarico.

Quale livello di prestazioni effettive può raggiungere questo sistema?
