Tester di rilevamento delle perdite ad alta tensione.

Tester per il monitoraggio delle perdite ad alta tensione | Apparecchiatura per test di erosione per il tracciamento dell'isolamento IEC 60587

Panoramica del prodotto

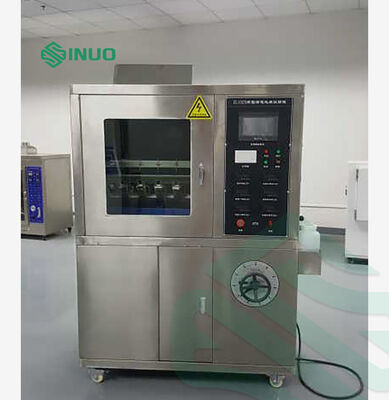

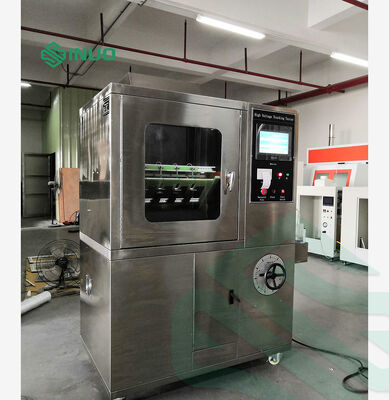

Il tester di tracciamento ad alta tensione SN774B è completamente progettato in stretta conformità con GB/T 6553-2024 e IEC 60587:2022, gli standard riconosciuti a livello mondiale per la valutazione della resistenza al tracciamento e all'erosione dei materiali isolanti elettrici in ambienti di lavoro umidi e inquinati.

Progettata per test a tensione costante (metodo 1 specificato nella clausola 6.4 di entrambi gli standard), questa apparecchiatura simula condizioni di servizio difficili nel mondo reale: alta tensione a frequenza industriale più gocciolamento di elettrolita contaminante su provini inclinati a 45°. Testa quantitativamente le prestazioni di tracciamento e di erosione di plastica termoindurente/termoplastica, isolamento di cavi per veicoli elettrici, isolanti elettrici e accessori di cablaggio e valuta la capacità anti-tracciamento dei materiali per la ricerca e sviluppo di nuovi materiali, il controllo qualità in entrata e l'ispezione di certificazione di terze parti.

Parametri tecnici

Diagramma schematico elettrico

Industrie applicative

• Produttori di componenti per veicoli elettrici New Energy

• Fabbriche di isolanti elettrici

• Impianti di compounding di materie plastiche

• Laboratori di elettrodomestici

• Istituti di test e certificazione di terze parti

• Fornitori di componenti elettrici

Principali vantaggi del prodotto

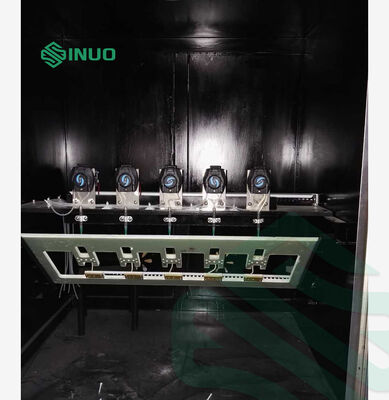

1. Test automatico sequenziale a 5 stazioni: la singola fonte di alimentazione ad alta tensione commuta in sequenza tra 5 dispositivi di prova per migliorare l'efficienza dei test in batch;
2. PLC+controllo intelligente touchscreen industriale da 7 pollici: preimpostazione dei parametri dell'intero processo, temporizzazione automatica e giudizio automatico di superamento/fallimento dopo il completamento del test;
3. Sistema di gocciolamento con pompa peristaltica ad alta precisione: flusso del liquido contaminante ultrastabile con errore inferiore allo 0,2%;
4. Protezione di sicurezza multistrato: interblocco porta ad alta tensione + spegnimento automatico in caso di sovracorrente + protezione completa della messa a terra dell'attrezzatura;
5. Tracciabilità dei dati: visualizzazione di tensione/corrente/ora in tempo reale, salvataggio dei dati di test ed esportazione di report USB per l'archiviazione della certificazione.
