Apparecchio di prova di affidabilità del connettore del veicolo elettrico conforme alla norma IEC 62196-3

Apparecchio di prova di affidabilità del connettore del veicolo elettrico conforme alla norma IEC 62196-3

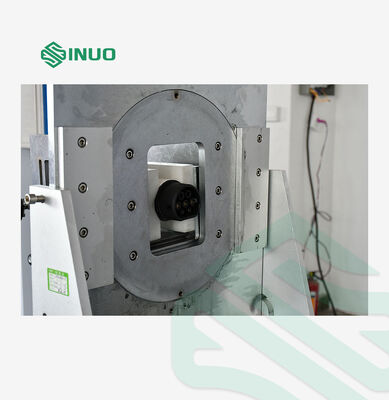

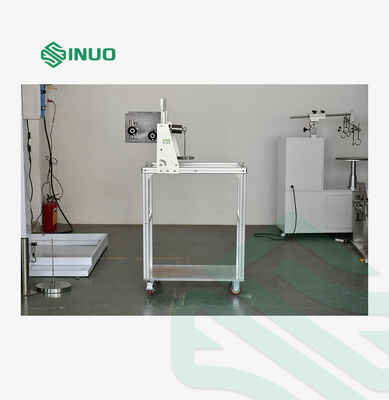

Visualizzazione del prodotto

Questo apparecchio di prova è conforme alla clausola 14 della norma IEC 62196-3:2026 e alle clausole 14.1.5 e 14.1.6 (Figure 13 e 14) della IEC 62196-1:2025Esso è progettato per verificare la forza di trazione di una spina di prova tirata fuori dalle prese e per controllare le prestazioni del meccanismo di chiusura del connettore.

Requisiti tecnici

1Forza di ritiro.

Le prese di corrente/connettori del veicolo elettrico collegati con dispositivi di bloccaggio montati sul dispositivo di prova specificato nella figura 13 della norma IEC 62196-1:2025, allineando verticalmente l'asse di separazione per l'estrazione verso il basso degli accessori di accoppiamento.
La forza di trazione della presa (compresi i pesi di prova) deve essere conforme ai valori elencati nella tabella seguente:

2. Struttura caratteristiche

• Apparecchio di prova della forza di trazione

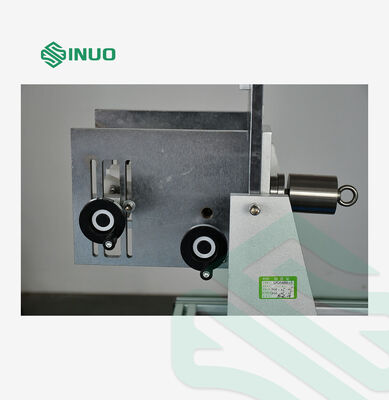

Il dispositivo di prova è costituito da un apparecchio di montaggio, da un dispositivo di fissaggio, da pesi principali, da pesi ausiliari e da un tappo di prova.

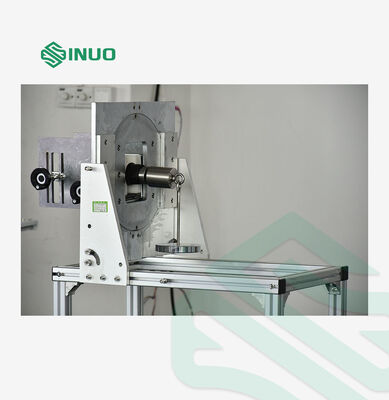

Progettazione ottimizzata: dispositivo di trazione sostituito da contrappeso; gancio di peso collegato direttamente alla spina di prova, con dispositivo dedicato di fissaggio del campione (configurazione mostrata nella figura 1).

Figura 1

• Verifica del dispositivo di chiusura:

Campi di applicazione

• produttori di componenti di ricarica per veicoli elettrici: Ricerca e sviluppo, ispezione in entrata e prova di fabbrica del prodotto finito delle prese di corrente AC/DC EV, connettori di ricarica dei veicoli.

• Laboratori di prova e certificazione di terze parti: prova preliminare prima della certificazione CB/UL/CE per verificare la forza di trazione e le prestazioni di blocco dei dispositivi di ricarica.

• fabbriche di automobili a nuova energia: Controllo della qualità delle porte di ricarica a bordo dei veicoli.
