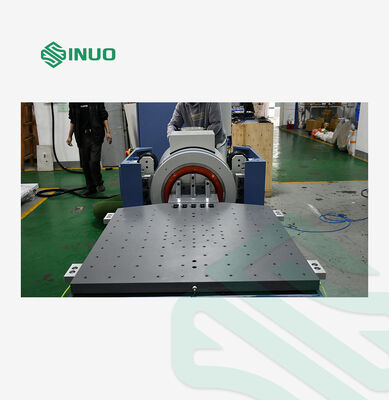

1000 Kgf Macchina di prova per vibrazioni elettromagnetiche 1-3000Hz 300kg di carico utile per la prova IEC MIL GB

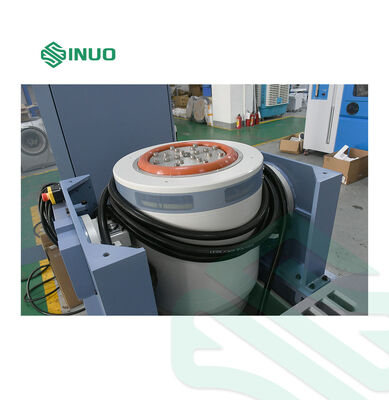

Parametri del generatore di eccitazione elettromagnetica A11S24

Forza di eccitazione sinusoidale massima

1000 kg.f picco

Forza di eccitazione casuale massima

1000 kg.f r.m.

Forza massima di eccitazione da impatto

2000kg.f picco

Intervallo di frequenza

1 ‰ 3000 Hz

Dislocamento massimo

51 mm p-p

Velocità massima

2 m/s

Accelerazione massima

100G(980 m/s²)

Frequenza di risonanza di primo ordine

3200 Hz±5%

Carico effettivo

300 kg

Frequenza di isolamento dalle vibrazioni

2.5 Hz

Diametro della bobina mobile

F240 mm

Peso della bobina mobile

10 kg

Un avvitatore sul tavolo.

16 × M10

Flusso di perdita

< 10 gauss

Momento eccentrico ammissibile

300 N·m

Dimensioni dell'apparecchiatura

845 mmx790 mmx840 mm (senza tabella di espansione)

Peso dell'apparecchiatura

Circa 1100 kg (senza tabella orizzontale)

L'amplificatore di potenza di commutazione digitale LA12K

Potenza di uscita

12 KVA

Voltaggio di uscita

100 V

corrente di uscita

100A

Efficienza dell'amplificatore

≥ 90%

Frequenza di cambio

116 kHz

Rapporto segnale/rumore (SNR)

≥ 65 dB

Livello di rumore

≤ 70 dB

Dimensione dell'amplificatore

880 mmx590 mmx1720 mm

Sistema di protezione servo

Funzione

Temperatura, pressione del vento, sovra-dislocamento, sovra-tensione, sovra-corrente, sotto-tensione di ingresso, guasto esterno, alimentazione di controllo, guasto logico, perdita di fase di ingresso

Controller di vibrazione digitale VCS-2

Configurazione hardware

2 canali di input simultanei, 1 canale di output

Sine, casuale, shock classico

Computer di controllo

Computer originale con monitor LCD da 17 pollici, tastiera e mouse ottico

Software

Con un'interfaccia di funzionamento bilingue (cinese / inglese), supporta l'analisi del dominio temporale e del dominio di frequenza, il controllo della fonte del segnale, l'analisi del sine sweep e altro ancora.Può generare automaticamente rapporti di prova WORD, e presenta funzioni per la visualizzazione del segnale/dati, la memorizzazione, la configurazione dei parametri di prova e l'analisi dei dati.

Sensore di accelerazione LTE C04A07

Intervallo di frequenza: 1-8000 Hz

Sensibilità: 30%/g

Intervallo di temperatura: -40 - 160°C

VT80 tabella di estensione verticale

Materiale

Leggia di alluminio/magnesio, anodizzata a superficie dura

Dimensioni della tabella

800 mm × 800 mm

Forno fisso

Manica a vite in acciaio inossidabile M8, resistente all'usura e resistente all'usura

Frequenza di utilizzo

Sine:1000 Hz; casuale: 1500 Hz

Peso

Circa 67,5 kg.

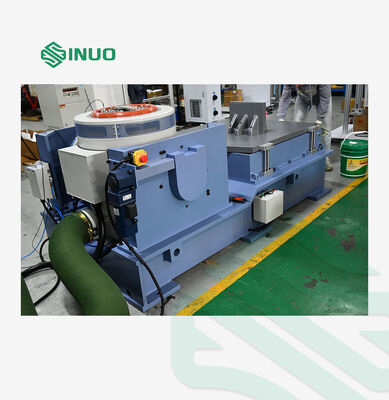

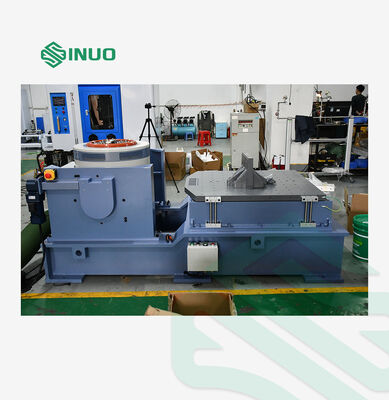

HG80 tavolo a pellicola orizzontale a olio

Materiale

Leggia di alluminio/magnesio, anodizzata a superficie dura

Dimensioni della tabella

800 mm × 800 mm

Forno fisso

Manica a vite in acciaio inossidabile M8, resistente all'usura e resistente all'usura

Frequenza di utilizzo

Sine:2000 Hz; casuale: 2000 Hz

Peso

Circa 105 kg.

B402 ventilatore di raffreddamento (compreso il silenziatore)

Potenza del ventilatore

4 kW

Flusso del ventilatore

400,8 m3/min

Pressione del ventilatore

0.049 kgf/cm2

Requisiti elettrici

Fornitore di alimentazione

AC a 3 fasi 380V/50Hz, 25 KVA

Aria compressa

0.6Mpa

Resistenza del suolo

≤ 4Ω
