IEC 60095-1 Macchina di prova della ritenzione degli elettroliti delle batterie a piombo-acido

IEC 60095-1 Macchina di prova della ritenzione degli elettroliti delle batterie a piombo-acido

Marchio:	Sinuo
Numero di modello:	SNF11
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Stazione di prova:

Stazione unica

Modalità di guida:

Servomotore + cilindro pneumatico

Dispositivo del campione:

L×P×A max ≤ 400×400×500 mm

Angolo di rotazione:

0 °, 90 °, 180 °, 270 °

Angolo di inclinazione:

45° (posizionamento meccanico)

Velocità di inclinazione:

< 1 S

Intervallo di inclinazione:

0–999,9 s (programmabile)

Tempo di tenuta dell'inclinazione:

0–999,9 s (programmabile)

Imballaggi particolari:

cassa in compensato

Capacità di alimentazione:

5 set al mese

Evidenziare:

Testatore di batterie a piombo-acido IEC 60095-1

apparecchio di prova della ritenzione degli elettroliti della batteria

Apparecchiature per la prova delle batterie dei veicoli elettrici

Descrizione del prodotto

Macchina per test di ritenzione dell'elettrolita della batteria al piombo IEC 60095-1

Panoramica del prodotto

La macchina per test di ritenzione degli elettroliti è progettata e prodotta in conformità alla norma IEC 60095-1:2018 "Batterie di avviamento al piombo-acido - Parte 1: Requisiti generali e metodi di prova", Clausola 9.9. Questa apparecchiatura verifica se si verificano perdite di elettrolito quando una batteria di avviamento al piombo viene sottoposta a inclinazione in diversi orientamenti.

Il sistema completa automaticamente un ciclo di prova completo, compreso l'inclinazione in quattro direzioni, il tempo di mantenimento e il ripristino. È adatto per test di certificazione UE, verifica di ricerca e sviluppo e applicazioni di ispezione di qualità.

Struttura e caratteristiche

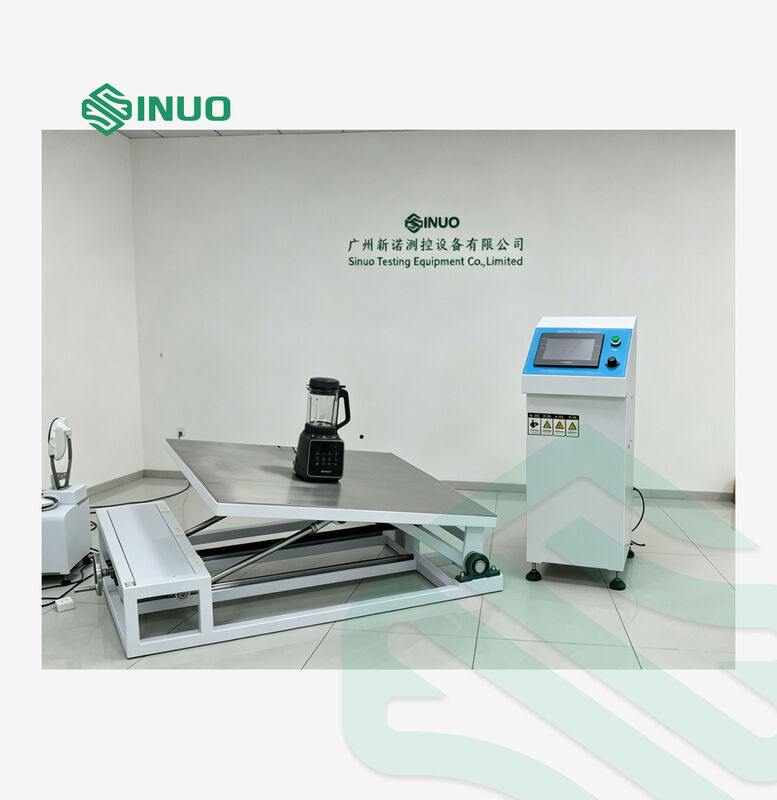

Controllo PLC con funzionamento touchscreen: è possibile impostare i parametri e il sistema funziona automaticamente con l'avvio con un solo tasto

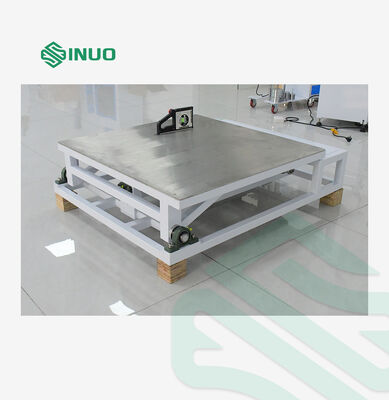

Il servomotore aziona la piattaforma rotante per ottenere un posizionamento preciso in quattro posizioni a 90°

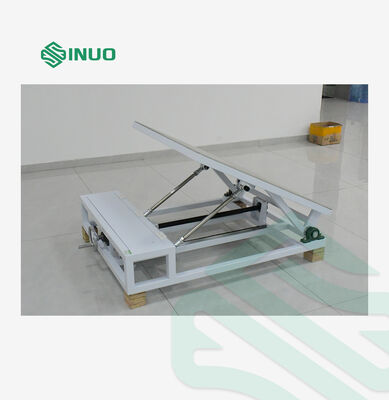

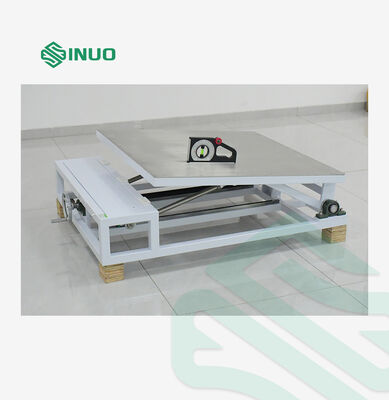

Il cilindro pneumatico aziona la piattaforma inclinabile con limite orizzontale meccanico, consentendo il passaggio rapido tra le posizioni 0° e 45°

Principio e processo del test

Il servomotore fa ruotare la piattaforma di 90° ogni volta, consentendo di testare il campione di batteria in quattro diversi orientamenti. Il cilindro pneumatico aziona rapidamente la piattaforma inclinabile per passare dalle posizioni 0° a 45°.

Parametri tecnici

Parametro	Specifica
Modello	SNF11
Stazione	Stazione unica
Sistema di controllo	Controllo integrato intelligente PLC, touchscreen HMI da 7 pollici
Modalità di guida	Servomotore + cilindro pneumatico
Dispositivo campione	Dispositivo multipunto a piastra forata, adattabile a varie dimensioni del campione, max L×P×H ≤ 400×400×500 mm
Angolo di rotazione	0°, 90°, 180°, 270°
Intervallo di inclinazione	0-999,9 s (programmabile)
Angolo di inclinazione	45° (posizionamento meccanico)
Velocità di inclinazione	< 1 secondo
Tempo di tenuta dell'inclinazione	0-999,9 s (programmabile)
Dimensioni dell'attrezzatura	Telaio: ca. 1400 × 800 × 800 mm (L×P×A) Armadio di controllo: 400 × 500 × 800 mm (L×P×A)
Peso	ca. 200 chilogrammi

Elenco delle configurazioni principali

Componente	Marca
Armadio di controllo elettrico	Sinuo
PLC	Mitsubishi
Touchscreen dell'interfaccia operatore	Weintek
Motore	Inovanza
Cilindro	Airtac/Shenzhi
Riduttore ad ingranaggi	Domestico
Componenti elettrici	FUJI, Schneider, Omron, CHINT, ecc.
Telaio della macchina	Sinuo
Dispositivo campione	Sinuo
Software	Sinuo
