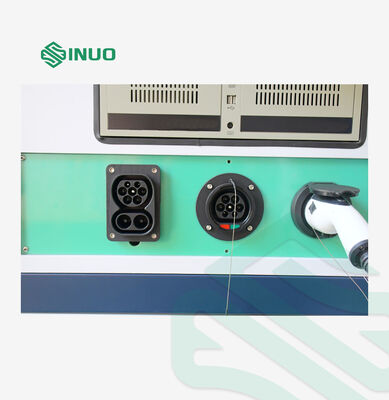

Sistema di prova di resistenza a breve termine del connettore di ricarica IEC 62196-1 e terminale di terra

Questa apparecchiatura adotta un software autoprogrammato e viene gestita tramite il controllo del computer. Tutte le procedure di test standard e la logica di valutazione dei dati sono gestite automaticamente dal sistema, garantendo un funzionamento intuitivo.
Questo dispositivo è progettato per valutare le condizioni di riscaldamento superficiale dei connettori di ricarica e degli accessori elettrici quando caricati con corrente nominale e verificare se l'aumento di temperatura degli elettrodi soddisfa le specifiche standard.

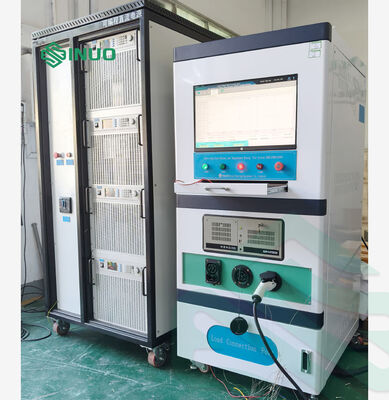

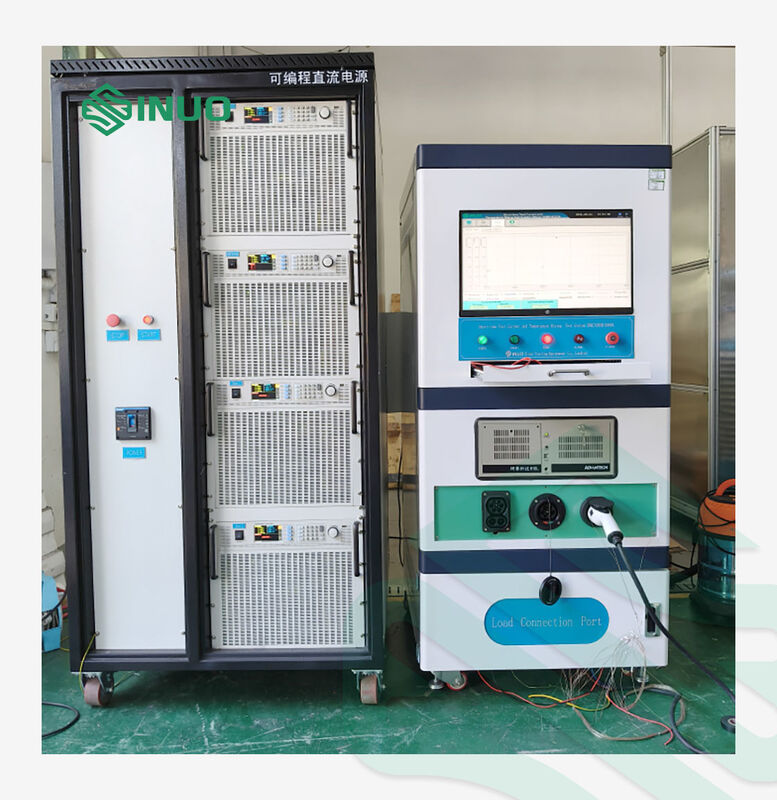

Il tester di aumento della temperatura è composto principalmente da un sistema di controllo industriale, due set di alimentatori CC (un'unità ad alta potenza e un'unità a basso consumo), uno strumento di acquisizione della temperatura multicanale e un armadio integrato.
Essendo un'apparecchiatura di test dedicata personalizzata che integra più moduli funzionali, è applicabile ai test di aumento della temperatura per tutti i tipi di prodotti che richiedono una valutazione dell'aumento termico.

1. All'interno del quadro di controllo è integrato un alimentatore CC da 0 a 100 A, mentre è dotato di un alimentatore CC esterno da 100~8000 A. L'alimentatore esterno comunica con il quadro elettrico, che può fornire una corrente di uscita continua e stabile da 0 a 8000 A. Non è richiesto alcun carico esterno, poiché questo dispositivo integra la fonte di alimentazione e il carico elettronico in un'unica unità. Sia la corrente di uscita che il tempo di controllo on-off sono completamente regolabili.


2.

   Modello da incasso 100A
   Il quadro elettrico è dotato di uno scanner di temperatura comunicabile integrato a 24 canali, compatibile con termocoppie di tipo K, E, R, B, N, T, J, S, WRE5-26 e WRE3-25. Supporta l'ingresso del segnale di corrente da 4–20 mA con una frequenza di campionamento di 1 Hz.

3.

   Il sistema di controllo adotta il computer industriale Advantech, che presenta elevata stabilità e forti prestazioni anti-interferenza. Viene fornito con varie interfacce integrate per realizzare la comunicazione con lo scanner della temperatura e l'alimentatore CC. I segnali di temperatura e i segnali elettrici sono isolati e raccolti in modo indipendente per evitare diafonia.

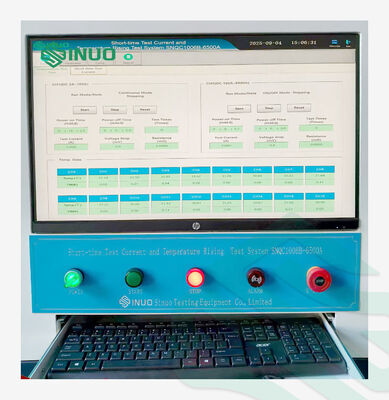

   Il quadro elettrico è dotato di un touch screen LED a colori da 21,5 pollici con oltre 16 milioni di colori, una risoluzione di almeno 1280×800 e una luminosità di almeno 500 cd/m². Lo schermo può visualizzare le curve di aumento della temperatura in tempo reale, nonché la tensione di uscita, la corrente di uscita e la potenza di uscita.

4.

   L'alimentatore CC ad alta corrente da 8000 A è dotato di cavi in ​​rame estesi lunghi 3 metri, che possono soddisfare i requisiti di trasmissione di corrente massima di 8000 A.

5.

   Sia il quadro elettrico che l'alimentatore CC ad alta corrente sono dotati di piedini orientabili per facilitarne lo spostamento e il trasporto.
   Dimensioni d'ingombro: Larghezza ≤ 1200 mm, Profondità ≤ 1400 mm, Altezza ≤ 2000 mm, Peso ＜ 1000 kg.
