IEC 62196-1 Apparecchiatura di prova di tracciamento delle perdite per il connettore di ricarica e il materiale isolante dei veicoli elettrici

È principalmente applicato per testare dispositivi di connessione di ricarica conduttiva per veicoli elettrici (pistole di ricarica, prese di ricarica, parti in plastica isolante del caricatore di bordo, moduli di ricarica), componenti elettrici di bordo per autoveicoli, connettori elettrici a bassa tensione, materiali isolanti solidi per veicoli a nuova energia e tecnopolimeri.

È progettato per misurare le prestazioni dell'indice di tracciamento comparativo (CTI) dei materiali isolanti solidi quando le loro superfici sono esposte ad acqua contaminata sotto campo elettrico con una tensione di prova massima di 600V.

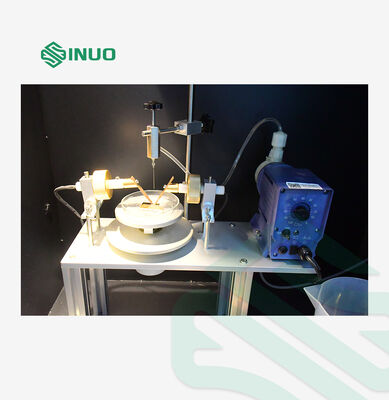

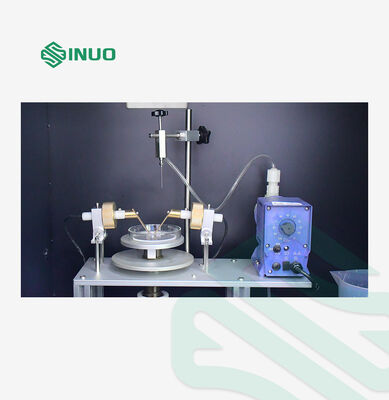

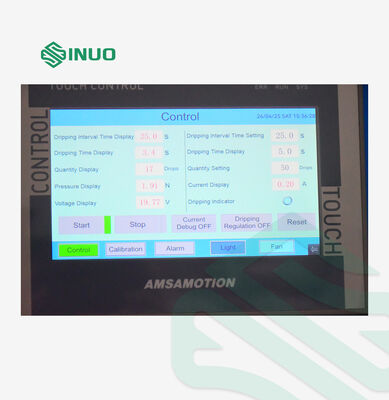

La prova dell'indice di tracciamento comparativo (CTI) viene eseguita sulla superficie dei materiali isolanti solidi. Una tensione definita viene applicata tra elettrodi di platino di dimensioni standard (2 mm × 5 mm). Un volume specificato di liquido conduttivo (soluzione di NH₄Cl allo 0,1%) viene gocciolato da un'altezza fissa di 35 mm a intervalli di 30 secondi.

Questo test valuta la resistenza al tracciamento delle superfici dei materiali isolanti solidi sotto l'effetto combinato del campo elettrico e del mezzo umido/contaminato, e misura l'indice di tracciamento comparativo (CTI) e l'indice di tracciamento di prova (PTI) del materiale.

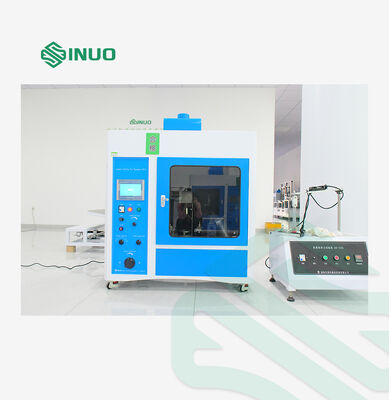

Struttura a armadio con camera di ventilazione integrata.

Alimentazione: monofase AC 220V±10%, 50/60Hz

Temperatura ambiente: 10°C ~ 35°C

Umidità relativa: 30% ~ 60%
