| Marchio: | Sinuo |
| Numero di modello: | SN2601 |
| MOQ: | 1 |
| prezzo: | Customized |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 10 set al mese |

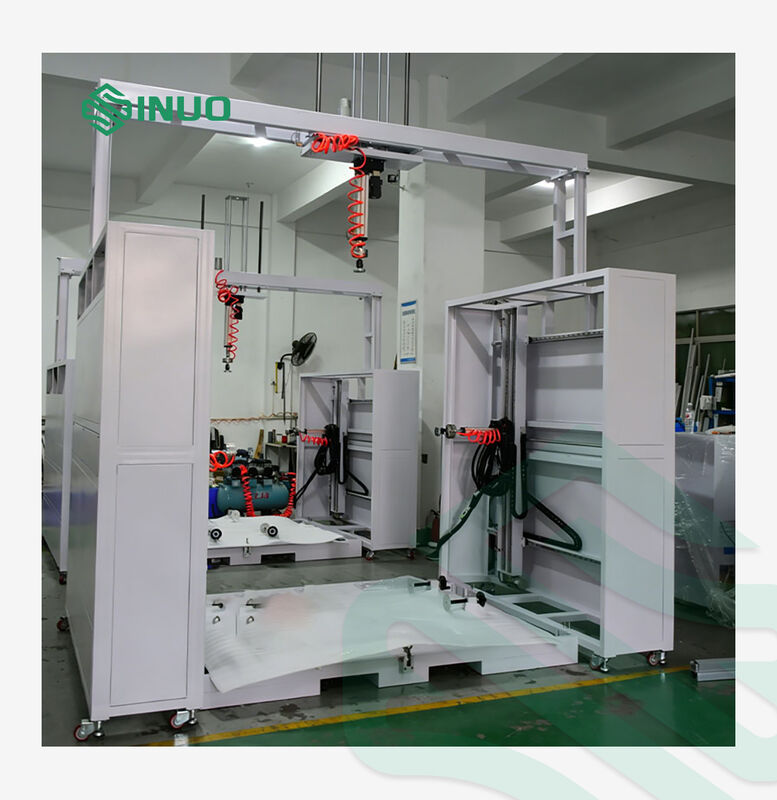

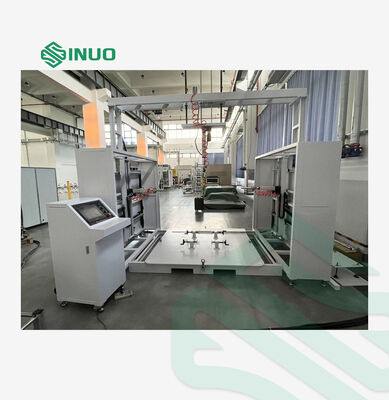

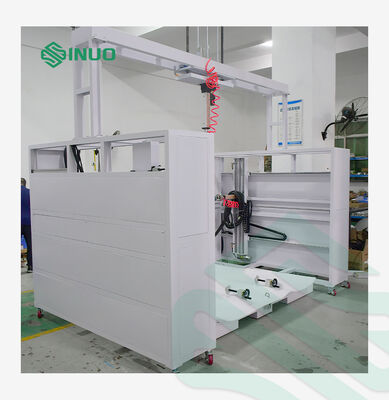

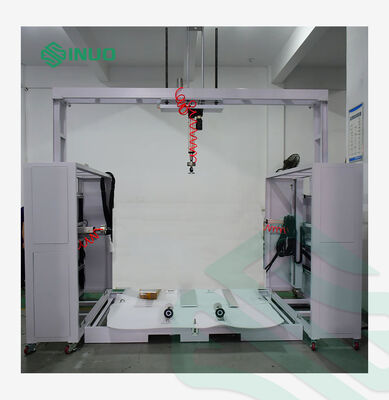

Questo banco di prova di carico statico è utilizzato principalmente per prove di carico meccanico e relative prove di ricerca di scatole di misurazione a bassa tensione, sottostazioni prefabbricate e involucri di apparecchiature elettriche.Può confortevolmente condurre prove di proprietà meccaniche su vari tipi di scatole di misurazione, comprese le scatole di misurazione metalliche, le scatole di misurazione non metalliche e le scatole di distribuzione via cavo.
Adotta il controllo centrale PLC intelligente integrato con touch screen per la visualizzazione e il funzionamento.e l'intero processo di prova viene eseguito automaticamente. La pressione può essere applicata automaticamente dal lato e dall'alto. Compatibile con campioni di varie dimensioni, è un'attrezzatura affidabile preferita per le istituzioni e i laboratori di prova.
Questo banco di prova a carico statico è progettato e fabbricato in conformità ai seguenti standard internazionali e industriali:
Il banco di prova ha una struttura semicercata, costituita da una sezione di carico orizzontale e da una sezione di carico verticale.Ogni attuatore di carico può muoversi liberamente all'interno del piano con 3 gradi di libertàI tre attuatori realizzano congiuntamente un caricamento mobile con 8 gradi di libertà.
L'altezza della barra trasversale può essere regolata in fasi tramite fori di montaggio.e piccoli esemplari possono essere ruotati con fissazione ferma e affidabile.
I blocchi di fissaggio personalizzati sono configurati per diversi prodotti per facilitare la fissazione.
Il diagramma della struttura dell'apparecchiatura è illustrato di seguito:
| Fornitore di energia | AC 220V / 50Hz |
| Controllo e funzionamento | Controllo PLC intelligente, controllato tramite touch screen a colori |
| Sistema di guida | Forza applicata da servomotore + cilindro elettrico; regolazione della posizione azionata da motore |
| Sistema di trasmissione | Vitruccio a sfera di precisione + rotaia lineare |
| Struttura del telaio dell'apparecchiatura | Piattaforma + struttura semicercata: manipolatori orizzontali sinistra e destra sono montati sul telaio semicercato; manipolatore verticale è installato sulla barra trasversale |
| Intervallo di dimensioni ammissibili del campione |
Casella monofase da 15 metri: H1100*W1445*D1700mm Concentratore monofase a 1 unità: H520*W210*D140mm
|
| Prodotti di prova |
|
| Principali parametri di prestazione per i punti di prova 1, 2, 3 e 4 | |
| Meccanismo di carico | 2 canali orizzontali, 1 canali verticali |
| Distanza mobile |
3 assi con 8 gradi di libertà Manipolatore orizzontale sinistro: si muove verso l'alto, verso il basso, avanti e indietro, applica la forza attraverso il movimento sinistra-destra Manipolatore orizzontale destro: si muove verso l'alto, verso il basso, avanti e indietro, applica la forza attraverso il movimento sinistra-destra Manipolatore verticale: si muove su e giù per applicare la forza |
| Corso orizzontale del cilindro elettrico | 400 mm |
| Modalità di caricamento | Azionamento elettrico |
| Intervallo di applicazione della forza | Verticale: 0°10 kN; orizzontale: 0°2 kN |
| Risoluzione della forza | 0.1 N |
| Velocità di applicazione della forza | 00,50 mm/s |
| Risoluzione sullo spostamento | 00,01 mm |
| Indicatore del valore di forza | Visualizzazione in tempo reale su schermo touch con interfaccia curva forza-tempo per il monitoraggio in tempo reale |
| Indentore di prova | 3 pezzi di tenuta di prova da 10 mm |
| Prova di resistenza al carico statico (IEC 61439-5, punto 10).2.101.2) |
(Diagramma schematico della piastra di pressione) |
| Parametri principali della prova di resistenza alla torsione (IEC 61439-5, punto 8).2.101.1.3 e clausola 10.2.101.4) |
(Diagramma schematico del tubo quadrato) 3Applicare una forza di 2 × 1000 N tramite i manipolatori orizzontali sinistro e destro, con una durata di tenuta della forza di 30 secondi. |
| Principali parametri della prova di resistenza meccanica delle porte (CEI 61439-5, punto 10).2.101.6; Q/GDW11008-2013, clausola 7.2.2.1.2; IEC 61439-5, clausola 8.2.101.3) |
1Applicare una forza di 50 N (450 N) o un altro carico specificato sul bordo superiore della porta in una posizione a 300 mm dalla cerniera, tenere la forza per 3 secondi o per l'altra durata richiesta. 2Dimensioni dell'apparecchio di sollevamento: lunghezza 1100 mm, altezza 120 mm, larghezza 120 mm. 3. installare il campione di prova con montato il backboard.
(Diagramma schematico del backboard) |
| Parametri principali della prova di resistenza alle forze assiali per inserti metallici (IEC 61439-5, punto 10).2.101.7) |
(Tabella 102)
(Anello di sollevamento universale + gancio di peso) |
| Prova di rigidità per armadi e scaffalature (IEC 60297-1, punto 5).2.2"Q/GDW11008-2013 Clausola 7.2.2.1.1; IEC 61439-5, clausola 8.2.101.1.1 Articolo b) |
(Diagramma schematico della piastra di pressione) |
| Prova di carico statico per le staffe delle scatole del contatore |
Norma corrispondente: IEC 61439-5 (Resistenza meccanica degli involucri per gruppi di interruttori e di dispositivi di controllo a bassa tensione) 1. dotato di 15 pezzi di peso di 40 N, con ganci di filo di acciaio morbido |
| Norme di conformità |
|
| Fabbricazione di chiusura del campione |
Adotta una grande piastra base con posizioni di montaggio a vite a più fori per adattarsi a più tipi di campioni di prova.Rotatabile da 4° a 90° con posizionamento meccanico.
(Diagramma schematico di montaggio della piastra base) |
| Dimensioni complessive dell'attrezzatura |
Lunghezza dell'attrezzatura: 3,3 m, larghezza: 2,15 m, altezza: 3,1 m
|
Il sistema adotta una filosofia di progettazione modulare e viene fabbricato nel rispetto rigoroso dei requisiti standard.Per garantire prestazioni ottimizzate e un supporto tecnico affidabile, vengono utilizzati, ove possibile, progetti e componenti standardizzatiControllato da Mitsubishi PLC, l'intero sistema è dotato di un'elevata affidabilità e di un funzionamento intelligente.facilitare la manutenzione e la manutenzione quotidianaLa progettazione e la fabbricazione dell'apparecchiatura soddisfano le specifiche tecniche generali del cliente.
Piattaforma per il cuscinetto del campione:
La piattaforma portante è integralmente costruita con cornici di acciaio di supporto rinforzate e piastre di acciaio spesse.Il meccanismo di chiusura del campione e gli assemblaggi mobili per i manipolatori sinistro e destro sono montati sulla piattaforma.
Meccanismo di applicazione della forza:
Il sistema di applicazione della forza è costituito da tre serie di manipolatori: manipolatore orizzontale sinistro, manipolatore orizzontale destro e manipolatore verticale.Ogni set è composto da un servomotore abbinato a un cilindro elettrico di precisioneLa testa di pressatura è dotata di un giunto universale galleggiante ad angolo.che consente l'autocentratura automatica per garantire il pieno contatto e un carico di forza stabile.
Meccanismo di trasmissione:
Questa sezione è costituita da meccanismi di movimento abbinati all'assemblaggio di applicazione della forza per la pressatura dei campioni di prova.
Sistema di controllo:
Questa unità è composta principalmente da processore PLC, circuiti di controllo e componenti di controllo di base.Tutti i componenti elettrici di controllo del sistema sono installati centralmente all'interno di un unico armadio dotato di dispositivi di scarico di ventilazione.
Questa unità adotta Mitsubishi PLC per il controllo intelligente.
Equipaggiato con un software di prova sviluppato in proprio; il funzionamento può essere realizzato tramite impostazioni di parametri semplici.
