IEC 62133 Camera di prova per la prova di sicurezza del litio per la frantumazione delle batterie e per la penetrazione dei chiodi

Con il rapido sviluppo dei veicoli elettrici, dei sistemi di accumulo di energia e delle applicazioni delle batterie agli ioni di litio, garantire la sicurezza delle batterie è diventata una sfida critica per i produttori di tutto il mondo.

I test di schiacciamento e penetrazione con chiodo della batteria simulano condizioni estreme di abuso meccanico per valutare la resistenza della batteria alla deformazione, ai cortocircuiti interni e ai rischi di fuga termica.

Questo test aiuta i produttori e i laboratori di batterie a:

• Validare le prestazioni di sicurezza della batteria prima della produzione di massa
• Ottimizzare il design strutturale delle celle e dei pacchi batteria
• Ridurre i rischi causati da danni meccanici
• Raggiungere la conformità con gli standard internazionali di sicurezza delle batterie
• Migliorare l'affidabilità dei sistemi EV e di accumulo di energia

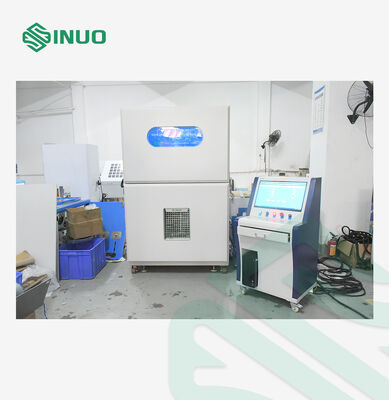

La camera di prova per schiacciamento e penetrazione con chiodo della batteria è progettata per valutare le prestazioni di sicurezza delle batterie agli ioni di litio, delle celle della batteria e dei moduli batteria EV in condizioni estreme di abuso meccanico.

Durante il trasporto, la ricarica, gli incidenti o gli eventi di fuga termica, le batterie al litio possono subire impatti esterni, deformazioni da compressione o rischi di cortocircuito interno. I test di schiacciamento e penetrazione con chiodo simulano queste condizioni pericolose per verificare la sicurezza strutturale della batteria, la risposta della tensione, la resistenza alla deformazione e il comportamento termico.

Questo sistema di test è ampiamente utilizzato da produttori di batterie al litio, fornitori di batterie EV, laboratori automobilistici e organizzazioni di certificazione di terze parti per la valutazione della sicurezza delle batterie e i test di conformità.

L'attrezzatura è conforme agli standard internazionali di test delle batterie tra cui SAE J2464, IEC 62133 e ISO 12405-4:2018, fornendo dati di test affidabili per la validazione della sicurezza delle batterie.

Il campione di batteria viene compresso utilizzando una forza controllata o un valore di deformazione per simulare danni meccanici causati da collisioni di veicoli o pressione esterna.

Durante il test, il sistema monitora:

• Forza di schiacciamento
• Deformazione di spostamento
• Variazione della tensione della batteria
• Variazione della temperatura

Il test si interrompe automaticamente al raggiungimento della condizione preimpostata, come:

• Forza di compressione richiesta
• Deformazione massima
• Tensione scesa a un valore specificato

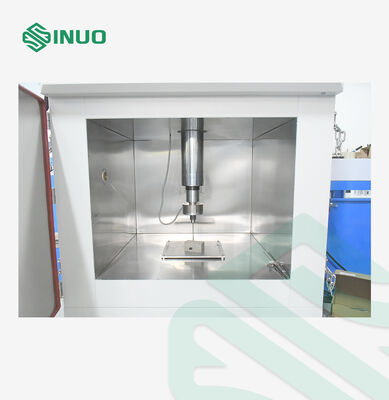

Un chiodo d'acciaio penetra nella cella della batteria a una velocità controllata per simulare condizioni di cortocircuito interno.

Il sistema registra:

• Variazione della tensione
• Aumento della temperatura
• Spostamento di penetrazione
• Dati della curva di test

Ciò aiuta a valutare la resistenza della batteria alla fuga termica e ai pericoli per la sicurezza.

Il sistema fornisce un controllo flessibile dei test con molteplici criteri di arresto automatico, garantendo una valutazione accurata e affidabile della sicurezza della batteria.

Condizioni di arresto supportate:

• Controllo della pressione
• Controllo dello spostamento (deformazione)
• Controllo del monitoraggio della tensione

È possibile combinare più condizioni in base a diversi requisiti di test della batteria. Il test si interromperà automaticamente al raggiungimento di una qualsiasi delle condizioni preimpostate, migliorando l'efficienza e la sicurezza dei test.

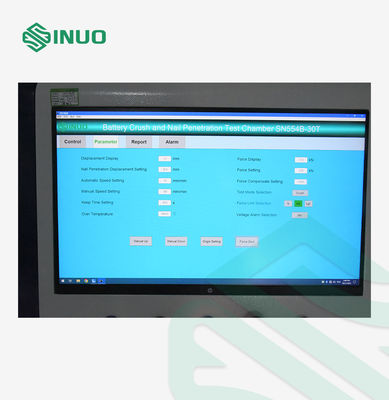

Il sistema di controllo integrato monitora e registra continuamente i parametri di test chiave durante tutto il processo.

Parametri di monitoraggio in tempo reale:

• Forza di schiacciamento
• Deformazione di spostamento
• Temperatura della batteria
• Variazione della tensione
• Velocità di test

Tutti i dati di test, le curve e i risultati possono essere salvati, confrontati ed esportati per ulteriori analisi e reportistica.

Progettata specificamente per applicazioni di test di abuso di batterie al litio, la camera integra molteplici funzionalità di protezione della sicurezza per ridurre al minimo i rischi operativi.

Le caratteristiche di sicurezza includono:

• Finestra di osservazione antideflagrante
• Struttura di scarico automatico della pressione
• Sistema di scarico fumi
• Pulsante di arresto di emergenza
• Protezione da sovraccarico elettrico

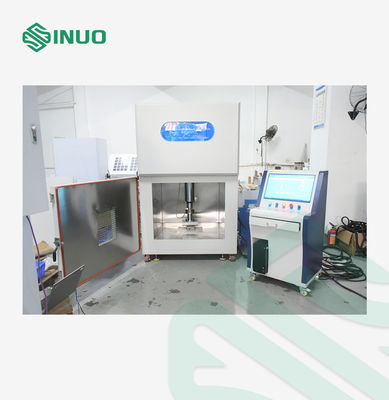

Il sistema di controllo è separato dalla camera di prova, consentendo agli operatori di eseguire test di schiacciamento e penetrazione con chiodo della batteria da una distanza di sicurezza.

Questo design di operatività remota aiuta a proteggere il personale da potenziali pericoli come:

• Rottura della batteria
• Emissione di fumo
• Eventi di fuga termica
