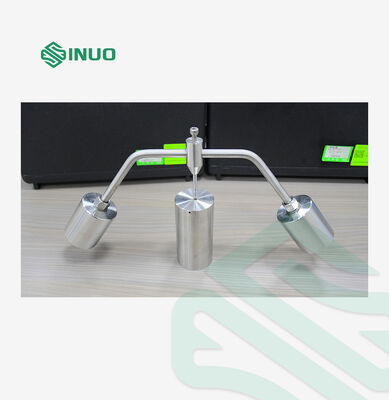

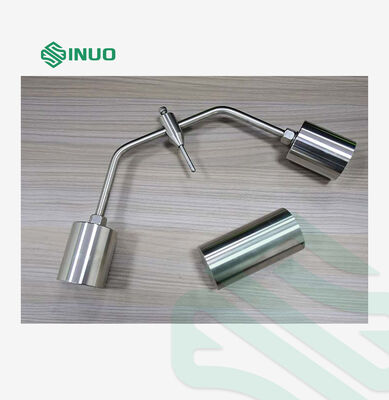

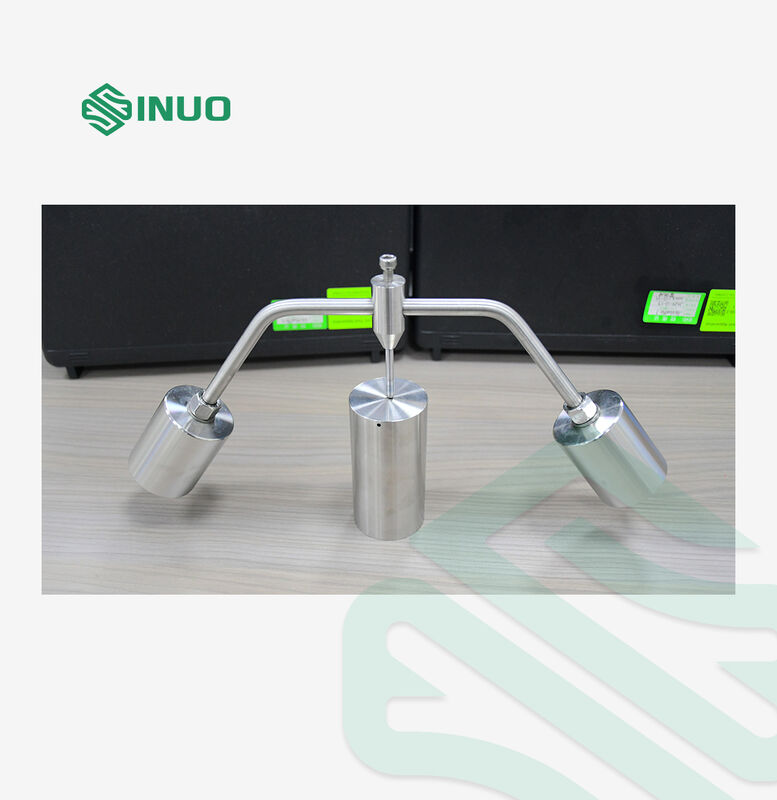

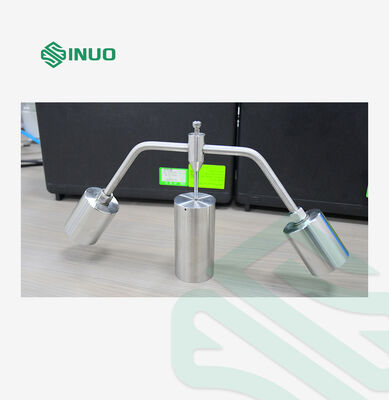

Apparecchio per prove a sfera IEC 62196 per connettori di ricarica per veicoli elettrici

Questa apparecchiatura di prova è conforme alla norma IEC 62196-1:2025, punto 29.3Si applica ai componenti isolanti dei connettori di ricarica conduttivi e delle prese di ricarica dei veicoli elettrici.L'apparecchiatura è utilizzata per effettuare prove di resistenza al calore su alloggiamenti elettrici e parti esterne realizzate con materiali isolanti di dispositivi di ricarica EV per verificare le prestazioni di resistenza al calore.. In conformità del principio di prova, i campioni sono collocati in un forno ad alta temperatura e sottoposti a prova a 40/70/125±2°C per 1 ora,quindi immersi in acqua fredda entro 10 secondi per raffreddarsi a temperatura ambienteIl diametro misurato dell'impronta formata sul campione non deve superare 2 mm.

• CE 62196-1:2025 Articolo 29.3
• IEC 60884-1:2006 prese e prese di corrente per uso domestico e simili ¢ Parte 1: Requisiti generali, punti 25.2 e 25.3
• IEC 60598-1:2014 Lampade Parte 1: Requisiti e prove generali, clausola 13.2.1
• IEC 61058-1:2008 Interruttori per apparecchi Parte 1: Requisiti generali, clausola 21.1
• IEC 60669-1:2007 Interruttori per apparecchiature elettriche fisse domestiche e simili Parte 1: Requisiti generali, clausola 21
• IEC 60320-1:2007 Accoppiatori per apparecchi domestici e simili a fini generali Part1: Requisiti generali, clausola 24.1.2
