| Marchio: | Sinuo |
| Numero di modello: | SNQC1008 |
| MOQ: | 1 |
| Prezzo: | Customized |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 10 set al mese |

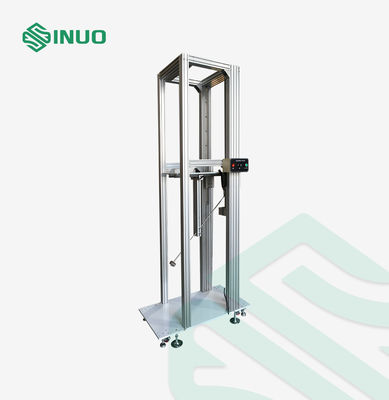

Tester di impatto a martello a pendolo ad alta energia per caricabatterie per veicoli elettrici
L'SNQC1008 High Energy Pendulum Hammer Impact Tester è progettato per la prova della resistenza meccanica e della resistenza all'impatto delle stazioni di ricarica dei veicoli elettrici, degli involucri elettrici, degli armadi di distribuzione dell'energia,scatole di misurazione, e armadi dei commutatori.
Rispetto dei requisiti di protezione da urto della norma IEC 60068-2-75, della norma IEC 62262 IK e della clausola 12 della norma IEC 61851-1.11, il tester valuta la capacità degli alloggiamenti dell'apparecchiatura di resistere agli impatti meccanici esterni mediante prove di impatto a pendolo controllato e a martello verticale.
Il SNQC1008 è ampiamente utilizzato dai produttori di caricabatterie per veicoli elettrici, dai produttori di apparecchiature elettriche, dai laboratori di prova e dai centri di ricerca e sviluppo per la verifica dell'impatto IK e la valutazione della durata dell'alloggiamento.
| Area di applicazione | Campioni di prova tipici |
|---|---|
| Prova delle apparecchiature di ricarica EV | Stazioni di ricarica AC, stazioni di ricarica DC, alloggiamenti EVSE |
| Prova di impatto sull'involucro elettrico | Altre apparecchiature per il controllo delle emissioni |
| Prova di sicurezza elettrica industriale | Apparecchiature elettroniche di potenza e contenitori elettrici per esterni |
| Test di laboratorio di certificazione | Verifica del livello di protezione IK secondo le norme CEI |
| Esemplare e limitazioni | Stazioni di ricarica per veicoli elettrici; armadi di distribuzione dell'energia; scatole di misurazione; armadi per apparecchi di commutazione |
| Principio di prova |
Prova Eha ((Prova con martello a pendolo): l'elemento d'impatto viene rilasciato liberamente da un'altezza specificata attraverso un tubo a pendolo di 1 metro e colpisce il campione nel punto più basso del percorso del pendolo.L'energia di impatto è generata dalla conversione dell'energia potenziale gravitazionale in energia cinetica, raggiungendo così lo scopo delle prove di impatto sul campione. Prova Ehc (prova con martello verticale): l'elemento d'impatto viene rilasciato liberamente da un'altezza specificata attraverso un tubo di guida e colpisce il campione nel punto più basso del percorso verticale.L'energia di impatto è generata dalla conversione dell'energia potenziale gravitazionale in energia cinetica, raggiungendo così lo scopo delle prove di impatto sul campione. |
| Struttura e caratteristiche | Struttura del carrello con supporto di montaggio verticalmente regolabile e angolo di impatto, adatta a diverse dimensioni di stazioni di ricarica dei veicoli elettrici e requisiti di altezza di impatto. |
| Ambiente operativo | Dimensioni complessive:W1300*D600*H3200mm;Peso: circa 250 kg |
| Modello | SNQC1008 | SNQC1008A | SNQC1008B | |
| Controllo e funzionamento | Operazione a pulsante | Controllo PLC, funzionamento touchscreen | Controllo PLC, funzionamento touchscreen | |
| Piattaforma campione | - No, no. | - Sì, sì. | - Sì, sì. | |
| Funzione di prevenzione degli impatti secondari | - Sì, sì. | - Sì, sì. | - Sì, sì. | |
| Intervallo dei campioni di prova |
Nota: le dimensioni massime delle stazioni di ricarica installate sulla piattaforma campionaria non devono superare W × D × H = 1 × 1 × 2,0 m. L'altezza delle stazioni di ricarica in piedi sul pavimento non deve superare 2,0 m.
|
|||
| Prodotti di prova |
|
|||
| Sistema di guida |
Sollevamento: motore + azionamento riduttore Meccanismo di rilascio: rilascio elettromagnetico |
|||
| Sistema di trasmissione | Vitruccio a sfera di precisione + rotaia lineare | |||
| Energia di impatto |
Martello a pendolo: 2 J, 5 J, 10 J, 20 J, 50 J Martello verticale: 2 J, 5 J, 10 J, 20 J, 50 J (facoltativo) |
|||
| Massa equivalente degli elementi d'impatto |
Martello a pendolo: 500 g,1.7kg,5kg,5kg,10kg±2%, ((Oppurazione della testa d'impatto angolare) Martello Verticale: 500g,10,7 kg, 5 kg, 5 kg, 10 kg ± 2% (facoltativo) Costruzioni in acciaio inossidabile |
|||
| Tubo a pendolo |
Lunghezza: 1000 mm,Diametro esterno: 15,9 mm tubo di acciaio Lunghezza: 1000 mm,Diametro esterno: 10,0 mm tubo di acciaio |
|||
| Manica di martello verticale | Manica di guida abbinata a diverse teste di martello, tubo in acciaio inossidabile | |||
| Altezza della posizione d'impatto del campione (altezza di sollevamento del pendolo) | Regolabile elettricamente su e giù,Tracco: 300 ∼ 1800 mm | |||
| Altezza di impatto del martello verticale | 500-2000 mm | |||

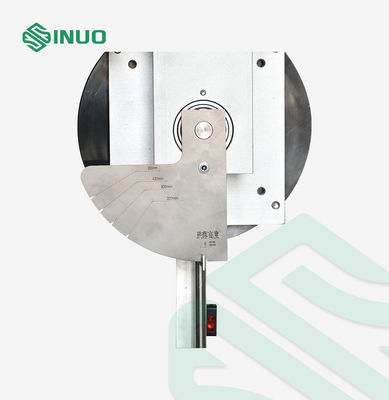

| Altezza di caduta ((Altezza di impatto del pendolo) | 0° 500 mm, con indicazione della scala corrispondente all'angolo di rotazione del pendolo; il pendolo può ruotare da 0° a 90° | |||

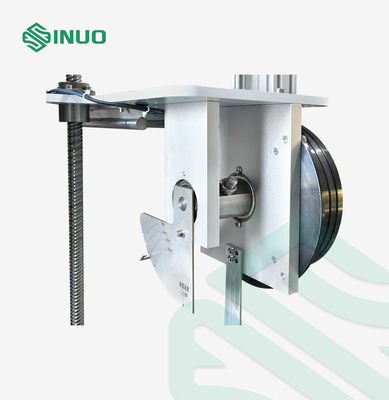

| Fissazione e rilascio dell'elemento di impatto | Meccanismo di fissaggio e rilascio elettromagnetico a pin | |||
| Piastra di base | Placca di base di acciaio portante ingrossata | |||
| Metodo di trasloco | Equipaggiati con piedi di supporto e ruote, che consentono il movimento verso la posizione di impatto richiesta. | |||
| Funzione facoltativa | Funzione di prevenzione degli impatti secondari | |||
| Appendice | Tabella di riferimento per la selezione dell'energia di impatto e degli elementi di impatto | |||
Tabelle dell'appendice:Tabella 1 Caratteristiche degli elementi di impatto
| Energia/J | ≤ 1 ± 10% | 2 ± 5% | 5 ± 5% | 10 ± 5% | 20 ± 5% | 50 ± 5% |
| Massa equivalente ± 2% kg | 0.25(0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| Materiale | Fabbricazione a partire da fibre sintetiche | Acciaio | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5 ((20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| L/mm | Determinato in base alla massa equivalente, cfr. appendice A. | |||||
Tabella 2 Altezza di caduta
| Energia/J | 0.14 | 0.2 | (0,3) | 0.35 | (0,4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| Massa equivalente/kg | 0.25 | (0,2) | 0.25 | (0,2) | 0.25 | (0,2) | (0,2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| Altezza di caduta ± 1% mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
|
Nota 1: vedere nota alla clausola 3.2.2. Nota 2:L'unità di energia Joule (J) in questa parte è derivata dall'accelerazione gravitazionale standard (g), dove il valore arrotondato di g è preso come 10 m/s2. |
|||||||||||||||
Tabella 3 Relazione tra il codice IK e la corrispondente energia d'impatto
| Codice IK | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 | IK11 |
| Energia di impatto/J | a) | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 |
| Nota:IK11 è destinato a serramenti o reti di protezione speciali utilizzati in ambienti esterni estremamente difficili.IK11 non sostituisce la prova con sacchetto di sabbia. | ||||||||||||
| a Secondo la presente norma, non è prevista alcuna protezione. | ||||||||||||
