IEC 63370 punto 19.10 Sistema di prova della pressione della cassa della batteria

IEC 63370 clausola 19.10Sistema di prova di pressione per involucri di batterie

Il sistema di prova di pressione per involucri di batterie è progettato per valutare la resistenza meccanica e la resistenza alla pressione degli involucri di batterie utilizzati in apparecchi alimentati a batteria con batterie a chimica agli ioni di metallo.

Secondo la clausola 19.10 della norma IEC 63370, questa apparecchiatura simula condizioni anomale di sfiato della batteria applicando una pressione interna controllata per verificare se l'involucro della batteria può resistere alla pressione generata durante una condizione di guasto.

Questa apparecchiatura di prova di sicurezza per batterie da laboratorio è adatta per produttori, laboratori di certificazione e istituti di ricerca che conducono prove di pressione sugli involucri delle batterie, valutazioni di sicurezza delle batterie al litio e verifiche di conformità IEC.

• Progettato secondo i requisiti di sicurezza delle batterie della clausola 19.10 della norma IEC 63370
• Adatto per assemblaggi completi di batterie a chimica agli ioni di metallo
• Sistema di pressurizzazione manuale con monitoraggio preciso della pressione
• Volume di iniezione di gas regolabile per diversi requisiti di prova
• Verifica della pressione tramite manometro meccanico ad alta precisione
• Struttura compatta da banco adatta per ambienti di laboratorio
• Soluzione affidabile per i test di sicurezza degli apparecchi alimentati a batteria

Il campione viene pressurizzato utilizzando una pompa manuale fino a quando la pressione iniziale raggiunge 2070 kPa ±10%. La pressione viene monitorata tramite il manometro integrato, mentre il meccanismo di corsa del pistone controlla il processo di regolazione della pressione.

Dopo aver raggiunto la pressione iniziale specificata, viene iniettato il volume d'aria richiesto attraverso un orifizio di Φ2.85 ±0.05 mm secondo il requisito della norma. Viene quindi monitorato il processo di riduzione della pressione e la pressione interna deve diminuire al di sotto di 70 kPa entro 30 secondi.

Per la versione manuale, il volume d'aria iniettato è controllato dall'operatore in base al requisito di prova.

Ambito di applicazione del campione di prova, applicazione, principio, struttura e ambiente operativo
Campione di prova e limitazioni	Batterie complete utilizzando chimica agli ioni di metallo.
Scopo della prova	Utilizzato per misurare la resistenza alla pressione dell'involucro di apparecchi alimentati a batteria dotati di batterie complete utilizzando chimica agli ioni di metallo. La prova verifica se l'involucro può resistere alla pressione generata dallo sfiato della batteria durante una condizione di guasto e valuta la resistenza dell'involucro.

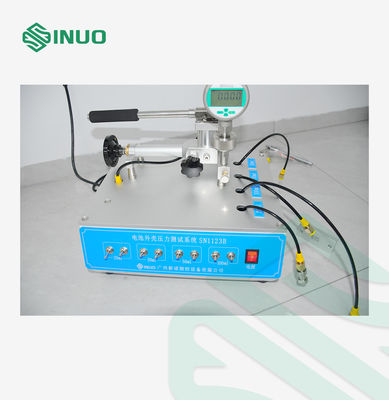

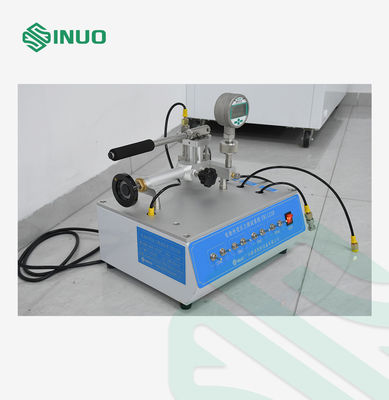

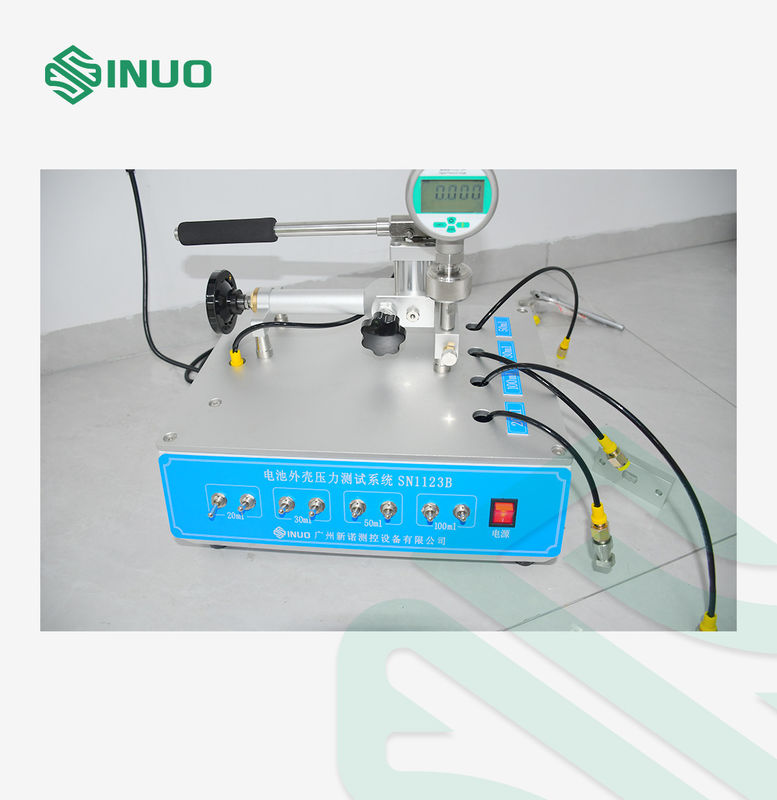

Struttura dell'apparecchiatura	L'apparecchiatura adotta una struttura a scatola con controllo manuale e display a manometro. Il volume di gas può essere regolato in base ai requisiti di prova. Presenta un funzionamento semplice e un aspetto compatto, incorporando i vantaggi di prodotti simili a livello mondiale. Dimensioni: circa 800 * 500 * 600 mm (L * A * P) Peso: circa 80 kg
Ambiente operativo	Alimentazione: AC 220V ±10%/50–60 Hz; Ambiente operativo: temperatura operativa 0–40 °C, umidità 30%–90%;
Specifiche di prestazione
Modello	SN1123B
Stazione	Stazione singola
Metodo di controllo elettrico	Controllo manuale, funzionamento a pulsante e display a manometro
Metodo di azionamento	Pressurizzazione manuale
Mezzo di prova	Gas
Pressione di prova	0.01–2.5 MPa; visualizzato sul manometro
Tempo di prova	Controllo manuale
Processo di prova	Installazione/rimozione manuale del campione e controllo manuale del processo
Connettore di tenuta	Configurazione standard: un set; diametro orifizio: Φ2.85 ± 0.05 mm
Dimensioni e peso dell'apparecchiatura	L*L*A = 800*500*600mm, peso: circa 80 kg
Volume di iniezione d'aria	20,30,50,100ml
Ambiente operativo	Pressione atmosferica: 80–106 kPa; Temperatura ambiente: 5–40°C; Umidità relativa: 20–80% RH. L'apparecchiatura deve essere installata in un ambiente privo di forti scuotimenti o vibrazioni, interferenze elettromagnetiche, polvere, gas esplosivi e gas corrosivi, con buone condizioni di ventilazione e dissipazione del calore.

• Test di sicurezza per apparecchi alimentati a batteria al litio
• Verifica della resistenza meccanica dell'involucro della batteria
• Test di conformità alla clausola 19.10 della norma IEC 63370
• Sviluppo di prodotti a batteria ricaricabile
• Laboratori di certificazione di sicurezza delle batterie
• Produttori di elettrodomestici
• Produttori di apparecchiature alimentate a batteria
