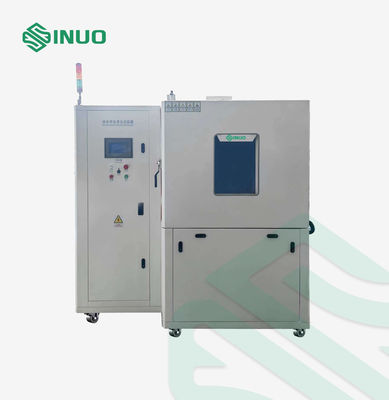

Camera per prove di shock termico ISO16750-4 per test di spruzzi di acqua e ghiaccio su componenti per veicoli

Camera per prove di shock termico ISO16750-4 per test di spruzzi di acqua e ghiaccio su componenti per veicoli

Marchio:	Sinuo
Numero di modello:	SN4421
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Intervallo di temperatura:

RT+10℃~150℃

temperatura dell'acqua:

0~+4℃

profondità di immersione:

76±5mm (controllo dell'altezza del troppopieno del serbatoio dell'acqua)

Cicli di prova:

0~100 volte, regolabile

Carico del cestino:

≥50 kg (sollevamento controllabile automaticamente)

Foro di prova:

Diametro 100 mm con tappo in silicone

Imballaggi particolari:

custodia in compensato

Capacità di alimentazione:

10 set al mese

Evidenziare:

Camera per test di shock termico conforme a ISO16750-4

Doppie modalità di test Attrezzatura per prove automobilistiche contro spruzzi d'acqua ghiacciata

Sistema di prova per componenti di veicoli con controllo di precisione della temperatura

Descrizione del prodotto

Camera termica per shock termico ISO16750-4 per parti di veicoli per test di spruzzi di acqua ghiacciata

Panoramica del prodotto

La Attrezzatura per test di spruzzi di acqua ghiacciata per autoveicoli è un sistema di test ambientale specializzato progettato per valutare la resistenza dei componenti del veicolo contro lo shock termico causato da spruzzi di acqua fredda e condizioni di immersione.

Secondo ISO 16750-4:2010 Clausola 5.4 e requisiti VW80000, questo sistema di test simula le condizioni di guida invernale in cui i componenti automobilistici riscaldati sono improvvisamente esposti all'acqua ghiacciata proveniente dalle strade bagnate.

Applicando ripetutamente esposizione controllata alla temperatura e impatto di acqua ghiacciata, l'attrezzatura aiuta a identificare potenziali guasti come crepe del materiale, danni alla sigillatura e difetti correlati all'espansione termica nei componenti elettrici e meccanici automobilistici.

È ampiamente utilizzata da produttori automobilistici, fornitori di componenti EV, laboratori di test veicoli e istituti di ricerca per la verifica dell'affidabilità e il controllo qualità.

Caratteristiche principali

Simulazione realistica dello shock termico automobilistico

Il sistema riproduce le dure condizioni stradali invernali riscaldando il campione di prova e applicando rapidi test di spruzzi o immersione in acqua ghiacciata per valutare la resistenza allo shock termico.

Modalità di test doppie disponibili

Supporta sia:

Test di shock termico con spruzzi di acqua ghiacciata
Test di immersione di componenti alimentati

per una valutazione completa delle parti automobilistiche.

Controllo preciso della temperatura e dell'acqua

I sistemi indipendenti di riscaldamento e raffreddamento forniscono un controllo stabile di:

Esposizione ad alta temperatura
Temperatura dell'acqua ghiacciata
Durata dello spruzzo
Frequenza del ciclo di prova

Sistema di spruzzi conforme agli standard

Il sistema di ugelli per spruzzi è prodotto secondo i requisiti di test automobilistici con costruzione in acciaio inossidabile SUS316, garantendo resistenza alla corrosione e affidabilità a lungo termine.

Funzionamento intelligente con touchscreen

Un controller touchscreen a colori da 7 pollici consente condizioni di test programmabili, monitoraggio in tempo reale, registrazione dati e funzionamento automatico del test.

Aree di applicazione

L'attrezzatura per test di spruzzi di acqua ghiacciata VW80000 è adatta per testare:

Applicazione	Scopo del test
Componenti batteria EV	Valutazione dello shock termico e dell'affidabilità della sigillatura
Parti elettriche automobilistiche	Test di resistenza agli spruzzi di acqua fredda
Componenti del vano motore	Simulazione delle condizioni di guida invernale
Sensori e moduli elettronici	Verifica della durabilità ambientale
Sistemi di illuminazione per veicoli	Analisi dell'espansione termica e delle crepe
Fornitori automobilistici	Validazione del prodotto e ispezione di qualità

Principio di test

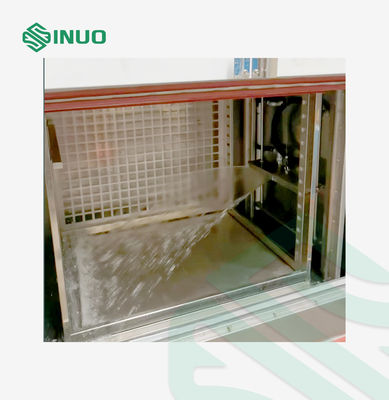

Test di shock termico con spruzzi di acqua ghiacciata

Il DUT (Dispositivo Sotto Test) viene prima riscaldato all'interno della camera di temperatura a una temperatura specificata.

Dopo aver raggiunto la condizione richiesta, l'acqua ghiacciata viene spruzzata sulla superficie del componente per una durata controllata. Il cambiamento improvviso di temperatura simula l'impatto dell'acqua fredda durante la guida invernale.

Il test aiuta a rilevare:

Crepe del materiale causate da stress termico
Guasti delle guarnizioni
Danni strutturali causati da diversi coefficienti di espansione

Camera per prove di shock termico ISO16750-4 per test di spruzzi di acqua e ghiaccio su componenti per veicoli

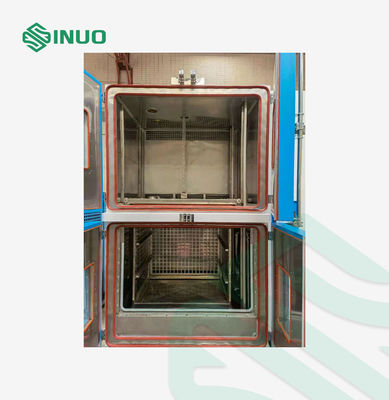

Test di shock termico per immersione

Il DUT riscaldato viene immerso in una vasca di acqua ghiacciata mentre è alimentato.

La profondità di immersione è controllata a circa 76 ± 5 mm, consentendo la valutazione dell'affidabilità impermeabile e della resistenza allo shock termico in condizioni severe.

1. Dimensioni e divieto di campioni
Dimensioni camera	1000×1000×1000mm (LPA)
Dimensioni esterne (circa)	Circa 2000×1500×2100(mm)(LPA)
Standard esecutivo	M3499-1:2017 ISO 16750-4:2010 VW80000: 2009-10 ecc.
2. Indicatori tecnici
Intervallo di temperatura	RT+10℃～150℃
Deviazione di temperatura	≤2℃
Uniformità di temperatura	≤2℃ (Sopra è condizione senza carico)
Velocità di temperatura interna	Temperatura ambiente +10℃～150℃≤45min
Temperatura dell'acqua di prova	0～+4℃
Uniformità della temperatura del serbatoio dell'acqua	≤±0.5℃
Velocità di raffreddamento della temperatura dell'acqua	Temperatura ambiente～2℃≤30min
Profondità di immersione	76±5mm (Controllo altezza dello sfioro del serbatoio dell'acqua)
Numero di cicli di prova	0～100 volte, regolabile
Carico del cestello	≥50kg (Sollevamento controllabile automaticamente)
Volume del cestello	≥500500500mm
Dimensioni del campione	≤500×500×500mm
Schema ugello spruzzo acqua ghiacciata	L'ugello e il sistema di calibrazione della pressione sono prodotti in stretta conformità con le specifiche di GB/T28046.4-2011:5.4, acciaio inossidabile SUS316, smontabile. Il display esterno alla scatola può controllare il flusso dell'ugello e altre funzioni
Diagramma spruzzo acqua
Quantità ugelli spruzzo acqua ghiacciata	1PC
Flusso volumetrico acqua correlato alla superficie	QA = 3 l/m2 s
Tempo di spruzzo	3s
Cicli di prova	0～100 volte, regolabile
Distanza ugello-prodotto	325±25mm
Liquido di prova	Acqua deionizzata o +5% NaCl +3% polvere fine Arizona
Liquido di prova	Riciclabile
Volume serbatoio stoccaggio acqua ghiacciata	Circa 80L
Tempo di commutazione	≤20s
Potenza	12KW
Funzione di pulizia automatica	Al termine del test, la tubazione e il campione vengono puliti automaticamente
Altri requisiti	Sistema di scarico autonomo, sistema di protezione automatico per il sollevamento e l'abbassamento del cestello e tecnologia anti-intasamento per gli ugelli
3. Caratteristiche strutturali

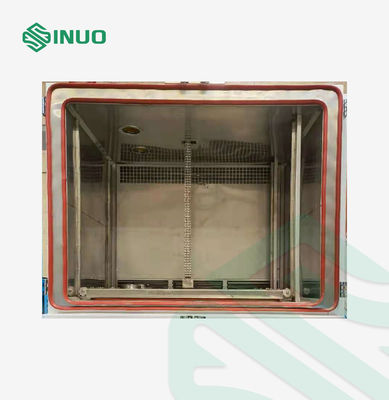

Materiale della camera	Questa attrezzatura adotta una struttura integrata saldata. A. Materiale scatola esterna: lamiera d'acciaio con verniciatura a polvere B. Serbatoio interno: acciaio inossidabile SUS316 è utilizzato per l'intera scatola interna e l'interno della porta
Porta della camera	Struttura a porta singola; la porta contiene finestre di osservazione e strisce sigillanti resistenti alle alte temperature (strisce sigillanti a doppio strato) per garantire che l'acqua e la temperatura di prova non fuoriescano. Vetro temperato sottovuoto multistrato, ci sono luci nella camera e la finestra di osservazione non riflette la luce.
Isolamento	Riempito con schiuma poliuretanica + fibra di vetro per garantire le prestazioni di isolamento termico, circa 100 mm di spessore
Foro di prova	Diametro 100 mm con tappo in silicone
Sistema di circolazione	Ventilatore di circolazione, girante in acciaio inossidabile;
Sistema di riscaldamento	Riscaldatore: riscaldatore elettrico in nichel-cromo Modalità di controllo: modulazione di larghezza d'impulso a periodo uguale senza contatto, SSR (relè a stato solido)
Acqua di prova	Adotta un sistema di refrigerazione ad acqua circolante, senza serpentine e agitatori all'interno e all'esterno del serbatoio dell'acqua
Serbatoio di stoccaggio dell'acqua	Serbatoio in acciaio inossidabile SUS316
Struttura del serbatoio dell'acqua	Il serbatoio dell'acqua integrato è integrato con la camera interna di prova, il fondo è inclinato, facile da pulire, e l'interno del serbatoio dell'acqua è pulito e privo di ostacoli come serpentine.
Controllo del livello dell'acqua del serbatoio di immersione	L'immersione e gli spruzzi d'acqua utilizzano lo stesso serbatoio dell'acqua, e il touchscreen può impostare diversi livelli dell'acqua per ridurre lo spreco di liquido di prova
Design antigelo	Nessun fenomeno di ghiaccio quando testato con acqua di rubinetto o acqua purificata
Riempimento serbatoio acqua	Galleggiante meccanico DN25
Scarico serbatoio, sfioro	Valvola a sfera in PVC da Φ32mm, tubo in PVC da Φ32mm
Pannello di controllo	Controller, pulsante operativo
Sistema di raffreddamento	Adotta compressore francese Tecumseh o Condensatore: viene utilizzato un condensatore alettato per fornire un luogo per il raffreddamento e il refrigerante per fornire scambio di freddo e caldo per il sistema di refrigerazione Scambiatore di calore: scambiatore di calore in lega di titanio (non sono ammessi scambiatori di calore in materiale suscettibile alla ruggine) Dispositivo di strozzatura: la valvola di espansione e il tubo capillare vengono utilizzati per combinare e controllare, come dispositivo di strozzatura di questa attrezzatura, in modo che lo stato del refrigerante possa essere modificato dopo aver attraversato questo dispositivo
Sistema di filtrazione	La tubazione di alimentazione dell'acqua è dotata di un filtro facile da pulire per ridurre le impurità.
Ruote mobili	Ruote: 4 Supporto per piedi: 4 supporti fissi per piedi
Sistema di controllo	Termostato: controller touchscreen a colori da 7 pollici Modalità operativa: le condizioni di test possono essere programmate arbitrariamente entro l'ambito delle capacità di test Precisione di controllo: 0.1℃ Modalità di controllo: controllo automatico P.I.D Misurazione della temperatura: resistenza al platino PT100
Controller	Controller touchscreen a colori reali da 7 pollici: il touchscreen può controllare la temperatura nella camera, la temperatura del serbatoio dell'acqua, la portata, la pompa dell'acqua e il tempo di test, ecc.; la portata e la temperatura sono visualizzate direttamente sul touchscreen, e viene utilizzato il controllo automatico a corrente costante e temperatura costante.
Metodo di impostazione	Menu in inglese, input touchscreen
Modalità operativa	Funzionamento periodico, funzionamento continuo
Impostazioni del programma	Il nome del programma di test e i parametri del programma possono essere personalizzati, e sono supportati l'archiviazione e l'importazione del programma.
Funzione di visualizzazione	Aggiornamento dinamico in tempo reale dei dati di campionamento e dei parametri di impostazione, funzione di aggiornamento della curva in tempo reale. Può visualizzare pressione, flusso, temperatura, tempo di test, ecc.
Tempo di test	0-999min (controllo touchscreen), ci sono opzioni di tempo standard corrispondenti per diversi requisiti di impermeabilità.
Frequenza di test	1-999 volte (controllo touchscreen)
Funzione di allarme	Spegnimento automatico allarme, visualizzazione ed esportazione registri allarmi, impostazione allarmi e funzioni di analisi guasti
Funzione di registrazione	Il tempo di campionamento è di 10 secondi, e la curva e i dati sperimentali entro tre mesi possono essere registrati. I dati di campionamento di ogni momento entro tre mesi possono essere interrogati in dettaglio. Possono essere esportati tramite USB 2.0, stampati e registrati sul PC, e il rapporto dati può essere generato.
4. Sistema di sicurezza
Arresto di emergenza	L'attrezzatura è dotata di un cicalino di allarme guasti, ed è presente un pulsante di arresto di emergenza sul pannello di controllo. Se l'attrezzatura non si arresta correttamente, è possibile utilizzare il pulsante di arresto di emergenza per fermarla
Sistema di raffreddamento	Surriscaldamento compressore; sovracorrente compressore; sovrapressione compressore; surriscaldamento ventola di condensazione
Camera di prova	Sovratemperatura regolabile; fusibile temperatura spazio di prova; sovratemperatura limite canale aria condizionata; surriscaldamento motore ventola
Altro	Protezione sequenza di fase e perdita di fase alimentazione principale; protezione da dispersione; protezione da sovraccarico e cortocircuito L'interruttore principale ha funzione di protezione da dispersione; Dotato di dispositivo di protezione di sicurezza idraulica; allarme mancanza acqua.
5. Condizioni d'uso (l'utente garantisce che le seguenti condizioni siano soddisfatte)
Sito di installazione	Il pavimento è piano e ben ventilato; Non ci sono forti vibrazioni intorno al dispositivo; Non ci sono forti campi elettromagnetici intorno al dispositivo; Non ci sono sostanze infiammabili, esplosive, corrosive e polvere intorno all'attrezzatura; Viene riservato spazio adeguato per l'uso e la manutenzione intorno all'attrezzatura, vedere il manuale per i dettagli
Condizioni ambientali	Temperatura: 5℃～35℃ Umidità relativa: ≤85% Pressione atmosferica: 86kPa～106kPa
Condizioni di alimentazione alimentazione	AC380V trifase a cinque fili Intervallo di fluttuazione di tensione consentito: AC (380 ± 38) V
Capacità batteria Corrente massima	Intervallo di fluttuazione di frequenza consentito: (50±0.5)Hz La resistenza di terra del filo di terra protettivo è inferiore a 4Ω All'utente è richiesto di configurare l'interruttore ad aria o di alimentazione di capacità corrispondente per l'attrezzatura nel sito di installazione, e E questo interruttore deve essere utilizzato in modo indipendente per questo dispositivo

Perché scegliere l'attrezzatura per test di spruzzi di acqua ghiacciata per autoveicoli SN?

Vantaggio	Beneficio
Conformità agli standard ISO e VW	Soddisfa i requisiti globali di test automobilistici
Simulazione di condizioni stradali reali	Riproduce ambienti di impatto con acqua fredda invernale
Capacità di test doppia	Supporta test di shock termico per spruzzi e immersione
Design ad alta affidabilità	Camera SUS316 e componenti resistenti alla corrosione
Funzionamento intelligente	Test automatizzati con registrazione dati
