IEC 62368-1 allegato D Tester di tensione d'impulso per la prova di liberazione elettrica e di scorrere

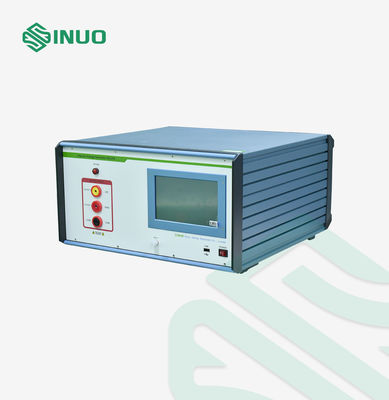

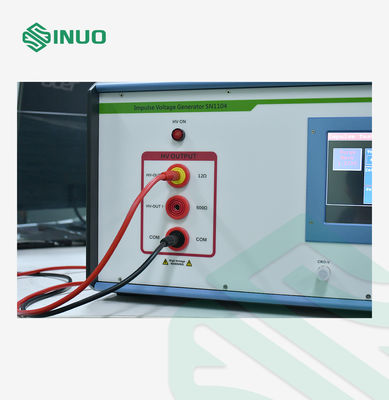

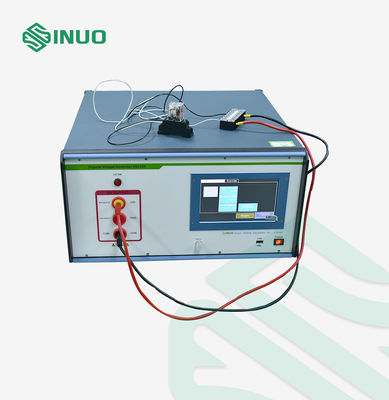

Il generatore di prova di impulsi SN1104-2 è un dispositivo professionale di prova di impulsi ad alta tensione progettato secondo la norma IEC 62368-1:2018, clausola 5.4.2- Articolo 5.5.8, allegato D, allegato G.10 e tabella D.1.

Esso è utilizzato principalmente per valutare la capacità di resistere a sovratensioni transitorie, verificare la distanza di liberazione elettrica e la distanza di trascinamento,e rilevare le prestazioni di rottura dell'isolamento dei prodotti elettronici ed elettrici.

L'apparecchiatura è ampiamente applicata nei laboratori di sicurezza e nei produttori per testare elettrodomestici, apparecchiature audio/video, apparecchiature informatiche e prodotti elettronici simili.

Il generatore di prova d'impulso applica un impulso di alta tensione specificato al campione di prova per simulare le condizioni di sovratensione transitoria.

Durante le prove:

1. Il generatore emette una tensione di impulso prestabilita al campione.
2. Il sistema di isolamento è sottoposto a sollecitazioni elettriche transitorie.
3. In caso di rottura dell'isolamento, il campione può generare scintille visibili o scariche acustiche.
4. Il risultato della prova è valutato osservando le variazioni della risposta della tensione e le prestazioni dell'isolamento.

Questa prova aiuta a determinare se i prodotti elettrici hanno una protezione isolante sufficiente contro i picchi di tensione inaspettati.

• tensione di uscita massima fino a 6 kV
• Supporta il test di impulso di polarità positiva e negativa

• Generare una forma d'onda di tensione d'impulso secondo i requisiti IEC 62368-1
• La verifica della forma d'onda può essere eseguita con un oscilloscopio esterno

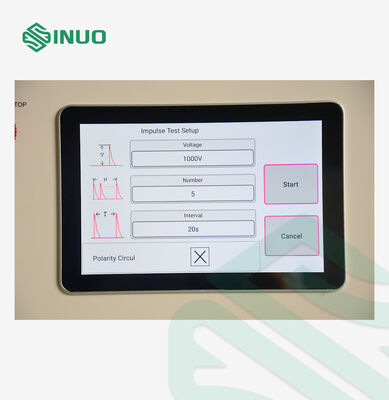

• Tempo di intervallo di impatto regolabile
• Cicli di impatto programmabili per prove ripetute

• Adatto per laboratori di certificazione, dipartimenti di ricerca e sviluppo e produttori di elettronica

Parametri tecnici:

• ✔ Progettato per le prove di sicurezza elettrica IEC 62368-1
• ✔ capacità di uscita da impulso ad alta tensione di 6 kV
• ✔ Supporta i test di polarità positiva e negativa
• ✔ Cicli di impatto regolabili per la valutazione della ripetibilità
• ✔ Adatto ai laboratori e ai produttori di conformità a livello mondiale
• ✔ Soluzione professionale per la prova di sovratensione e isolamento transitori
