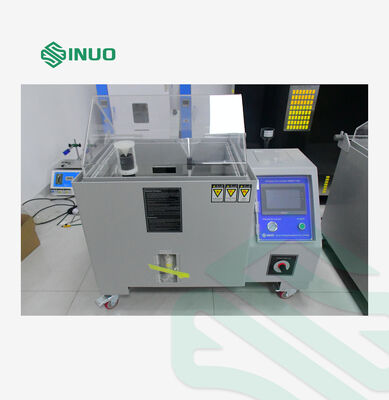

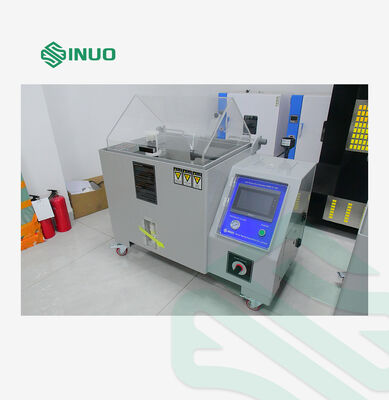

IEC 60068-2-11 Camera di prova con spruzzo di sale per la prova di resistenza alla corrosione accelerata

1. La temperatura ambiente è 5~30 °C e l'umidità relativa è ≤ 85% UR;

2. Il sito di installazione deve essere piano e privo di vibrazioni;

3. L'apparecchiatura deve essere tenuta lontana da fonti di calore e sostanze infiammabili ed esplosive;

4. La posizione di installazione non deve essere direttamente esposta alla luce solare e deve essere mantenuta la circolazione dell'aria interna;

5. Il sito di installazione dell'apparecchiatura deve essere pulito e non deve essere installato in luoghi con molta polvere o all'uscita della polvere.

Temperatura di laboratorio: RT~ 50 °C

Temperatura del barilotto di pressione: RT ~ 63 °C

Umidità relativa ≥ 85% UR

Temperatura di laboratorio RT →+50 °C ≤ 60 min

Temperatura del barilotto di pressione RT →+63 °C ≤ 60 min

Risoluzione temperatura: 0,1 °C

Deviazione temperatura: ± 1 °C

Uniformità temperatura: 2 °C

Fluttuazione temperatura: 1 °C

Volume di spruzzo (ml/80cm²/h) 1,0~2,0 (raccolto per almeno 16 ore e calcolato il valore medio)

Pressione di spruzzo: 1,00 ± 0,01 kgf/cm²

Valore PH del liquido medicinale: neutro 6,0~7,0, acido 3,0~3,1

Valore PH della soluzione di spruzzo: neutro 6,5~7,2, acido 3,1~3,3

Tempo di controllo: 1S~9999H impostabile arbitrariamente

Nota: La perdita di anidride carbonica nella soluzione durante lo spruzzo può causare la variazione del valore di pH. Possono essere utilizzati i seguenti metodi, come il riscaldamento della soluzione a più di 35 °C prima di inserirla nell'apparecchiatura di prova, o l'uso di acqua bollente fresca per preparare la soluzione per ridurre il contenuto di anidride carbonica nella soluzione, che può evitare la variazione del valore di pH. Il test acido o il test di nebbia salina accelerata con rame serve a garantire il valore di pH della soluzione di spruzzo, regolare il valore di PH della soluzione a 2,8~3,0 e verificare se la soluzione e/o il soluto soddisfano i requisiti.

1. IEC 60068-2-11-1981 Metodo di prova della nebbia salina

2. ASTM. B117-2009 Test di nebbia salina

3. JIS H8502 Metodo di prova della nebbia salina

4. ISO 9227-2006 Metodo di prova della nebbia salina

5. GB-T5170.8-2008 Metodo di ispezione per apparecchiature di prova ambientale per prodotti elettrici ed elettronici - Apparecchiature per test di nebbia salina

6. GB-T5170.11-2008 Metodo di ispezione per apparecchiature di prova di gas corrosivi

7. ISO9227 Test di nebbia salina

Il laboratorio adotta una piastra in PVC polietilene importata (Asia meridionale, Taiwan) con uno spessore di 5 mm e una temperatura duratura di 85 °C.

Il coperchio di tenuta del laboratorio è realizzato in lastra acrilica importata con uno spessore di 5 mm.

La bottiglia di riempimento dei reagenti adotta un rilevamento del livello dell'acqua nascosto, facile da pulire e non facile da rompere.

Il barilotto di pressione dell'aria è realizzato in barilotto ad alta pressione in acciaio inossidabile SUS304 #, che ha il miglior effetto di isolamento termico.

Il rack per materiali di prova adotta un rack di divisione piana, che può regolare liberamente l'angolo di caduta della nebbia e di essere nebulizzato su tutti i lati. Ci sono molti campioni posizionati.

Il coperchio di tenuta è azionato pneumaticamente.

Il laboratorio è sigillato con acqua per garantire l'assenza di perdite di gas corrosivi dalla scatola.

La scatola di controllo e la scatola di prova sono integrate e le strutture sinistra e destra sono facili da usare.

Viene adottata una struttura di separazione acqua-elettricità per impedire efficacemente all'acqua di entrare nella scatola di controllo elettrico e danneggiare gli accessori.

Il coperchio di tenuta del laboratorio è realizzato in lastra acrilica importata con uno spessore di 5 mm, e la parte superiore è realizzata in un coperchio di tenuta ad angolo di 1000°, che impedisce efficacemente la caduta di condensa sulla superficie del campione durante il test e influisce sui risultati del test.

Manometro, interruttore di alimentazione principale.

Elettrovalvola di riempimento acqua, elettrovalvola di spruzzo, elettrovalvola di demistaggio, quadro di distribuzione, protettore di sovratemperatura, barilotto di pressione di saturazione, valvola di controllo spruzzo.

Viene adottata la modalità di riscaldamento a vapore acqueo e il controllo P.I.D del tubo di riscaldamento in lega di titanio per ottenere l'equilibrio termico.

1. Rabbocco acqua per laboratorio e barilotto di pressione: i sistemi di controllo del rabbocco acqua manuale e automatico possono essere collegati al rabbocco automatico del tubo dell'acqua di rubinetto o alla modalità di doppio rabbocco manuale, facile da usare;

Nota: Se l'acqua di rubinetto contiene troppe impurità o è acida o alcalina, deve essere installato un filtro all'ingresso dell'acqua.

2. Rabbocco acqua medicinale: viene adottata una grande cisterna d'acqua nascosta all'interno e viene adottato il rabbocco manuale.

Dispositivo di controllo valvola di scarico, modalità di scarico manuale.

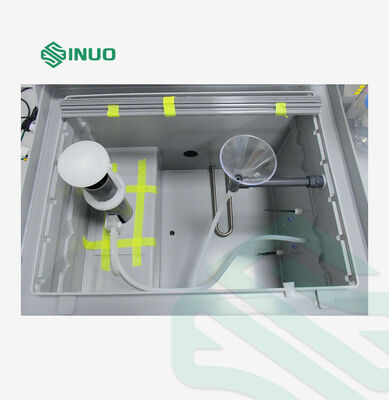

Adotta il principio di Bernoulli per assorbire l'acqua salata e poi atomizzarla, con un grado di atomizzazione uniforme;

Non vi è alcun fenomeno di cristallizzazione di blocco, che può garantire lo standard di test continuo;

Ugello in vetro speciale;

La torre di spruzzo conica regolabile può disperdere efficacemente lo spruzzo, garantire uno spruzzo uniforme e controllare la quantità di spruzzo.

Continuo/intermittente

La pressione di spruzzo viene regolata a 1 kg/cm² in due fasi. Per la prima volta, l'aria compressa viene regolata a 2 kg/cm² ed entra nel barilotto saturo per il riscaldamento. Per la seconda volta, la pressione di spruzzo viene regolata a 1 kg/cm².

1. Dispositivo di scarico nebbia a pressione bilanciata completamente automatico, che necessita solo di essere collegato al tubo di scarico nebbia e scarica automaticamente la nebbia in base alla pressione nella scatola.

2. Interruttore a pulsante manuale per la demistificazione. Basta fare clic su questo pulsante prima di aprire il coperchio della camera di prova per rimuovere rapidamente la nebbia interna.

3. Nota: Il tubo di scarico nebbia della macchina deve essere esteso all'esterno in un luogo aperto, ed è necessario evitare di avvicinarsi ad articoli corrosivi per evitare che la nebbia della macchina corroda altri articoli; Il tubo di scarico nebbia esteso deve essere privo di sconti ondulati per evitare che la condensa nel tubo di scarico nebbia blocchi il tubo di scarico nebbia e scarichi efficacemente i gas di scarico.

1. Display touchscreen da 7 pollici, interfaccia user-friendly, tutte le informazioni a colpo d'occhio.

2. Sistema di protezione multipla di allarme guasti completamente digitale, che previene la combustione a secco e la sovratemperatura.

3. Adotta un'uscita SSR ad alta potenza e contatti relè in argento puro importati, con una durata di 10^6.

4. Modalità di controllo multi-via, che può essere testata in modalità continua/intermittente/manuale/automatica.

5. È dotato di modalità di demistificazione manuale/automatica per garantire l'assenza di perdite di nebbia salina, in modo da evitare la corrosione del laboratorio.

6. Il metodo di correzione nascosto garantisce che la temperatura sia assolutamente controllabile.

7. Con funzione di memoria in caso di interruzione di corrente. In caso di interruzione di corrente improvvisa o spegnimento durante l'esperimento, i dati verranno salvati automaticamente, senza perdere il tempo dell'esperimento, in modo da evitare di rifare l'esperimento.

Impostabile sul touchscreen

Visualizza il valore impostato e il valore effettivo della temperatura.

Visualizzato sul touchscreen, tempo minimo 1 secondo.

Funzionamento continuo/funzionamento intermittente.

Limite superiore e inferiore del campo di temperatura massima 5 °C.

Valore di temperatura impostato, valore di temperatura corrente, tempo impostato, tempo corrente, tempo di spruzzo, tempo di temperatura costante, indicatore anomalia sovratemperatura, indicatore anomalia mancanza acqua, indicatore fine funzionamento, indicatore stato spruzzo, indicatore stato demistaggio.

Resistenza di platino PT100.

Modalità di controllo PID anti-integrale di saturazione, controllo di regolazione temperatura bilanciata BTC (apparecchiatura di prova temperatura).

Protezione da sovratemperatura estrema, protezione da mancanza acqua.

Protezione da sovratemperatura estrema, protezione da mancanza acqua.

Combustione a secco del tubo di riscaldamento, alimentazione e scarico anomali

Protezione da perdite, protezione da sovraccarico e cortocircuito

La temperatura ambiente dell'apparecchiatura deve essere mantenuta tra 0 °C e +45 °C

La distanza tra i pannelli laterali sinistro e destro e posteriore della scatola di prova e la parete non deve essere inferiore a 600 mm, e la distanza tra la parte anteriore e la parete non deve essere inferiore a 800 mm. Durante il trasporto dell'apparecchiatura, verificare se può entrare nella porta, nel passaggio, nell'ascensore, ecc., in modo da non influire sui progressi del progetto.
