Apparecchiatura per test anti-goccia per elettronica aeronautica civile DO-160G con velocità di gocciolamento di 140L/m²/h

Apparecchiatura per test anti-goccia per elettronica aeronautica civile DO-160G con velocità di gocciolamento di 140L/m²/h

Marchio:	Sinuo
Numero di modello:	SN4423
MOQ:	1
Prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Tempo di prova:

0-99.9min

Altezza di gocciolaggio:

0-500mm

Velocità di gocciolazione:

140L/m2/h

Spaziatura del gocciolamento:

25 mm × 25 mm

Zona gocciolante:

WD=800 × 800 mm

Diametro del gocciolamento:

00,33 mm±0,01 mm

Scatola interna:

WDH = 1000 × 1000 mm × 1000 mm

Scatola esterna:

WDH=1280×2050mm×2150mm

Imballaggi particolari:

custodia in compensato

Capacità di alimentazione:

10 set al mese

Evidenziare:

Camera di prova antigoccia con velocità di gocciolamento di 140 l/m²/h

Camera di prova impermeabile con altezza di gocciolamento 0-500 mm

Attrezzatura per prove di gocciolamento in acciaio inossidabile SUS304

Descrizione del prodotto

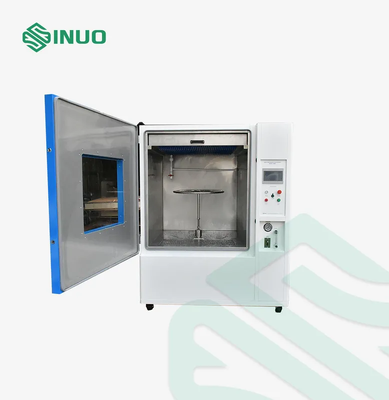

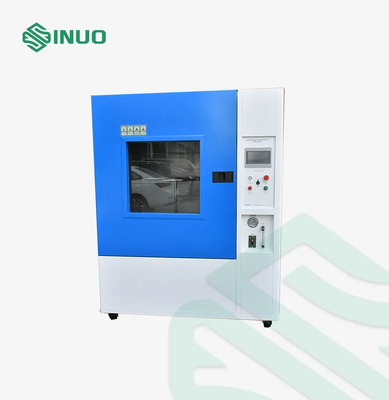

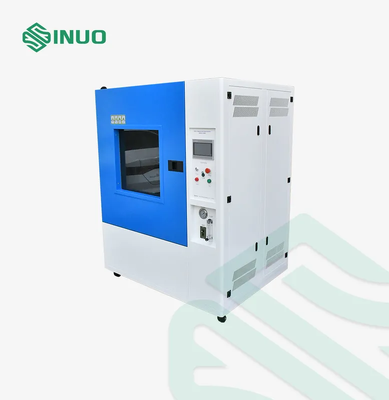

Apparecchiatura di prova anti-goccia per elettronica aeronautica civile DO-160G

Panoramica del prodotto

L'apparecchiatura di prova anti-goccia per elettronica aeronautica civile DO-160G è progettata per il test di impermeabilità di apparecchiature di bordo e avionica esposte a caduta o gocciolamento d'acqua durante il funzionamento dell'aeromobile.

Il sistema simula un ambiente controllato di acqua gocciolante sul campione di prova e aiuta a valutare se l'involucro e l'apparecchiatura possono mantenere le prestazioni richieste dopo l'esposizione all'acqua.

Scopo del test

Il test è progettato per verificare se l'avionica di tipo W può mantenere prestazioni adeguate se esposta a un ambiente di acqua gocciolante. Valuta le prestazioni protettive dell'involucro del prodotto contro il gocciolamento d'acqua.

Principio del test

L'apparecchiatura controlla il flusso di alimentazione dell'acqua per raggiungere la velocità di gocciolamento richiesta di 140 L/m²/h. Genera un flusso d'acqua uniforme su tutta la superficie dell'involucro del campione di prova per simulare l'ambiente di gocciolamento specificato.

Struttura e caratteristiche dell'apparecchiatura

Il sistema controlla il flusso di alimentazione dell'acqua per mantenere una velocità di gocciolamento di 140 L/m²/h e fornisce una distribuzione uniforme dell'acqua su tutta la superficie dell'involucro del campione.

Alimentazione

AC 220 V ±5%, 50 Hz

Ambiente operativo

L'apparecchiatura deve essere installata e utilizzata nelle seguenti condizioni:

Articolo	Requisito
Temperatura ambiente	15–35°C
Umidità relativa	25–75% RH
Pressione atmosferica	86–106 kPa (860–1060 mbar)
Installazione	Terreno pianeggiante con illuminazione adeguata
Sicurezza elettrica	Interruttore o presa a prova di perdite d'acqua
Acqua e scarico	Buone strutture di ingresso e scarico dell'acqua

Fonte d'acqua

Utilizzare acqua pulita o acqua di rubinetto priva di impurità. L'apparecchiatura è dotata di un dispositivo di pulizia e filtrazione dell'acqua per garantire una qualità dell'acqua adatta per il test di gocciolamento.

Parametri tecnici:

Controllo e funzionamento	Sistema di controllo intelligente PLC e touchscreen
Dimensioni interne ed esterne della scatola	Scatola interna LPH=1000×1000mm×1000mm, scatola esterna LPH=1280×2050mm×2150mm
Area di prova di gocciolamento	LP=800×800mm, altre dimensioni possono essere personalizzate
Altezza di gocciolamento	La distanza tra l'ago e il campione è di 0-500 mm, regolando l'altezza del piatto girevole o sollevando il campione
Velocità di gocciolamento (flusso d'acqua)	140L/m²/h, regolazione automatica, fare riferimento alla figura A dello standard, l'apparecchiatura utilizza un flussometro elettronico per controllare la quantità di acqua iniettata nel serbatoio dell'acqua, in modo che l'uscita dell'acqua dall'ago soddisfi i requisiti dello standard
Schema
Diametro del foro dell'ago del vassoio gocciolante	0,33 mm ±0,01 mm
Distanza tra i fori di gocciolamento	25 mm × 25 mm, disposizione a matrice
Monitoraggio della temperatura del liquido, monitoraggio della temperatura ambiente,	L'apparecchiatura è dotata di un termostato, che può riscaldare il campione. Assicurarsi che la temperatura del campione sia almeno 10°C superiore alla temperatura dell'acqua. I parametri di temperatura sono limitati secondo JJF1101. Garantire l'uniformità della temperatura nella camera sperimentale.

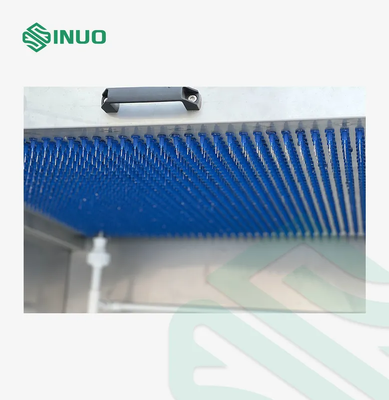

Posizione della scatola gocciolante	Situata sulla parte superiore della scatola interna, posizione fissa.
Tempo di prova	0-99,9 min, può essere preimpostato.
Materiale della scatola	La scatola interna è realizzata in acciaio inossidabile SUS304.
Sistema di circolazione dell'acqua	L'ingresso dell'acqua è dotato di un dispositivo di filtrazione per la pulizia e l'acqua gocciolante di prova viene raccolta automaticamente nel serbatoio dell'acqua attraverso il telaio e può essere riciclata.
Protezione di sicurezza	Protezione sequenza di fase, protezione da perdite, protezione da carenza d'acqua, protezione anomala
