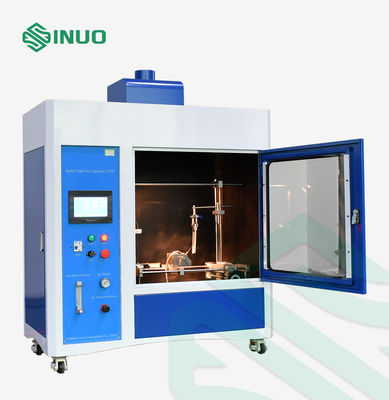

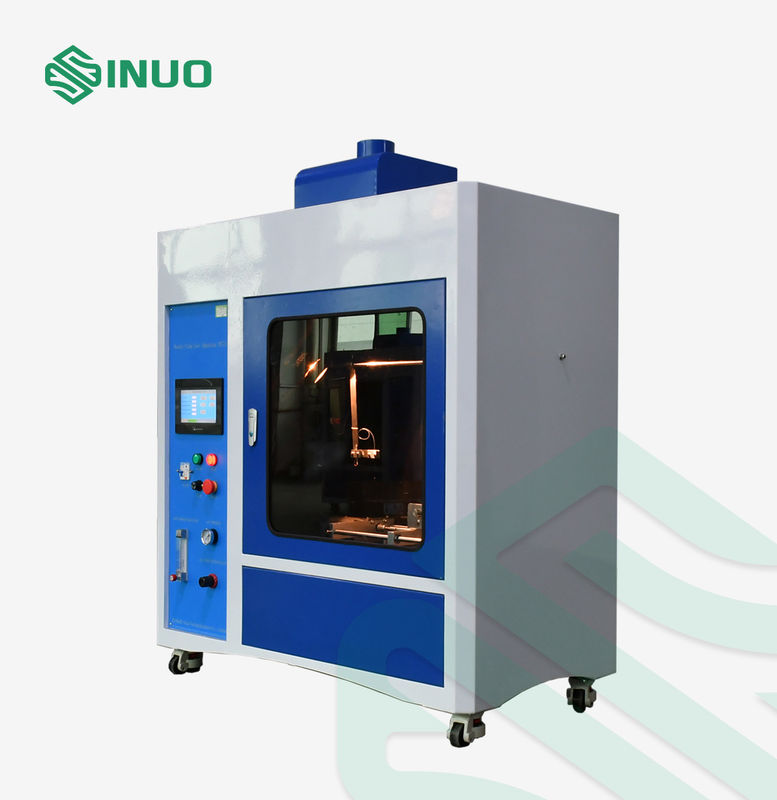

IEC 60695-11-5 Testatore di fiamma con ago con controllo PLC e touchscreen

L'apparecchio per prova fiamma ad ago è progettato per valutare il rischio di incendio di prodotti elettrici ed elettronici, componenti, materiali isolanti e materiali combustibili solidi in condizioni di guasto.

Il tester applica una fiamma ad ago controllata al provino con un angolo specificato e valuta se il materiale si accende, nonché la durata della fiamma e il comportamento alla combustione dopo l'esposizione.

L'apparecchiatura è progettata in conformità con IEC 60695-11-5 ed è adatta per prove con fiamma ad ago in condizioni di prova specificate.

Con controllo PLC e touchscreen a colori da 7 pollici, il SN773 offre un funzionamento automatico del test e un comodo monitoraggio dei parametri per applicazioni di laboratorio e controllo qualità.

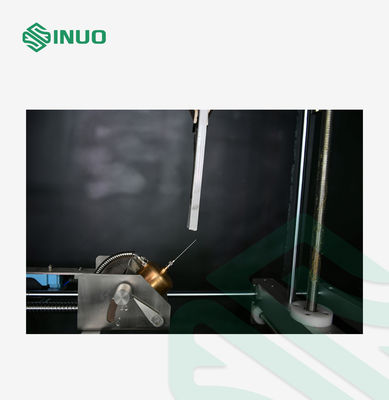

Il test utilizza un bruciatore a forma di ago alimentato a gas butano. Il bruciatore è posizionato a45°rispetto al provino durante il test.

Una fiamma specificata viene applicata al campione per la durata richiesta. Il rischio di incendio viene valutato in base a fattori quali:

• Se il provino si accende
• Se la combustione continua dopo l'applicazione della fiamma
• Durata della combustione
• Propagazione della fiamma o comportamento alla combustione

Il test aiuta a valutare la resistenza dei materiali e dei componenti all'accensione causata da una piccola fiamma esterna in condizioni anomale o di guasto.

Il sistema di controllo PLC automatizza la sequenza di prova e migliora la ripetibilità dei test.

Un'interfaccia touchscreen intuitiva consente agli operatori di impostare e monitorare comodamente i parametri di prova.

L'altezza della fiamma è regolabile a 12 ± 1 mm e può essere verificata utilizzando il calibro di altezza fiamma fornito.

Il timer integrato supporta la misurazione precisa della durata di accensione e combustione.

La procedura di prova incorpora un sistema indipendente di corrente d'aria per aiutare a mantenere le condizioni di prova richieste.

Parametro/modello	SN773
Tensione di lavoro	AC 220V/50Hz
Controllo	PLC
Display	Touch screen a colori da 7 pollici
Dispositivo di temporizzazione	9999X0.1S
Combustore	Alesaggio internoφ0.5mm ± 0.1mm, OD ≤φ0.9mm, L ≥ 35mm, acciaio inossidabile
Angolo di combustione	inclinazione 45° (durante il test) o verticale (durante la regolazione dell'altezza della fiamma)
Altezza della fiamma	12±1mm regolabile (con calibro di altezza fiamma)
Categoria gas	95% butano (è possibile utilizzare gas da accendino in bombola)
Intervallo di temperatura di prova	0~1000℃
Requisito di riscaldamento della fiamma	Da 100° a 700°, tempo per valori standard entro 23.5S±1S
Termocoppia di temperatura	Filo K-termocoppia nichel-cromo/nichel-alluminio armato φ0.5

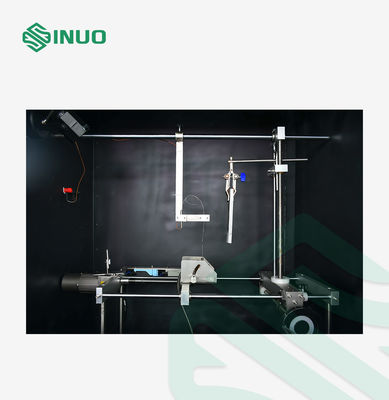

Area di lavoro	Cassa in acciaio inossidabile da 0,5 m³, sfondo nero yogon
Processo di prova	Controllo automatico della procedura di prova, corrente d'aria indipendente
Regolazione del volume	Regolazione del flussometro
Accessori	Una tavola di pino bianco *1 Carta velina *5 Calibro di altezza fiamma secondo figura A.3 *1 Un telecomando *1: Un tubo di scarico in foglio di alluminio *1
Dimensioni e peso dell'attrezzatura	1100mm* 550mm* 1100mm, 120KGS
Conforme allo standard	IEC 60695-11-5, ecc.
