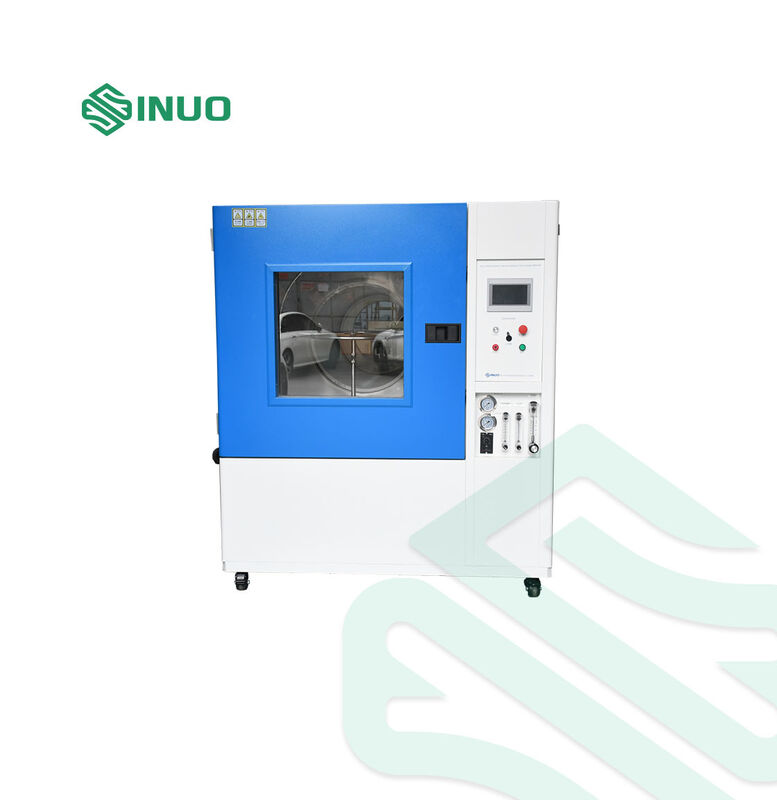

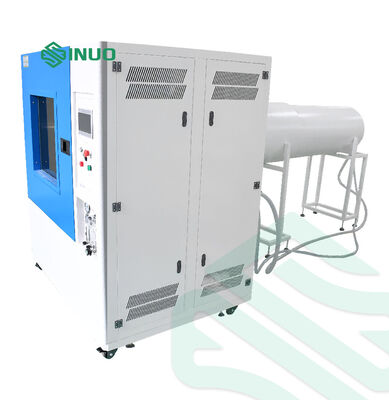

Apparecchiatura per test di spruzzo d'acqua ad alta pressione IEC 60529 IPX5 IPX6 Camera impermeabile

La camera di prova impermeabile IPX5 IPX6 è progettata per la protezione da ingresso IEC 60529 e la prova di classificazione IP. È dotata di ugelli a getto d'acqua dedicati, flusso e pressione regolabili, un giradischi motorizzato,e circolazione continua dell'acqua per test affidabili e ripetibili.
Adatta a prodotti elettrici, elettronici, di illuminazione e automobilistici, la camera supporta le prove impermeabili per lo sviluppo dei prodotti, l'ispezione della qualità e la verifica della conformità.

dotato di due ugelli di spruzzo in acciaio inossidabile:

• IPX5:Ø6,3 mm di ugello
• IPX6:Øuglio di 12,5 mm

Il sistema supporta due livelli di prova a getto d'acqua ad alta pressione all'interno di una camera di prova.

Il sistema di spruzzo d'acqua comprende un misuratore di portata digitale e un manometro di pressione per il monitoraggio e la regolazione delle condizioni di prova.

L'acqua raccolta sul fondo della camera viene restituita al serbatoio e ricircolata continuamente, rendendo il sistema adatto a ripetuti test di impermeabilità.

Il giradischi di 1600 mm di diametro ruota a una velocità regolabile di 1 ̊7 rpm, aiutando a esporre diverse superfici del campione al getto d'acqua.

Il controller touchscreen LCD consente agli operatori di impostare il tempo di prova e di controllare il processo di prova in modo conveniente.

La camera e le tubature di spruzzo sono realizzate in acciaio inossidabile SUS304 per la durata e la resistenza all'esposizione continua all'acqua.

Il sistema opera attraverso un sistema di circolazione dell'acqua ad alta pressione a circuito chiuso.
L'acqua viene immagazzinata nel serbatoio situato in fondo alla camera, durante la prova la pompa estrae l'acqua dal serbatoio e la pressioni prima di consegnarla attraverso il tubo di spruzzo in acciaio inossidabile.

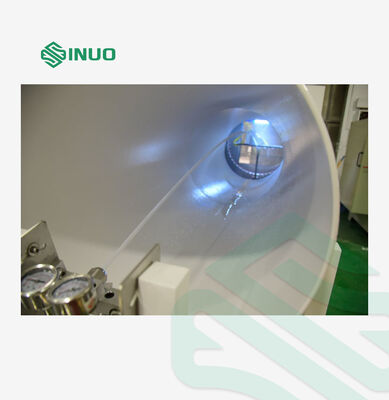

Per i test IPX5 e IPX6, il correspondente ugello di spruzzo dirige l'acqua verso il campione di prova.mentre il giradischi ruota alla velocità prestabilita.

Durante la prova si controlla il flusso d'acqua e la pressione di spruzzo, e l'acqua viene raccolta e rimessa nel serbatoio per una circolazione continua.
Questa configurazione contribuisce a fornire condizioni stabili e ripetibili per le prove di impermeabilità IP e la valutazione della protezione da ingresso.

Dimensioni della camera interna	2000*2000*1000mm ((W*D*H)
Dimensioni della camera esterna	Approx.4800*2060*1800mm ((W*D*H)
Dimensione del campione
Diametro del giradischi	1600 mm
Capacità di carico del giradischi	10 kg
Numero di ugelli di spruzzatura	2; 1 per IPX5 e 1 per IPX6
Superficie esposta all'acqua	Lato del prodotto
Distanza da ugello a campione	2500*3000 mm
Diametro dell'orificio dell'ugello	IPX5:φ6,3 mm IPX6:φ12,5 mm
Tasso di flusso dell'acqua	IPX5:12.5±0.625 ((L/min) IPX6:100±5 ((L/min)
Diametro del tubo	Tubi ad alta pressione da 1/4 pollice e da 1 pollice, ciascuno 1
Pressione dell'acqua spruzzata	30~200 kPa, regolabile in base al flusso
Velocità del giradischi	1 ̊7 giri/min
Durata della spruzzatura	3, 10, 30, 9999 min, regolabile
Tempo di funzionamento	1 ̊9999 min, regolabile
Sistema di circolazione dell'acqua	Circolazione continua dell'acqua
Indicatore di pressione	Visualizza la pressione dello spruzzo d'acqua
Sistema di controllo	Sistema di controllo a touchscreen sviluppato in proprio (Teelong)
Sistema di spruzzatura	Pompa d'acqua, manometro e supporto fisso del tubo di spruzzo
Materiale del tubo di spruzzatura	Acciaio inossidabile
Materiale della camera	SUS304 acciaio inossidabile
