IEC60086-4 Clausola 6.5 Tester di cortocircuito esterno a temperatura controllata

IEC60086-4 Clausole 6.5 allegato B Tester di cortocircuito esterno a temperatura controllata

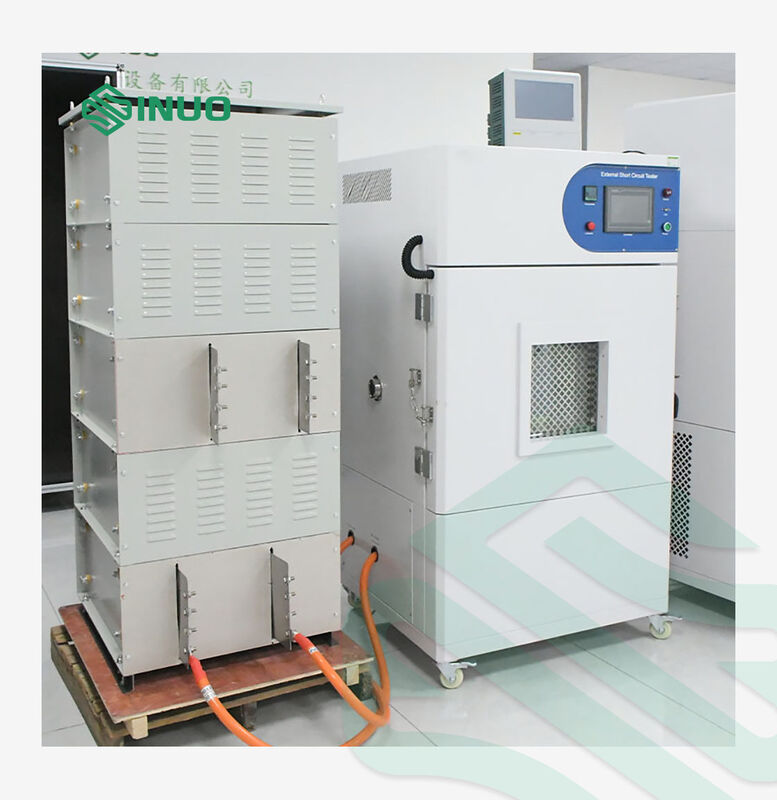

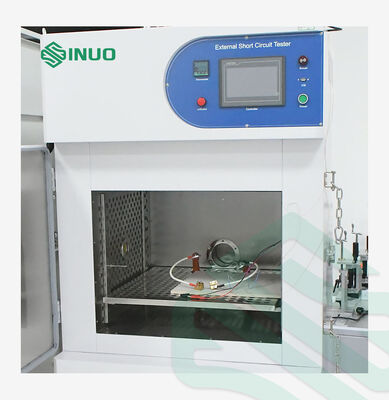

Visualizzazione del prodotto:

Il tester di cortocircuito esterno a temperatura controllata è progettato per la prova di sicurezza delle batterie al litio, la prova di abuso delle celle della batteria e la prova di cortocircuito esterno.

Con una corrente di carico massima di 1000 A, una resistenza integrata di 20 mΩ e un tempo di risposta a corrente continua ≤ 5 μs, il sistema fornisce un ambiente di prova di cortocircuito a corrente elevata controllato e ripetibile.

La camera a temperatura controllata integrata, il monitoraggio della temperatura della superficie della batteria, il controllo automatico del PLC,il fumo di scarico e la protezione contro le esplosioni lo rendono adatto ai laboratori di ricerca e sviluppo delle batterie, laboratori di prova della sicurezza e applicazioni di controllo della qualità.

Norme applicabili:

È conforme alla norma UN38.3, sezione 4.5 Test T.5, UL 1642, IEC 62619:2017, punto 7.2.1, IEC 62133-1:2017 punto 7.3.2 IEC 62133-2:2017 clausola 7.3.1 e 7.3.2 IEC 62133:2014 clausola 7.3.2,8.3.1, 8.3.2, IEC60086-4 punto 6.5.1, IEC60086-4 punto 6.5.86.5.9 e così via.

Caratteristiche chiave

• 1000A corrente di carico massima per la prova di cortocircuito della batteria ad alta corrente
• ≤ 5 μs tempo di risposta DC per risposta rapida a cortocircuito
• Resistenza integrata da 20 mΩ per la prova di cortocircuito esterno controllato
• Intervallo di temperatura: RT+10°C a 100°C
• Monitoraggio della temperatura superficiale della batteria a 2 canali, da -20 a 800°C
• PLC + controllo touchscreen per il funzionamento automatico della prova
• Acquisizione di corrente continua 0 ‰ 1000 A con precisione F.S. ± 0,5%
• Protezione integrata degli scarichi di fumo, del sollievo della pressione e della sicurezza a prova di esplosione

Prestazioni di base:

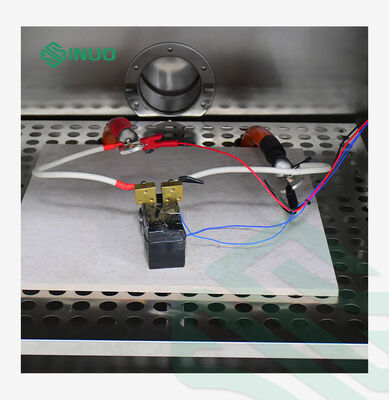

1. Semplice funzionamento e controllo: interfaccia uomo-macchina touch screen, controllo touch editing; la batteria è posta sullo scaffale del termostato.Chiudere la porta e premere il pulsante touch screen test per completare automaticamente il test.
2. Sicurezza e resistenza all'esplosione: le scatole interne ed esterne sono state progettate in modo più robusto.
3. Disegno estetico complessivo: aspetto bello ed elegante.
4. Comodo da spostare in posizione: il fondo dell'apparecchio è progettato con ruote universali e piedi di livellamento per facilitare il movimento e il fissaggio dell'apparecchio.

Requisiti e fasi di prova:

1. Dopo che l'attrezzatura è entrata in laboratorio, regolare la distanza tra la parte anteriore, posteriore, sinistra e destra dell'attrezzatura, regolare i piedi di livellamento per rendere il livello di base, e fissare le tazze di lancio.
2. Collegare il cavo di alimentazione al dispositivo e testare la macchina.
3. Impostare i parametri di prova, posizionare la batteria sullo scaffale della scatola di prova interna, chiudere la porta e avviare la prova.
4. Durante la prova, la porta non può essere aperta a volontà fino al completamento della prova.

Parametri tecnici:
