Tester di accensione a filo caldo IEC 60695-2-20 UL 746C per componenti elettrici

Tester di accensione a filo caldo IEC 60695-2-20 UL 746C per componenti elettrici

Informazioni sul prodotto

Apparecchio di prova di accensione a filo caldo conforme a IEC60695-2-20-1995, ASTMD3874-1997, IEC60950-1999, UL746A-2000, UL746C-2000, IEC829-1998.

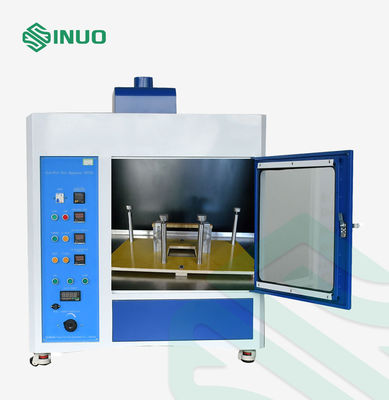

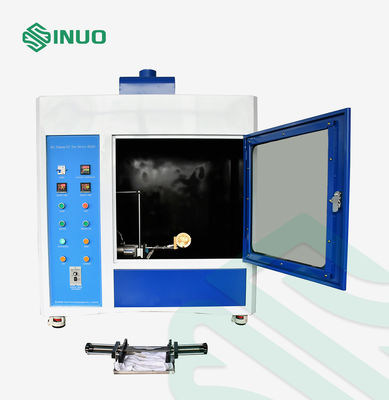

Questa camera ha uno sfondo nero all'interno, con dispositivo di ventilazione e illuminazione, il tempo e la potenza possono essere visualizzati sul touchscreen, con un ampio oblò per osservare e registrare comodamente, componenti di alta qualità garantiscono la stabilità e l'accuratezza del test.

Principio di funzionamento

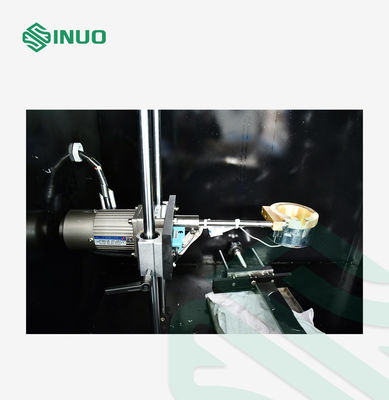

La prova di accensione a filo caldo utilizza un filo elettrico di dimensioni specifiche (lunghezza 250 mm, diametro 0,5 mm) e materiale specifico (Ni80/Cr20), dopo il preriscaldamento alla potenza richiesta (0,26 W/mm) e per il tempo specificato (8s ~ 12s), avvolgendolo 5 volte sul campione secondo una determinata tensione di avvolgimento (5,4 N) e passo di avvolgimento (6,35 mm), si testa il campione avvolto dal filo elettrico per 120 secondi sotto la potenza di riscaldamento prescritta (0,26 W/mm), valutando il rischio di incendio del campione in base al risultato del test, se si è acceso e al tempo di accensione.

Caratteristiche principali

• Supporta test secondoIEC 60695-2-20 e ASTM D3874
• Applicabile alla valutazione della sicurezza di prodotti elettrici ed elettronici
• Controllo PLC con display touchscreen da 7 pollici
• Regolazione e visualizzazione digitale della potenza di riscaldamento
• Durata di preriscaldamento e test preimpostabile
• Filo di resistenza Ni80/Cr20 specificato per test standardizzati
• Tensione e passo di avvolgimento controllati
• Ampio oblò per un comodo monitoraggio visivo
• Sistema di illuminazione e ventilazione interna
• Sfondo nero della camera di prova per una migliore osservazione della fiamma/accensione
• Design compatto da laboratorio con componenti elettrici affidabili

Parametri tecnici

Controllo e funzionamento

Il sistema integrato di controllo PLC e il touchscreen da 7 pollici forniscono un'interfaccia semplice per impostare e monitorare i parametri di prova.Gli operatori possono preimpostare il tempo di preriscaldamento, la durata del test e la potenza di riscaldamento, mentre il touchscreen fornisce la visualizzazione dei parametri in tempo reale durante il funzionamento.Il sistema di controllo digitale riduce la regolazione manuale e aiuta a mantenere condizioni di test coerenti tra i campioni, rendendo l'apparecchiatura adatta per test ripetibili di sicurezza antincendio in laboratorio.

Perché scegliere questo tester di accensione a filo caldo?Controllo preciso del riscaldamentoLa potenza di riscaldamento può essere regolata digitalmente per raggiungere la condizione di test specificata di 0,26 W/mm, supportando procedure di test coerenti.

Preparazione controllata del campioneLa disposizione dedicata dell'avvolgimento aiuta a mantenere la tensione di avvolgimento specificata di 5,4 N e il passo di avvolgimento di 6,35 mm.Facile funzionamento tramite touchscreen

Il controllo PLC e un touchscreen da 7 pollici rendono l'impostazione dei parametri e il monitoraggio dei test più convenienti per gli operatori di laboratorio.

Migliore osservazione del test

L'interno nero della camera, il sistema di illuminazione e l'ampio oblò offrono una visione più chiara del comportamento di accensione. Impostazioni di test flessibili

Sia la durata del preriscaldamento che quella del test possono essere preimpostate in base alla procedura di test, offrendo maggiore flessibilità per le applicazioni di laboratorio.

Ampie applicazioni di test sui materiali

L'apparecchiatura può essere utilizzata per la valutazione del rischio di incendio di materiali plastici, polimerici e isolanti elettrici, rendendola adatta per laboratori di sicurezza elettrica, produttori e strutture di test di terze parti.
