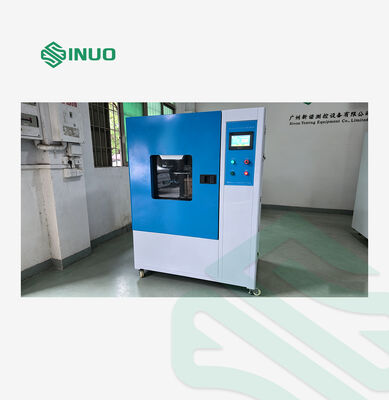

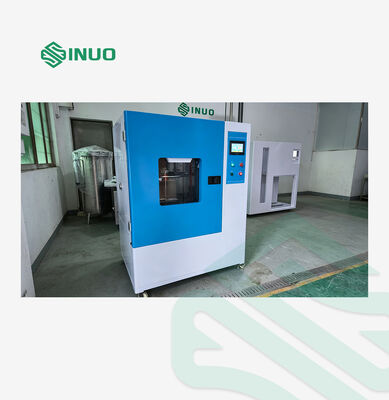

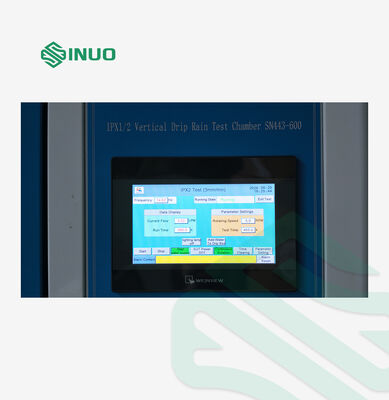

IEC 60529 IPX1-2 Camera di prova per la pioggia a goccia verticale per parti elettroniche e auto

Parametri tecnici

Parametri strutturali

Dimensioni piastra gocciolante

Circa L600 × L600 mm

Dimensioni camera interna

Circa L800 × P800 × H1000 mm

Dimensioni esterne complessive

Circa L1250 × P1020 × H1750 mm

Diametro foro gocciolante

Ø0,4 mm

Distanza tra i fori gocciolanti

20 × 20 mm

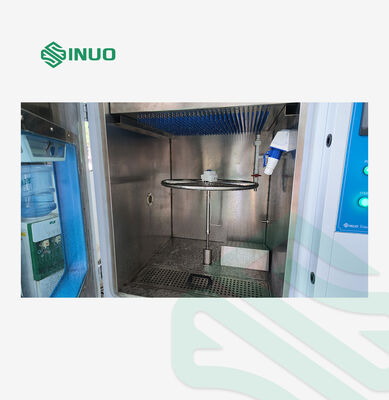

Diametro piatto girevole

Ø600 mm

Parametri funzionali

Volume pioggia

IPX1: 1±0,5 mm/min
IPX2: 3±0,5 mm/min

Modalità di regolazione flusso

Regolazione manuale

Modalità di sollevamento piastra gocciolante

Tipo fisso non sollevabile; sollevamento realizzato dal piatto girevole porta-campione

Altezza di sollevamento piatto girevole

400–700 mm

Capacità di carico piatto girevole

50KG

Angolo di inclinazione piatto girevole

0° o 15° (riferimento orizzontale)

Velocità di rotazione piatto girevole

1 giri/min (per test IPX1)

Intervallo tempo di prova

0-999 min

Dispositivi di protezione di sicurezza

Protezione da dispersione a terra, protezione da mancanza d'acqua, protezione da cortocircuito

Parametri elettrici

Alimentazione

220V CA

Potenza nominale

1,0 kW

Accessori standard

1 copia manuale operativo
1 copia certificato di fabbrica
1 scheda di garanzia apparecchiatura
1 cartuccia filtro
100 aghi per gocciolamento di prova
20 basi per aghi gocciolanti in ottone

Condizioni operative

L'utente deve garantire le seguenti condizioni e completare i collegamenti corrispondenti.

Sito di installazione

1. Pavimento piano con scarico liscio; pavimenti e pareti devono essere impermeabilizzati, dotati di scarichi a pavimento o canalette di drenaggio.
2. Capacità di carico del pavimento ≥ 200 kg/m²
3. Sito ben ventilato
4. Nessuna vibrazione severa intorno all'apparecchiatura
5. Nessuna forte interferenza di campo elettromagnetico intorno all'apparecchiatura
6. Nessuna sostanza infiammabile, esplosiva, corrosiva o polvere vicino all'apparecchiatura
7. Spazio adeguato per l'operatività e la manutenzione intorno all'unità: 600 mm di spazio libero sul retro, a sinistra, a destra e sopra
8. 1200 mm di spazio libero sul lato anteriore dell'apparecchiatura

Condizioni ambientali

• Temperatura: 5°C ~ 35°C
• Umidità relativa: ≤85% RH
• Pressione atmosferica: 86 kPa ~ 106 kPa

Condizioni di alimentazione

Tensione e frequenza

220V CA ±10%, 50Hz ±10%; Fase + Neutro + Filo di terra di protezione

Potenza installata

1,0 kW

Resistenza di terra di protezione

Resistenza di terra di protezione inferiore a 4 Ω

Interruttore di alimentazione

1. L'utente deve installare un interruttore differenziale (RCD) indipendente di capacità adeguata esclusivamente per questa apparecchiatura nel sito di installazione.
2. Sono vietati interruttori a coltello o prese a muro.
3. L'interruttore differenziale deve essere installato entro 2 metri dall'apparecchiatura.

Requisiti di alimentazione idrica

1. L'utente deve fornire un'alimentazione idrica con pressione dell'acqua ≥0,2 MPa, dotata di un rubinetto dell'acqua a 4 vie nel sito di installazione.
2. Il rubinetto dell'acqua deve essere entro 2 metri dall'apparecchiatura.

Requisiti di alimentazione aria

È richiesto un compressore d'aria; pressione dell'aria raccomandata: 0,6 ~ 0,8 MPa.
