11KN Vibratore ad alta potenza – Simulazione sinusoidale, casuale e d'urto a banda intera

Efficienza amplificatore11S24 parametri del generatore di eccitazione elettromagnetica

Forza di eccitazione sinusoidale massima

1100kg.f picco (11KN)

Forza di eccitazione casuale massima

1100kg.f rms (11KN)

Forza di eccitazione d'impatto massima

2200kg.f picco (22KN)

Intervallo di Frequenza

00～3300 Sensibilità:

Spostamento massimo

51 mm p-p

Velocità massima

2m/s

Accelerazione massima

100G(980 m/s²LA12

Frequenza di Risonanza di Primo Ordine

30000 Hz±5%

Carico effettivo300

kg  Frequenza di isolamento dalle vibrazioni

2.5 Hz

Diametro bobina mobile

Ф

240mm Sistema di protezione servo

10

Perdita di flussoViti sul tavolo

1

00×M10Perdita di flusso

＜

10gaussMomento Eccentrico Ammissibile

300N

·mDimensioni apparecchiatura

920L

mmx610Dmmx610Dmm (senza tavolo di espansione)LA12

Circa 1100

Kg (senza tavola scorrevole orizzontale)LA12

K amplificatore di potenza digitale switchingPotenza di uscita

12

KVAResistenza di terra

1

00VCorrente di uscita

100

AEfficienza amplificatore

≥90%

Frequenza di commutazione

116KHz

Rapporto Segnale/Rumore (SNR)

≥65dB

Livello di rumore

≤70dB

Dimensioni amplificatore

910L

mmx610Dmmx1150HmmSistema di protezione servo

Funzione

Temperatura, pressione del vento, sovraspostamento, sovratensione, sovracorrente, sottotensione in ingresso, guasto esterno, alimentazione di controllo, guasto logico, perdita di fase in ingresso

Controller digitale per vibrazioni VCSusb-2

Configurazione hardware

2 canali di ingresso simultanei, 1 canale di uscita

Sinusoidale, casuale, urto classico

Computer di controllo

Computer di marca con monitor LCD da 17", tastiera e mouse ottico

Software

Con interfaccia operativa bilingue (cinese/inglese), supporta analisi nel dominio del tempo e della frequenza, controllo della sorgente del segnale, analisi di sweep sinusoidale e altro ancora. Può generare automaticamente report di test in formato WORD e dispone di funzioni per la visualizzazione di segnali/dati, l'archiviazione, la configurazione dei parametri di test e l'analisi dei dati.

Sensore di accelerazione L

TE C04A07Intervallo di frequenza: 1-

8000Hz Sensibilità:

30pc/gIntervallo di temperatura: -40 - 160℃

Tavolo di estensione verticale VT60

Materiale

Lega di magnesio, anodizzato duro in superficie

Dimensioni tavolo600mm×600mm

Foro di fissaggio

Foro di fissaggio

Frequenza di utilizzo

Sinusoidale: 2

000 Hz; Casuale: 2000Hz

PesoCirca 57

KG

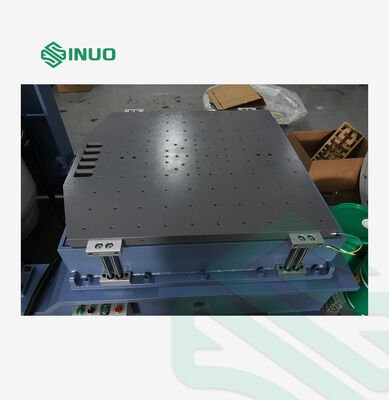

BTavola scorrevole a film d'olio orizzontale HG60Materiale

Alluminio/

Lega di magnesio, anodizzato duro in superficie

Dimensioni tavolo600mm×600mm

Foro di fissaggio

Manicotto filettato in acciaio inossidabile M8, durevole e resistente all'usura

Frequenza di utilizzo

Sinusoidale: 2

000 Hz; Casuale: 2000Hz

PesoCirca 57

KG

B402Sventola di raffreddamento (incluso silenziatore)

Potenza ventola4 KW

Portata ventola

40.8m³/Min

Pressione ventola

0.049

kgf/cm2

Requisiti elettriciAlimentazioneAC

trifase 380V/50Hz,

25

KVAAria compressa0.6Mpa Resistenza di terra

≤4Ω

Prestazioni dell'apparecchiatura e Vantaggi Strutturali

1. Struttura ottimizzata del corpo del tavolo vibrante

Adotta una bobina mobile fusa di precisione e lucidato a mano, abbinata a una guida assiale a doppio cuscinetto e a un sistema di supporto del carico fotoelettrico. Sopprime efficacemente la deviazione assiale e lo spostamento rotazionale durante i test di vibrazione ad alta frequenza, migliorando notevolmente la stabilità del test e la durata di servizio. Il design a doppio circuito magnetico realizza una distribuzione uniforme del campo magnetico e una dispersione di flusso ultra-bassa, evitando interferenze con i campioni di prova e le apparecchiature circostanti. La superficie adotta un trattamento anticorrosione per fosfatazione e una tecnologia di verniciatura automobilistica di alta qualità, con eccellente resistenza all'usura e alla ruggine per un funzionamento continuo industriale a lungo termine.
