IEC 60112 Tester di tracciamento delle perdite per il materiale isolante per veicoli elettrici CTI PTI Test

IEC 60112 Tester di tracciamento delle perdite per il materiale isolante per veicoli elettrici CTI PTI Test

Informazioni sul prodotto:

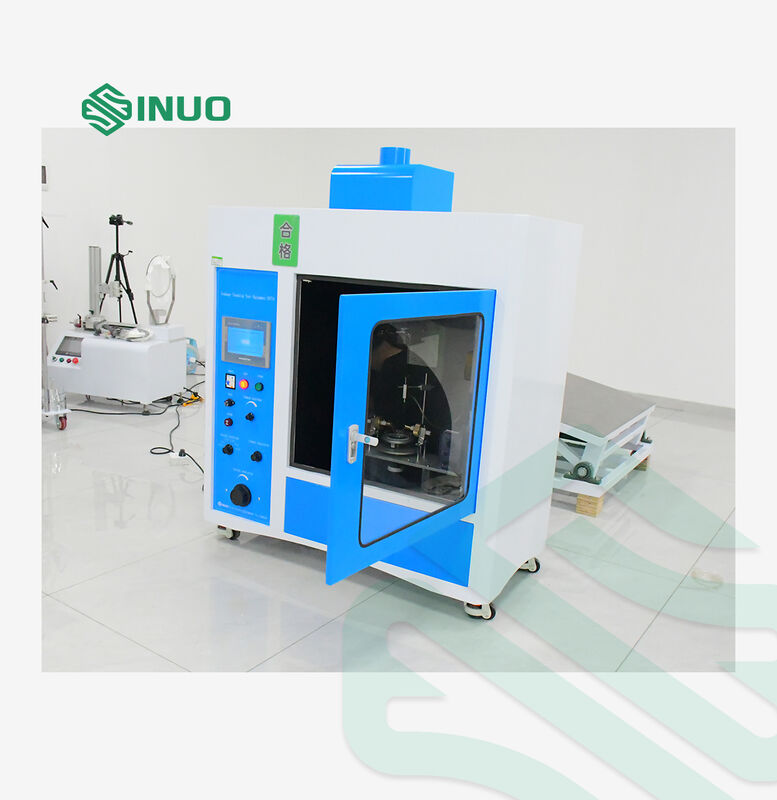

The SN774 Comparative Tracking Index (CTI) and Proof Tracking Index (PTI) tester is a professional laboratory testing device engineered for evaluating the tracking resistance performance of solid insulating materialsCompletamente conforme agli standard internazionali globali IEC, UL e ASTM, questa attrezzatura di prova di precisione è ampiamente adottata dai laboratori di ispezione della qualità,fabbriche di produzione e enti di certificazione terzi in tutta Europa, Nord America, Asia sudorientale e altre regioni del mondo.

Simulando l'ambiente di lavoro effettivo dei prodotti elettrici, il tester adotta la modalità di gocciolazione del cloruro di ammonio e di conduzione degli elettrodi ad alta tensione per rilevare il guasto dell'isolamento,rilevamento della rottura e dell'accensione da fiamma dei materiali isolanti sotto l'azione combinata del campo elettricoEsso fornisce dati di prova accurati e affidabili per la selezione dei materiali, la certificazione della sicurezza dei prodotti e il controllo della qualità dei prodotti elettrici ed elettronici.

Vantaggi del prodotto e caratteristiche chiave

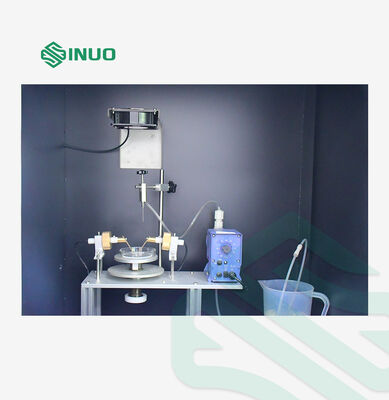

Configurazione di prova ad alta precisione: dotato di una micropompa Prominent importata per garantire un volume di goccia di liquido e un intervallo di gocciolazione estremamente precisi, eliminando gli errori di funzionamento manuale e garantendo risultati di prova ripetibili.

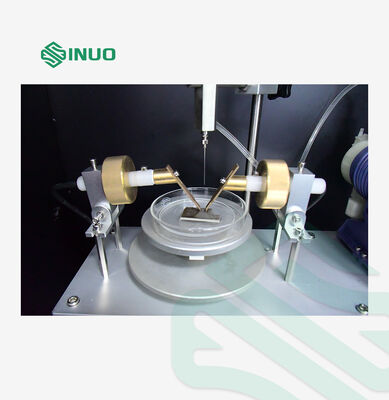

Elettrodi di platino professionali: adotta un elettrodo di platino di dimensioni standard con angolo compreso di 60° e pressione costante di 1,00 N, visualizzazione della pressione in tempo reale sullo schermo, che soddisfa pienamente i requisiti di prova standard.

Sistema di controllo PLC intelligente: dotato di un touch screen a colori da 7 pollici, impostazione in un solo clic della tensione di prova, della corrente, dei tempi di gocciolazione e dei parametri di tempistica, semplice funzionamento e visualizzazione intelligente dei dati.

Progettazione sicura e umanizzata: camera di prova chiusa, funzionamento esterno dopo la chiusura della porta, allarme automatico per errore di tracciamento (≥ 2s), garantendo efficacemente la sicurezza dell'operatore.

Struttura regolabile e calibrabile: dotato di blocco di calibro standard, altezza del tavolo e angolo degli elettrodi regolabili, conveniente per una calibrazione rapida e per soddisfare diverse esigenze di prova.

Ampia copertura di applicazioni: adatto a tutti i tipi di materiali isolanti elettrici, materie plastiche di ingegneria e accessori elettrici, a supporto dell'ispezione della qualità industriale e dei test di R&S.

Parametri tecnici

Parametro \ modello	SN774 (0,5 m3)
tensione di funzionamento	AC 220V±10% / 50Hz,1KVA
Controllo	PLC
Visualizzazione	schermo touch colorato da 7 pollici
Tensione di prova	Regolabile a 600V, precisione 1,5%
Dispositivo di cronometraggio	9999X0.1S
Elettrodo	Un paio di elettrodi di platino.
Dimensione dell'elettrodo di platino	(5±0,1) x ((2±0,1) x ((5) mm, 30° di inclinazione
Elettrodi inclusi angolo e distanza	60°±5°, la distanza è (4±0,1 mm)
Pressione dell'elettrodo	10,00N±0,05N La pressione può essere regolata e il valore può essere misurato e visualizzato in tempo reale sullo schermo touch
Controllo del liquido in caduta	Controllati da una micropompa Il volume del liquido che cade e l' intervallo sono accurati Marca della pompa: prominente
L'intervallo di caduta del liquido	30 ± 5S, regolabile
Altezza di caduta del liquido	35 ± 5 mm
Ritardo di rilascio del liquido	0.2S ((tempo di apertura della valvola solenoide)
Dimensione del liquido di caduta	45-50 goccioline/cm3
Circuito di ritardo temporale	2±0,1S (in corrente di 0,5A o superiore)
Caduta di pressione in caso di cortocircuito	8% MAX
Correnti di cortocircuito	1±0,1A 1%
Velocità del vento	0.2 m/s
Requisito ambientale	0°40°C, umidità relativa ≤ 80%, in assenza di vibrazioni evidenti e gas corrosivi
Dimensione e peso dell'apparecchiatura	1100 mm* 550 mm* 1100 mm, 180 kg
Conforme alla norma	IEC 60695, IEC 60112, IEC 60598-1, IEC 60884-1, UL746A, ASTMD3638 ecc.
