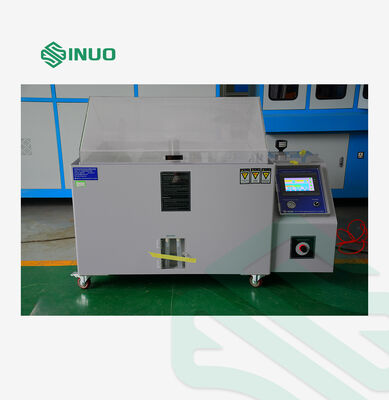

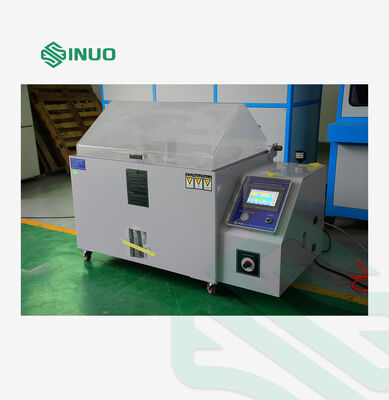

ISO 9227 Camera di prova con spruzzo di sale acido per le prove di corrosione NSS AASS CASS

Alimentazione elettrica

Condizioni di alimentazione e alimentazione

CA 220 V monofase a due fili + messa a terra protettiva; Intervallo di fluttuazione della tensione consentito ± 10% V;

L'intervallo di fluttuazione di frequenza consentito è 50/60± 0,5 HZ; Alimentatore TN-S o alimentatore TT;

La resistenza di terra del filo di terra protettivo è inferiore a 4 Ω;

Gli utenti sono tenuti a configurare gli interruttori dell'aria o dell'alimentazione di capacità corrispondente per l'apparecchiatura nel sito di installazione e questo interruttore deve controllare in modo indipendente l'uso dell'apparecchiatura.

Indice di prestazione

Utilizzare le condizioni ambientali

1. La temperatura ambiente è 5~30 ℃ e l'umidità relativa è ≤ 85% RH;

2. Il luogo di installazione deve essere piano e privo di vibrazioni;

3. L'attrezzatura deve essere tenuta lontana da fonti di calore e da sostanze infiammabili ed esplosive;

4. La posizione di installazione non deve essere esposta direttamente alla luce solare e deve essere mantenuta la circolazione dell'aria interna;

5. Il luogo di installazione dell'apparecchiatura deve essere pulito e non deve essere installato in un luogo con più polvere o in corrispondenza dello scarico della polvere

Intervallo di temperatura e umidità

Temperatura di laboratorio: RT~ 50 ℃

Temperatura del barile di pressione: RT ~ 63 ℃

Umidità relativa ≥ 85% UR

Velocità di riscaldamento

Temperatura di laboratorio RT →+50 ℃ ≤ 60 min

Temperatura del barile a pressione RT →+63 ℃ ≤ 60 min

Principali parametri tecnici

Risoluzione della temperatura: 0,1 ℃

Deviazione della temperatura: ± 1 ℃

Uniformità della temperatura: 2 ℃

Fluttuazione della temperatura: 1 ℃

Volume di spruzzo (m1/80 cm2/h) 1,0~2,0 (raccogliere per almeno 16 ore e prendere il valore medio)

Pressione di spruzzo: 1,00 ± 0,01 kgf/cm2

Valore PH della medicina liquida: neutro 6,0~7,0, acido 3,0~3,1

Valore PH della soluzione spray: neutro 6,5~7,2, acido 3,1~3,3

Tempo di controllo: 1S~9999H può essere impostato arbitrariamente

Nota: la perdita di anidride carbonica nella soluzione durante la spruzzatura può causare la variazione del valore del pH. È possibile utilizzare i seguenti metodi, come riscaldare la soluzione a più di 35 ℃ prima di inserirla nell'apparecchiatura di prova o utilizzare acqua fresca bollente per preparare la soluzione per ridurre il contenuto di anidride carbonica nella soluzione, evitando così la variazione del valore del pH. Il test dell'acido o il test della nebbia salina accelerata con rame servono a garantire il valore del pH della soluzione spray, regolare il valore del pH della soluzione su 2,8~3,0 e verificare se la soluzione e/o il soluto soddisfano i requisiti.

Testare la conformità e gli standard di implementazione del prodotto

1. Metodo di prova in nebbia salina GB/T2423.17-2008/IEC 60068-2-11-1981

2. ASTM. B117-2009 Test in nebbia salina

3. Metodo di prova dello spruzzo d'acqua salata JIS H8502

4. Metodo di prova dello spruzzo d'acqua salata GB/T10125-2012/ISO 9227-2006

5. GB-T5170.8-2008 Metodo di ispezione per apparecchiature di prova ambientale per prodotti elettrici ed elettronici - Apparecchiature per prove in nebbia salina

6. Metodo di ispezione GB-T5170.11-2008 per apparecchiature di prova per gas corrosivi

7. Test in nebbia salina ISO9227

8. GB-T10587-2006 Condizioni tecniche per la camera di prova in nebbia salina

Caratteristiche della struttura

Struttura a scatola

Il laboratorio adotta lastre di polietilene PVC importate (Asia meridionale, Taiwan) con uno spessore di 8 mm e una temperatura durevole di 85 ℃.

Il coperchio della guarnizione del laboratorio è realizzato in lastra acrilica importata con uno spessore di 8 mm.

La bottiglia di ricarica del reagente adotta il rilevamento nascosto del livello dell'acqua, facile da pulire e non facile da rompere.

Il cilindro dell'aria compressa è realizzato in acciaio inossidabile SUS304 # resistente all'alta pressione, che ha il miglior effetto di isolamento termico.

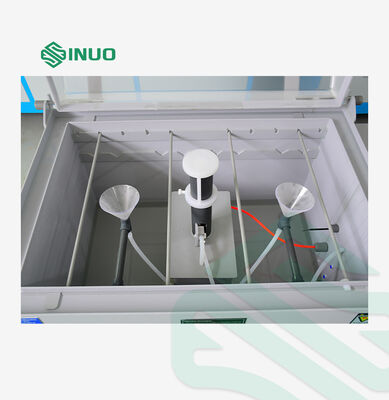

Il rack del materiale di prova adotta un rack divisorio piano, che può regolare liberamente l'angolo di caduta della nebbia e di essere appannato su tutti i lati. Ci sono molti campioni posizionati.

Il coperchio di chiusura è azionato pneumaticamente.

Il laboratorio è sigillato con acqua per garantire l'assenza di perdite di gas corrosivo nella scatola.

La scatola di controllo e la scatola di prova sono integrate e le strutture sinistra e destra sono facili da usare.

La struttura di separazione dell'acqua e dell'elettricità è adottata per impedire efficacemente all'acqua di entrare nel quadro di controllo elettrico e danneggiare gli accessori.

Copertura dell'armadio

Il coperchio sigillante del laboratorio è costituito da una lastra acrilica importata con uno spessore di 8 mm e la parte superiore è trasformata in un coperchio sigillante con angolo di 1000, che impedisce efficacemente alla condensa di cadere sulla superficie del campione durante il test e di influenzare i risultati del test.

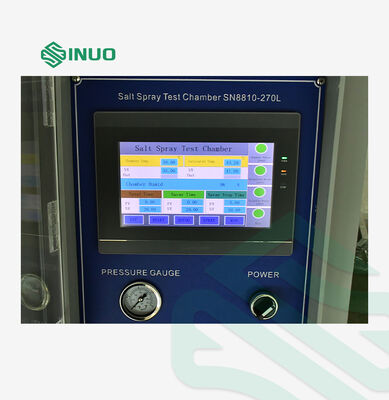

Pannello di controllo

Manometro, interruttore principale.

Armadio di controllo per la distribuzione dell'energia

Elettrovalvola di riempimento acqua, elettrovalvola di spruzzo, elettrovalvola di disappannamento, scheda di distribuzione dell'alimentazione, protezione da surriscaldamento, serbatoio di pressione di saturazione dell'aria, valvola di controllo dello spruzzo.

Sistema di riscaldamento

Viene adottata la modalità di riscaldamento a vapore acqueo e il PID del tubo riscaldante in lega di titanio controlla il riscaldamento per raggiungere l'equilibrio della temperatura.

Sistema di reintegro dell'acqua

1. Supplemento d'acqua per laboratorio e barile a pressione: i sistemi di controllo manuale e automatico del supplemento d'acqua possono essere collegati al controllo automatico del supplemento d'acqua del tubo dell'acqua del rubinetto o alla modalità manuale di doppio supplemento d'acqua, che è facile da usare;

Nota: se l'acqua del rubinetto presenta troppe impurità o è acida o alcalina, è necessario installare un filtro all'ingresso dell'acqua.

2. Supplemento di acqua medicinale liquida: viene adottato un grande serbatoio dell'acqua con interno nascosto e viene adottato un supplemento di acqua manuale.

Sistema di drenaggio

Dispositivo di controllo della valvola di drenaggio, modalità di drenaggio manuale.

Sistema di spruzzatura

Adottare il principio Bernoult per assorbire l'acqua salata e quindi atomizzare, con grado di atomizzazione uniforme;

Non esiste alcun fenomeno di cristallizzazione che blocchi, che possa garantire lo standard dei test continui;

Ugello in vetro speciale;

La torre di spruzzatura conica regolabile può disperdere efficacemente lo spruzzo, garantire uno spruzzo uniforme e controllare la quantità di spruzzo.

Modalità spruzzo

Continuo/intermittente

Sistema di alimentazione dell'aria

La pressione dello spruzzo viene regolata di 1 kg/cm2 in due fasi. Per la prima volta, l'aria compressa viene regolata a 2 kg/cm2 ed entra nel barile saturo per il riscaldamento. Per la seconda volta la pressione dello spruzzo viene regolata su 1 kg/cm2.

Sistema di scarico della nebbia

1. Dispositivo di scarico della nebbia con bilanciamento della pressione completamente automatico, che deve essere collegato solo al tubo di scarico della nebbia e scarica automaticamente la nebbia in base alla pressione nella scatola.

2. Interruttore del pulsante di disappannamento manuale. Basta fare clic su questo pulsante prima di aprire il coperchio della camera di prova per rimuovere rapidamente la nebbia interna.

3. Nota: il tubo di scarico della nebbia della macchina deve essere esteso fino allo spazio aperto all'aperto ed è necessario evitare di trovarsi vicino ad articoli corrosivi per evitare che la nebbia proveniente dalla macchina corroda altri articoli; Il tubo di scarico della nebbia esteso deve essere privo di ondulazioni per evitare che la condensa nel tubo di scarico della nebbia blocchi il tubo di scarico della nebbia e scarichi efficacemente il gas di scarico.

Sistema di controllo elettrico

Controllore

Display touch screen da 1,7", interfaccia user-friendly, tutte le informazioni a colpo d'occhio.

2. Tutto il sistema di protezione digitale per avvisi di guasti multipli, che impedisce la combustione a secco e la sovratemperatura.

3. Adotta un'uscita SSR ad alta potenza e contatti relè in argento puro importati, con una durata di 106.

4. Modalità di controllo multidirezionale, che può essere testata in modalità continua/intermittente/manuale/automatica.

5. È dotato di modalità di disappannamento manuale/automatica per garantire l'assenza di perdite di nebbia salina, in modo da evitare la corrosione del laboratorio.

6. Il metodo di correzione nascosto garantisce che la temperatura sia assolutamente controllabile.

7. Con la funzione di memoria in caso di interruzione di corrente. In caso di improvvisa interruzione di corrente o spegnimento durante l'esperimento, i dati verranno salvati automaticamente, senza perdere il tempo dell'esperimento, in modo da evitare di rifare l'esperimento.

Modalità di immissione della temperatura

Può essere impostato sul touch screen

Visualizzazione della temperatura

Visualizza il valore impostato e il valore effettivo della temperatura.

Visualizzazione dell'ora

Visualizzato sul touch screen, tempo minimo 1 secondo.

Modalità operativa

Funzionamento continuo/funzionamento intermittente.

Intervallo di impostazione della temperatura

Limite superiore e inferiore dell'intervallo di temperatura massima 5 ℃.

Visualizzazione del pannello

Impostazione del valore della temperatura, valore della temperatura attuale, ora impostata, ora attuale, tempo di spruzzatura, tempo di temperatura costante, indicatore di eccessiva temperatura, indicatore di anomalia di mancanza d'acqua, indicatore di fine operazione, indicatore di stato di spruzzatura, indicatore di stato di disappannamento.

Corpo di misurazione della temperatura

Resistenza al platino PT100.

Modalità di controllo della temperatura

PID di saturazione anti-integrale, modalità di controllo della regolazione della temperatura bilanciata BTC (apparecchiatura per test della temperatura).

Dispositivo di protezione di sicurezza

Scatola di prova

Protezione da sovratemperatura estrema, protezione da carenza d'acqua.

Barilotto saturo

Protezione da sovratemperatura estrema, protezione da carenza d'acqua.

Sistema di riscaldamento

Combustione a secco del tubo di riscaldamento, alimentazione e drenaggio anomali dell'acqua

Alimentazione elettrica

Protezione dalle perdite, protezione da sovraccarico e cortocircuito

Requisiti dell'ambiente di archiviazione

La temperatura ambientale dell'apparecchiatura deve essere mantenuta tra 0 ℃~+45 ℃

Requisiti per il luogo di installazione

La distanza tra i pannelli delle pareti laterali sinistro e destro e posteriore della scatola di prova e la parete non deve essere inferiore a 600 mm e la distanza tra la parte anteriore e la parete non deve essere inferiore a 800 mm. Quando si trasporta l'attrezzatura, verificare se può entrare nella porta, nel passaggio, nell'ascensore, ecc., in modo da evitare di influenzare l'avanzamento del progetto.

Criteri di accettazione e verifica di parte terza

1. Criteri di accettazione: gli indicatori tecnici dovranno essere conformi alle modalità specificate nell'"Accordo tecnico" firmato da entrambe le parti.

2. Modalità di accettazione: l'accettazione formale avverrà presso la sede del Richiedente.

3. Se il richiedente deve invitare una terza parte (verificata dal Centro nazionale di ispezione della qualità delle apparecchiature per test ambientali e ha rilasciato un rapporto di ispezione valido) a partecipare all'accettazione prima di lasciare la fabbrica, il costo sarà a carico del richiedente. Se la prima accettazione non è qualificata, le spese sostenute nella seconda accettazione dopo il miglioramento da parte del fornitore saranno a carico del fornitore.

4. Il cliente affida la verifica al Centro nazionale di ispezione qualità delle apparecchiature per test ambientali.
