IEC 60529 IPX1-IPX8 Sistema di prova impermeabile per la protezione contro l'ingresso di contenitori

IEC 60529 IPX1-IPX8 Sistema di prova impermeabile per la protezione contro l'ingresso di contenitori

Visualizzazione del prodotto

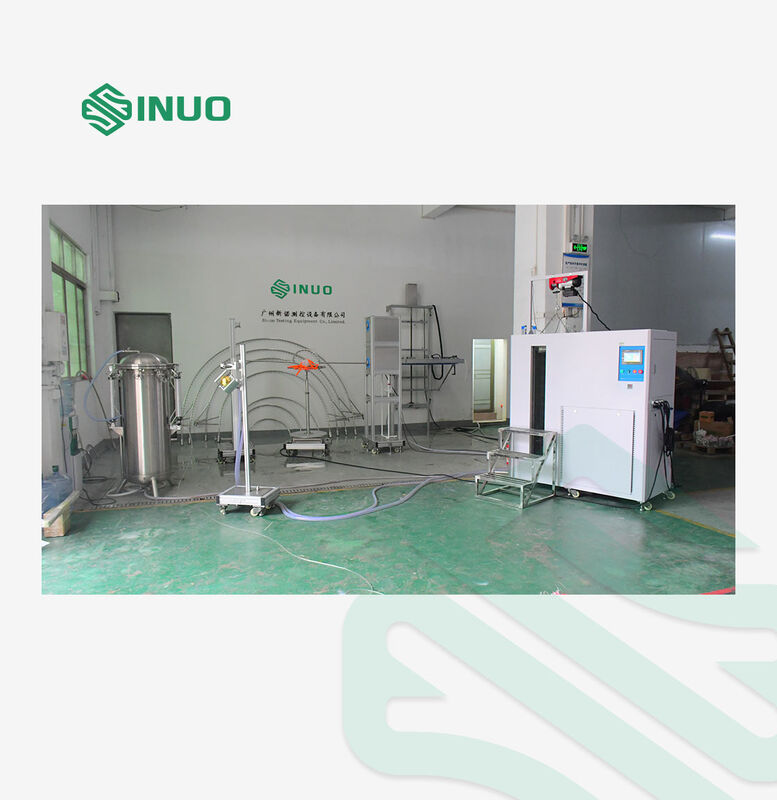

Il sistema di prova impermeabile IPX1-IPX8 integrato SN4418 è una soluzione modulare per la prova dell'ingresso dell'acqua per valutare la protezione degli involucri elettrici ed elettronici contro la penetrazione dell'acqua.

Progettato secondo la norma IEC 60529:2013, il sistema integra più metodi di prova da IPX1 a IPX8 in una soluzione di laboratorio coordinata.Può essere configurato per prodotti che vanno dagli apparecchi elettrici domestici e dalle apparecchiature di illuminazione agli involucri elettrici e ad altri prodotti che richiedono prove di impermeabilità IP e di protezione da penetrazione.

Questo sistema comprende:

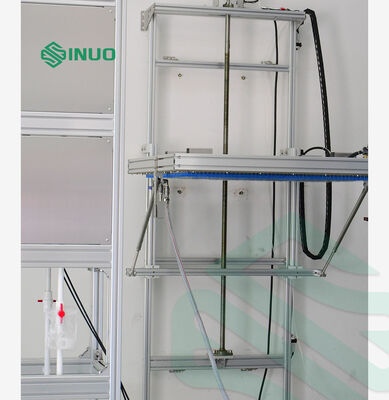

1. IPX1-IPX2 Apparecchio di prova per goccioline di pioggia verticale

L'apparecchio per la gocciolata verticale è progettato per simulare le gocce d'acqua che cadono verticalmente.mentre la piastra a goccia in acciaio inossidabile fornisce una distribuzione stabile dell'acqua.

Specificità:

2. IPX3-IPX4 Apparecchio di prova per tubi oscillanti

Il testatore di tubi oscillanti utilizza un meccanismo a manovella azionato da un motore per generare spruzzi d'acqua controllati.

Parametri tecnici:

- No, no, no, no.	Articolo	parametri
1	Rifornimento idrico	Flusso d'acqua> 10L/min±5% acqua pulita senza inclusione.
2	Dimensioni del tubo oscillante	Prodotto standard con tubi oscillatori R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm, in acciaio inossidabile
3	Fuoco di ago	Φ0,4 mm
4	Angolo compreso di due fori	IPX3:120°; IPX4:180°
5	Angolo di oscillazione del tubo	Può essere preimpostato un massimo di ±175° (Nota: lo standard richiede IPX3:120°; IPX4:360°, ma a causa del posizionamento del giradischi sotto il tubo oscillante durante la prova, non è possibile raggiungere il 360° durante la prova effettiva,se senza giradischi, allora 360° può essere raggiunto)
6	Velocità di oscillazione	IPX3: 4 secondi/tempo (2×120°); IPX4: 12 secondi/tempo (2×360°);
7	Flusso d'acqua	Può essere impostato in base alle dimensioni del pendolo e al numero di fori (0,07 L/min per foro)
8	Tempo di prova	0.01S 99 ore 59 minuti, può essere preimpostato
9	Indicatore di pressione	0 ~ 0,25 MPa
10	Requisiti del sito	Sala di prova impermeabile IP dedicata, il terreno deve essere piatto con illuminazione 10A interruttore di perdita impermeabile (o presa) utilizzato per le attrezzature.Installazione a terra
11	Area	Secondo il tubo oscillante scelto

3. IPX3-IPX4 ugello di spruzzatura

Per le zone di contenimento che non possono essere esposte adeguatamente dal tubo oscillante, l'ugello di spruzzo portatile fornisce un metodo di prova alternativo.

L'ugello di spruzzo è progettato e fabbricato in conformità alle norme IEC60529 IPX3 e IPX4.

Parametri tecnici:

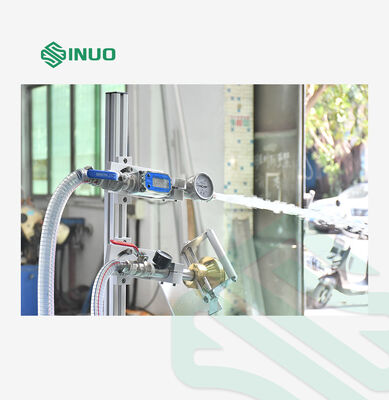

4. IPX5-IPX6 Fuoco del tubo

Il modulo dell'ugello del tubo è progettato per i test a getto d'acqua potenti e supporta requisiti di flusso separati per IPX5 e IPX6.

Parametri tecnici:

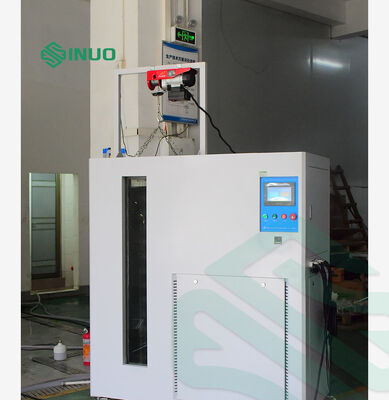

5. IPX7 Camera di immersione integrata e serbatoio di approvvigionamento idrico e armadio di controllo

L'unità di approvvigionamento idrico integrata funge da sezione centrale di controllo del sistema di prova impermeabile.Fornisce un flusso d'acqua e una temperatura controllati per diversi livelli di prova IP e funziona anche come camera di immersione IPX7 e sistema di approvvigionamento idrico IPX8.

Parametri tecnici:

6. IPX8 Serbatoio di immersione profonda

Il serbatoio di immersione profonda è progettato e fabbricato in conformità alla norma IEC60529 IPX8.

Parametri tecnici:

1 recipiente a pressione: serbatoio in acciaio inossidabile, diametro 0,6 metri, altezza 1,2 metri.

2 gamma di regolazione della pressione: 0 ~ 5 bar (può essere personalizzata).

3 sistema di pressione: pompa in acciaio inossidabile + convertitore di frequenza.

4 precisione del manometro: 0,25°, gamma: 6 bar.

5 tempo di prova: 0-99 min.

6 pressione massima limite: 5 bar.

7 protezione da pressione: protezione degli interruttori di pressione.

8 collegare all'apparecchiatura di approvvigionamento idrico connessione 3/4 tubo di tubo di filo d'acciaio ad alta pressione

7.Turntable

La fase di rotazione inclinabile è l'accessoio necessario per la prova IPX1~IPX6.

Perché scegliere un sistema di prova IPX integrato?

Una piattaforma per IPX1-IPX8

Invece di installare macchine di prova impermeabili separate per ogni livello IP, la configurazione integratametodi di prova dell'ingresso dell'acquainsieme in una soluzione di laboratorio.

Controllo del flusso e della temperatura dell'acqua

Il sistema di approvvigionamento idrico centralizzato supporta sia applicazioni a flusso piccolo che a flusso grande, con temperatura dell'acqua programmabile e controllo del flusso.

PLC + touchscreen

I parametri di prova possono essere preimpostati e monitorati tramite l'interfaccia touchscreen a 7 pollici controllata dal PLC, semplificando il funzionamento quotidiano e migliorando la ripetibilità dei test.

Configurazione flessibile del laboratorio

Le diverse dimensioni dei tubi oscillanti, i metodi di spruzzatura, le apparecchiature di immersione e le configurazioni dei giradischi consentono di adattare il sistema a diversi campioni di prova e disegni di laboratorio.

Progettato per il test del codice IP

Il sistema è stato progettato in base ai requisiti di prova di impermeabilità IEC 60529 IPX1-IPX8, il che lo rende adatto ai laboratori coinvolti nella protezione dell'ingresso degli involucri,sperimentazione dei prodotti elettrici e sperimentazione della conformità.
