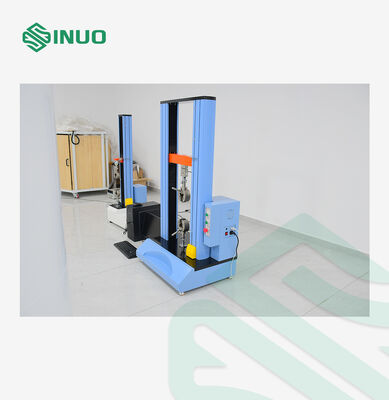

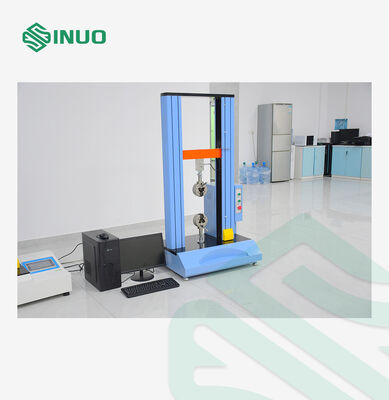

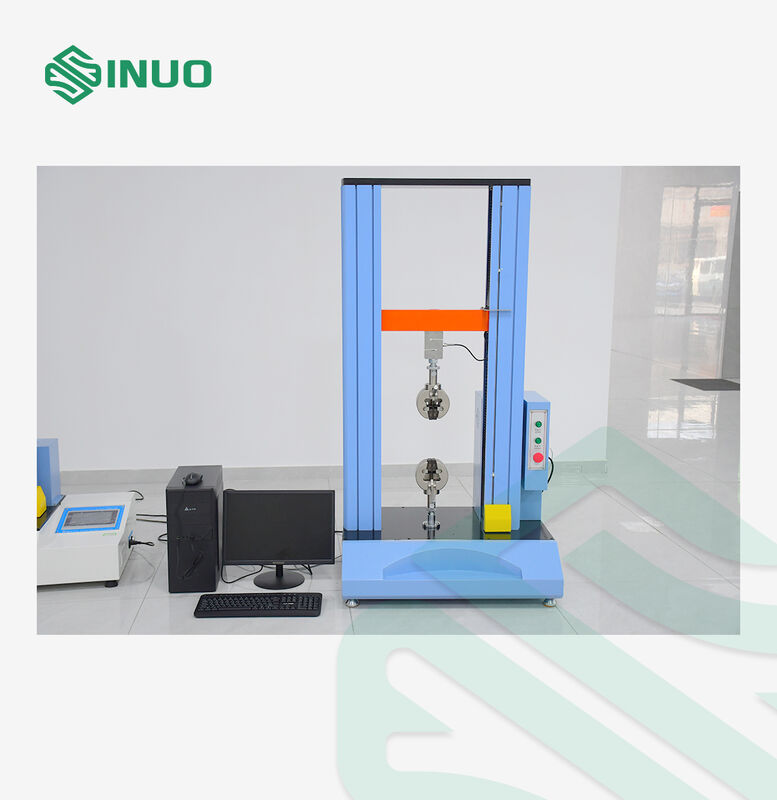

Macchina di prova universale per materiali da 10 kN per prove di trazione, compressione e flessione

Panoramica del prodotto:

Questa macchina adotta il controllo computerizzato, ampiamente utilizzata nelle proprietà meccaniche di vari test sui materiali, con appositi dispositivi di fissaggio è adatta anche per tutti i tipi di prodotti finiti per prove di trazione, compressione, sbucciatura, taglio, lacerazione, flessione (piegatura). Può stampare una serie di dati, in base a diversi dati per produrre un confronto grafico dell'output, alta precisione di controllo, facile da usare; design modulare, una varietà di accessori, combinazione flessibile.

Caratteristiche principali

Piattaforma di prova per materiali multifunzione

Un telaio di prova può essere configurato per diverse applicazioni di prova meccanica, tra cui:

• Test di resistenza a trazione ed allungamento
• Prove di compressione
• Prove di flessione a tre punti
• Prove di taglio
• Prove di lacerazione
• Prove di sbucciatura
• Prove di perforazione
• Prove di trazione e compressione delle molle
• Prove cicliche statiche e dinamiche

Il sistema di controllo basato su computer consente di configurare velocità di prova, condizioni di carico, condizioni di rottura e durata della prova in base al metodo di prova selezionato.

Servomotore per un controllo del movimento stabile

Il sistema di servomotore fornisce un controllo ad anello chiuso di posizione, velocità e coppia, contribuendo a mantenere un movimento stabile durante le prove.

Il sistema di azionamento è progettato per un funzionamento regolare sia a basse che ad alte velocità e fornisce una risposta rapida durante l'accelerazione e la decelerazione.

Trasmissione a vite a ricircolo di sfere di precisione

La macchina utilizza un sistema di trasmissione a vite a ricircolo di sfere Taiwan ZPT per un movimento meccanico preciso e stabile.

La struttura a vite a ricircolo di sfere fornisce un'efficiente trasmissione di potenza, basso attrito e buona ripetibilità di posizionamento, rendendola adatta per movimenti controllati di trazione, compressione e flessione.

Acquisizione dati ad alta velocità

Il sistema di controllo utilizza un dispositivo di acquisizione analogico-digitale a 24 bit con una frequenza di campionamento fino a2.000 misurazioni al secondo.

Ciò consente al sistema di catturare rapidi cambiamenti di forza durante una prova ed elaborare dati di misurazione ad alta risoluzione.

L'encoder di spostamento fornisce una risoluzione fino a 0,0005 mm in base alla configurazione fornita.

Software di prova flessibile

Il software del computer fornito fornisce configurazione del test, misurazione in tempo reale, analisi delle curve e generazione di report.

Gli utenti possono configurare diversi progetti di prova e selezionare le unità di misura, i parametri di controllo e gli elementi di risultato richiesti.

Le curve supportate includono:

• Carico-Spostamento
• Carico-Tempo
• Spostamento-Tempo
• Tensione-Deformazione
• Deformazione-Tempo
• Tensione-Tempo

Il software supporta anche calcoli statistici, tra cui valore medio, deviazione standard e coefficiente di variazione.

Dispositivi di fissaggio standard

La macchina di prova universale può essere fornita con più dispositivi di fissaggio intercambiabili per diverse applicazioni di prova meccanica.

Il dispositivo di flessione a tre punti fornito è progettato secondo la configurazione specificata per le prove ISO 178.

Un estensimetro a grande deformazione è incluso anche nella configurazione fornita per la misurazione della deformazione.

Software di prova e misurazione

Il sistema di misurazione e controllo computerizzato TM2101 è sviluppato per applicazioni di prova universale di materiali.

Può essere configurato per diverse procedure di prova e supporta la valutazione delle proprietà meccaniche in condizioni di trazione, compressione, flessione, taglio, lacerazione, sbucciatura e perforazione.

Elenco configurazione:

★ Caratteristiche eccezionali del software

1. Supporta il cambio di interfaccia tra lingua inglese e cinese.

2. Supporta la navigazione funzionale, gli utenti accedono al modulo di funzione di prova corrispondente in base all'interfaccia di navigazione.

3. Supporta tutti i tipi di test sulle proprietà meccaniche dei materiali metallici, come trazione, compressione, flessione, taglio e altri test sui metalli.

4. Supporta tutti i tipi di test sulle proprietà meccaniche dei materiali non metallici, come resistenza alla compressione e alla flessione del cemento, compressione del calcestruzzo, compressione della schiuma rigida, ecc.

5. Supporta la funzione di test estesa, gli utenti possono aggiungere i propri elementi di test.

6. Modulo di impostazione indipendente del progetto di test aperto, i progetti di test possono essere stabiliti dal personale tecnico, gli operatori di test fanno riferimento ai progetti di test per eseguire i test, riducendo notevolmente i requisiti di livello professionale della maggior parte degli operatori di test e la difficoltà di funzionamento.

7. Progettazione del processo di controllo del test, gli utenti visualizzano i passaggi di controllo del test a colpo d'occhio, ricchi tipi di istruzioni.

8. Il nome dei dati di test può essere modificato e la sequenza di visualizzazione dei dati di test può essere regolata per soddisfare i requisiti speciali di output dei dati degli utenti.

9. Supporta elementi di dati di test aggiuntivi personalizzati.

10. Supporta standard di test aggiuntivi personalizzati ed elaborazione dati di test.

11. Supporta il calcolo statistico dei dati di test (media, deviazione standard, coefficiente di variazione).

12. Supporta l'analisi delle curve;

13. Supporta la tracciabilità dei test.

14. Supporta report di test personalizzati, utilizzando fogli di lavoro Word o Excel, facili da usare, impostazioni semplici, è possibile stampare o visualizzare in anteprima.

15. Il software dispone di una varietà di protezioni di sicurezza dell'attrezzatura e di sicurezza dei test.

16. Documentazione di aiuto software dettagliata.

Sistema di controllo e sicurezza

La macchina combina il controllo software con pulsanti di controllo fisici per un comodo funzionamento in laboratorio.

Le funzioni di sicurezza includono:

• Arresto di emergenza
• Controllo movimento rapido/lento
• Limiti di corsa superiore e inferiore
• Protezione da sovraccarico
• Arresto automatico al punto di rottura
• Funzionamento software e unità di controllo

La scheda di controllo fornisce inoltre molteplici interfacce di ingresso e uscita per l'espansione del sistema, tra cui USB, RS232, RS485, ingressi/uscite analogici e interfacce encoder.
