Camera di prova di umidità di temperatura

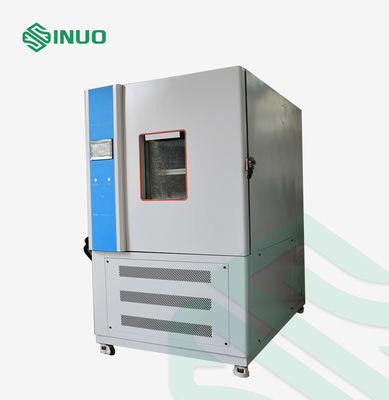

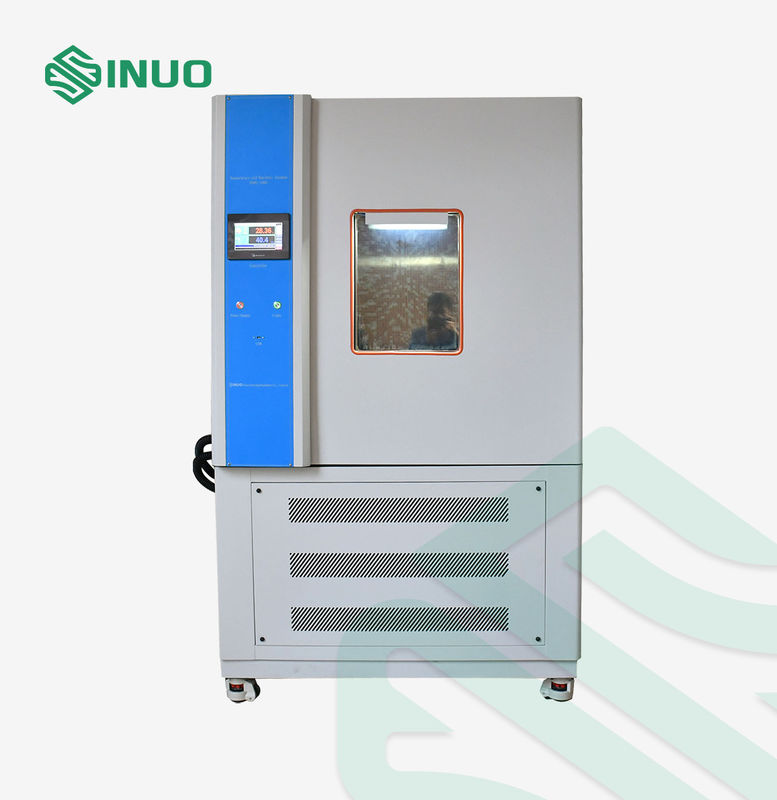

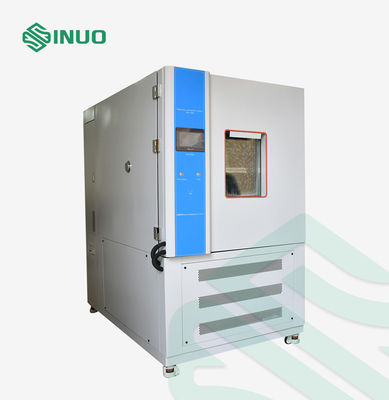

IEC 60068 Camera di prova di temperatura e umidità da -70°C a +150°C Prova ambientale

IEC 60068 Camera di prova di temperatura e umidità da -70°C a +150°C Prova ambientale

Marchio:	Sinuo
Numero di modello:	SN881-1000L
MOQ:	1
Prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 SET AL MESE

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Dimensione interna:

1000*1000*1000 mm

Dimensione esterna:

1280*2150*2050 mm

Intervallo di temperatura:

-70 °C ~+150 °C

Intervallo di umidità:

20%~98%RH

Velocità di riscaldamento:

≧2-3°C/min

Tasso di raffreddamento:

¥1°C/min, media senza carico

Imballaggi particolari:

Custodia in compensato

Capacità di alimentazione:

10 SET AL MESE

Evidenziare:

Camera per test di umidità e temperatura da -70°C a +150°C

Camera per test ambientali con umidità relativa dal 20% al 98%.

Camera per prove climatiche 1000×1000×1000 mm

Descrizione del prodotto

Camera di prova per temperatura e umidità IEC 60068 da -70°C a +150°C Test ambientale

La camera di prova per temperatura e umidità è progettata per test di affidabilità ambientale di componenti elettronici, prodotti elettrici, elettrodomestici, materie plastiche, materie prime e altri prodotti industriali.

Fornisce condizioni di prova controllate di alta temperatura, bassa temperatura e umidità per valutare le prestazioni e l'affidabilità del prodotto durante lo stoccaggio, il trasporto e l'esposizione ambientale. Con un sistema di controllo programmabile di temperatura e umidità, la camera può eseguire test ambientali sia costanti che ciclici.

La camera è adatta per applicazioni quali test a freddo, test a caldo secco, test a caldo umido stazionario e test a caldo umido ciclico, rendendola una soluzione pratica per lo sviluppo del prodotto, il controllo qualità, i laboratori di affidabilità e i test di conformità.

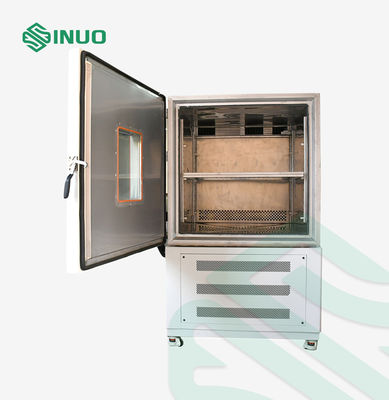

IEC 60068 Camera di prova di temperatura e umidità da -70°C a +150°C Prova ambientale

Caratteristiche principali

Ampio intervallo di temperatura da -70°C a +150°C
Intervallo di controllo dell'umidità dal 20% al 98% UR
Camera di lavoro da 1000 × 1000 × 1000 mm
Touchscreen a colori da 7 pollici con controllo programmabile
Supporta programmi di test di temperatura e umidità
Fino a 120 gruppi di programmi programmabili
Fino a 12.000 segmenti programmabili
Visualizzazione della curva di temperatura e umidità in tempo reale
Interfaccia di comunicazione RS-232 / RS-485
Regolazione automatica della capacità di refrigerazione
Sistema di refrigerazione a compressione meccanica raffreddato ad aria
Molteplici funzioni di protezione di sicurezza
Passacavo/passacavo da 50 mm di diametro
Posizione e quantità del foro di passaggio personalizzabili
Interfaccia operativa inglese/cinese

Standard applicabili

La camera ambientale è progettata per i metodi di prova specificati nei seguenti standard di prova ambientale IEC 60068:

Standard	Metodo di prova	Applicazione
IEC 60068-2-1:2007	Prova A – Freddo	Test ambientale a bassa temperatura
IEC 60068-2-2:2007	Prova B – Caldo secco	Test a caldo secco ad alta temperatura
IEC 60068-2-30:2005	Prova Db – Caldo umido, ciclico	Test ciclici di temperatura e umidità
IEC 60068-2-78:2012	Prova Cab – Caldo umido, stazionario	Test ambientale a umidità costante

Parametri tecnici

Controllo e funzionamento	Sistema di controllo intelligente PLC e touchscreen
Dimensioni della camera	Dimensioni interne	Dimensioni esterne
	100010001000 mm	128021502050 mm
Intervallo di temperatura	-70 °C ~+150 °C
Intervallo di umidità	20%～98% UR (Temperatura: 20℃～85℃, fare riferimento al diagramma dell'intervallo controllabile di temperatura e umidità, nessun carico termico attivo)
Fluttuazione di temperatura	±0,5℃
Fluttuazione di umidità	≤2,5%
Deviazione di temperatura	≤±2,0℃
Deviazione di umidità	≤±3%
Velocità di riscaldamento	≥2-3°C/min
Velocità di raffreddamento	≥1°C/min, media senza carico
Condizione di carico	Nessuno
Rumore di funzionamento	Livello sonoro A≤70dB(A) (Misurato in una stanza insonorizzata con una temperatura ambiente di 25°C e basso riverbero. Utilizzando la ponderazione A, testare la media di 9 punti. Ogni punto di prova si trova a 1 metro dalla sorgente di rumore orizzontalmente e a 1 metro dal suolo.)
Caratteristiche strutturali
Struttura dell'involucro isolante	1. Materiale della parete esterna: verniciatura a spruzzo su lamiera A3. 2. Materiale della parete interna: lamiera di acciaio inossidabile spazzolato SUS_304. 3. Materiale isolante termico della camera: schiuma di poliuretano rigido resistente alle alte temperature da 100 mm. 4. Materiale isolante della porta della camera: schiuma di poliuretano rigido resistente alle alte temperature da 100 mm.
Resistenza strutturale del fondo	Capacità di peso del binario sul fondo della camera di prova: ≤100Kg/m² (carico)
Canale di condizionamento dell'aria	1. Ventole centrifughe ad asse lungo in acciaio inossidabile: 2 set/90W. 2. Ventola, riscaldatore, evaporatore (anche deumidificatore), dispositivo di scarico, porta di bilanciamento della pressione, deflettore d'aria regolabile, sensore di temperatura
Configurazione standard della camera di prova	1. Finestra di osservazione: vetro temperato sottovuoto a 3 strati da 400x600x40 mm 2. Maniglie piatte a incasso 3. Cerniere della porta: cerniere importate SUS #304 4. Lampada a risparmio energetico all'interno della camera 5. Foro di passaggio: φ50mm 1 pezzo
Porta della camera	1. La porta singola si apre verso l'esterno, con la cerniera a sinistra e la maniglia a destra (guardando la parte anteriore della scatola). 2. Dotata di un meccanismo di blocco di sicurezza della porta (la porta può essere aperta all'interno della stanza di prova), la porta è dotata di riscaldamento elettrico per prevenire la condensa e un intervallo visibile della finestra di osservazione in vetro isolante (L400×A600 mm). Il telaio della porta è dotato di un dispositivo elettrico di riscaldamento anticondensa.
Pannello di controllo	Schermo display controller da 7 pollici, schermo display controllo temperatura (umidità), spia operativa e pulsante di illuminazione.
Locale tecnico	Unità di refrigerazione, vaschetta raccogli condensa compressore, dispositivo di scarico pressione, dispositivo di riscaldamento
Armadio di distribuzione dell'alimentazione	Pannello di distribuzione, ventola di raffreddamento, interruttore di alimentazione principale, trasformatore, relè intermedio, relè temporizzato, relè a stato solido, contattore AC, interruttore automatico
Riscaldatore	1. Riscaldatore elettrico in acciaio inossidabile a forma di radiatore alettato 2. Metodo di controllo del riscaldamento: modulazione di larghezza di impulso periodica uguale senza contatto SSR (Solid State Relay) 3. Potenza di riscaldamento: circa 4KW
Foro per cavo di alimentazione	Situato sul retro della camera

Test ambientali programmabili

Il controller consente agli utenti di creare profili di temperatura e umidità complessi per test di affidabilità.

Il sistema può visualizzare:

Temperatura impostata e temperatura effettiva
Umidità impostata e umidità effettiva
Programma e segmento correnti
Tempo di test rimanente
Numero di cicli
Tempo accumulato di funzionamento
Curve di temperatura/umidità in tempo reale
Stato di funzionamento dei relè
Informazioni sui guasti dell'apparecchiatura

Il sistema programmabile supporta cicli di test ripetuti e la ripresa automatica dopo il ripristino dell'alimentazione, contribuendo a semplificaretest ambientali automatizzatiper laboratori e reparti di controllo qualità di produzione.

Sistema di refrigerazione

La camera utilizza unsistema di refrigerazione a compressione meccanica raffreddato ad ariaprogettato per test ambientali a bassa temperatura.

Componente di refrigerazione	Configurazione
Modalità di refrigerazione	Compressione meccanica raffreddata ad aria
Compressore	Compressore scroll a bassa temperatura Hitachi
Configurazione compressore	3 HP × 2
Refrigerante	R404A
Condensatore	Condensatore alettato in alluminio AC&R
Evaporatore	Scambiatore di calore personalizzato
Scambiatore di calore	Design ad alta efficienza tipo SWEP
Controllo della refrigerazione	Regolazione automatica della capacità di raffreddamento
Sistema di espansione	Sistema di refrigerazione a capacità controllata
Condensatore evaporativo	Scambiatore di calore a tubo di rame
Controllo della pressione	Valvola di regolazione della pressione di evaporazione
Ritorno aria	Circuito di raffreddamento dell'aria di ritorno del compressore

Il sistema di refrigerazione regola automaticamente la capacità di raffreddamento in base alle condizioni di prova programmate. Ciò aiuta a mantenere condizioni ambientali stabili riducendo il consumo energetico non necessario durante il funzionamento.

Sistema di riscaldamento

Il sistema di riscaldamento utilizza un riscaldatore elettrico in acciaio inossidabile alettato con controllo a stato solido.

Parametro	Specifiche
Tipo di riscaldatore	Riscaldatore elettrico in acciaio inossidabile alettato
Capacità di riscaldamento	Circa 4 kW
Metodo di controllo	Modulazione di larghezza di impulso senza contatto SSR
Controllo della temperatura	Controllo intelligente basato su PID

I sistemi di riscaldamento e raffreddamento lavorano insieme al sistema di controllo dell'umidità per fornirecicli di temperatura e condizioni di test climaticicontrollati.

Sistema di circolazione dell'aria

La camera utilizza ventole centrifughe ad asse lungo in acciaio inossidabile per far circolare l'aria condizionata nello spazio di lavoro. Il sistema di flusso d'aria è progettato per promuovere una distribuzione uniforme della temperatura e dell'umidità all'interno della camera di prova.

Componente	Specifiche
Ventola di circolazione	Ventola centrifuga ad asse lungo in acciaio inossidabile
Quantità	2 set
Potenza ventola	90 W ciascuna
Componenti del flusso d'aria	Ventola, riscaldatore, evaporatore, sistema di deumidificazione, sistema di scarico
Regolazione del flusso d'aria	Deflettore d'aria regolabile
Monitoraggio della temperatura	Sensore di temperatura
